mANtENImIENto

Antes de continuar, siga todas las precauciones de seguridad tal como se
describe en el apartado Precauciones de seguridad del presente manual.
Consulte el apartado Lista de piezas del presente manual para
i
identificar los componentes.
SuStItucIóN/mANtENImIENto y REPARAcIóN DEl coNjuNto
DE EStANQuEIDAD
Si su pistola pulverizadora tiene fugas en la boquilla al soltar el gatillo, la aguja
están desgastados, dañados o sucios y deben sustituirse o limpiarse.
No intente nunca realizar labores de mantenimiento en la pistola
pulverizadora sin realizar antes el "Procedimiento para liberar
presión".

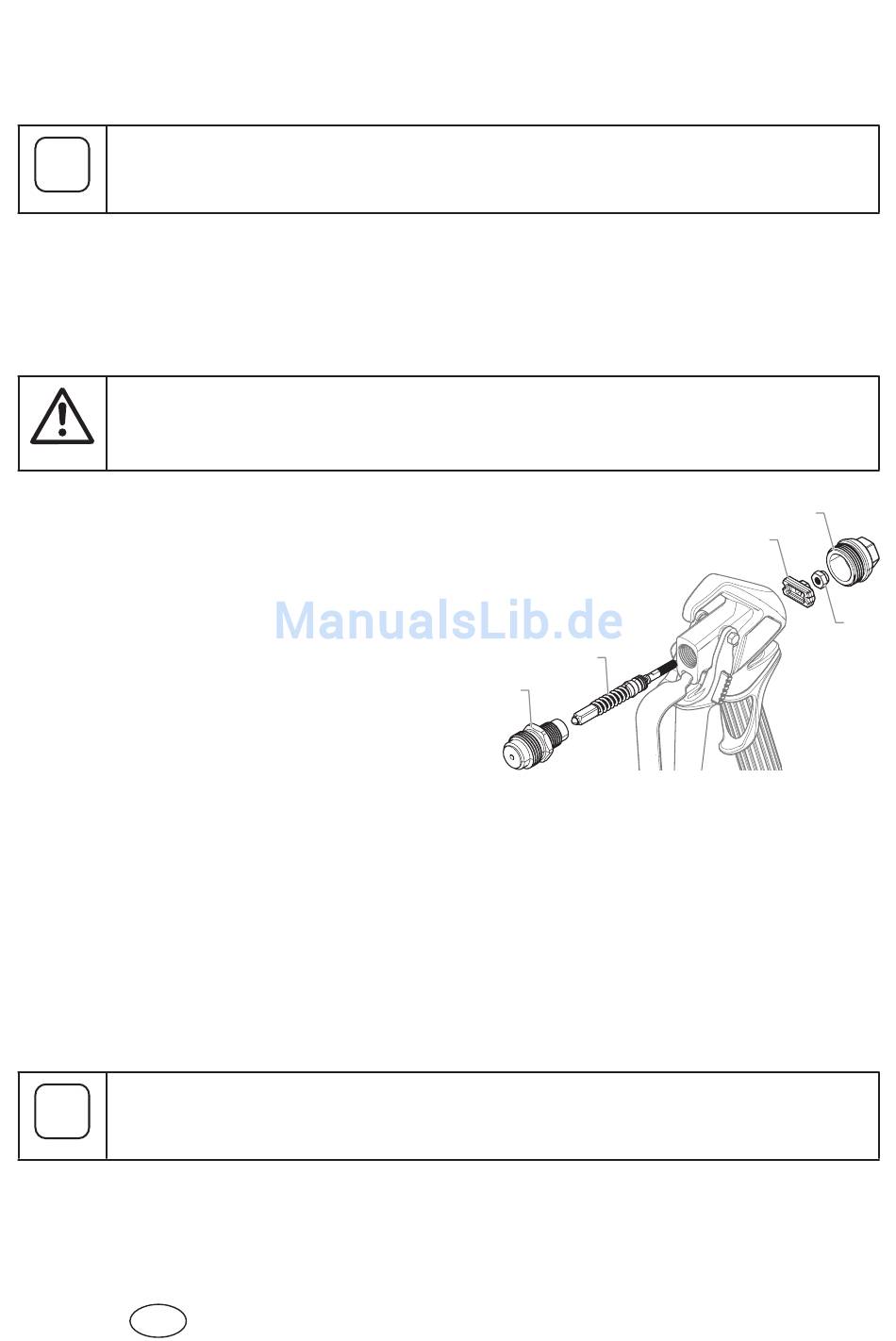

1. Desconecte la manguera de líquido de
la pistola.
2. Desmonte la boquilla y el protector de
la misma.
3. Con el gatillo presionado, desmonte el
difusor (1) de la parte delantera de la
pistola.
4. Con una llave ajustable, suelte y retire
la carcasa posterior (2).
5. Con un trinquete de 3/8", retire la
tuerca de sujeción (3) desde el interior de la parte posterior del cabezal de la
pistola. Retire la placa de retracción (4).
6. Desmonte de la parte delantera del cabezal de la pistola el conjunto de
estanqueidad empujando o golpeando ligeramente en la parte posterior de
dicho conjunto.
7. Sumerja las piezas desmontadas en el disolvente apropiado y séquelas hasta
dejarlas limpias.
8. Compruebe si las piezas están desgastadas o dañadas y utilice piezas nuevas
cuando vuelva a montar la pistola, si fuera necesario.
Lubrique con una grasa al litio todas las empaquetaduras y piezas
i
móviles antes de volver a montar.
9. Monte el conjunto de estanqueidad en la parte delantera del cabezal de la
pistola.
10.Vuelva a colocar la placa de retracción (4) en el interior de la parte posterior
del cabezal de la pistola. Asegúrese de que las partes planas que están por
