4. Para limpiar una boquilla taponada:
a. Gire la boquilla 180º de modo que la flecha de la empuñadura de la boquilla
apunte hacia la dirección contraria de pulverización.
b. Apriete una vez el gatillo de la pistola para que la presión desatasque la
obstrucción.
Nunca apriete el gatillo más de una vez estando la boquilla al revés.
Atención
c. Repita este procedimiento hasta eliminar la obstrucción de la boquilla.
cAMBIO DE BOQuIllA
Las boquillas pueden quitarse y sustituirse fácilmente sin tener que desmontar
la pistola.
Nunca intente cambiar o limpiar la boquilla o el protector de la
misma sin realizar antes el "Procedimiento para liberar presión".
1. Ejecute el "Procedimiento para liberar presión" descrito en el manual de
usuario del pulverizador.
2. Quite la boquilla de la ranura de su protector.
3. Introduzca la nueva boquilla en la ranura del protector. La flecha de la
empuñadura de la boquilla debe apuntar directamente al punto que se va a
pulverizar.
DESmoNtAjE DE lA juNtA DE EStANQuEIDAD y DE lA juNtA
DE lA BOQuIllA

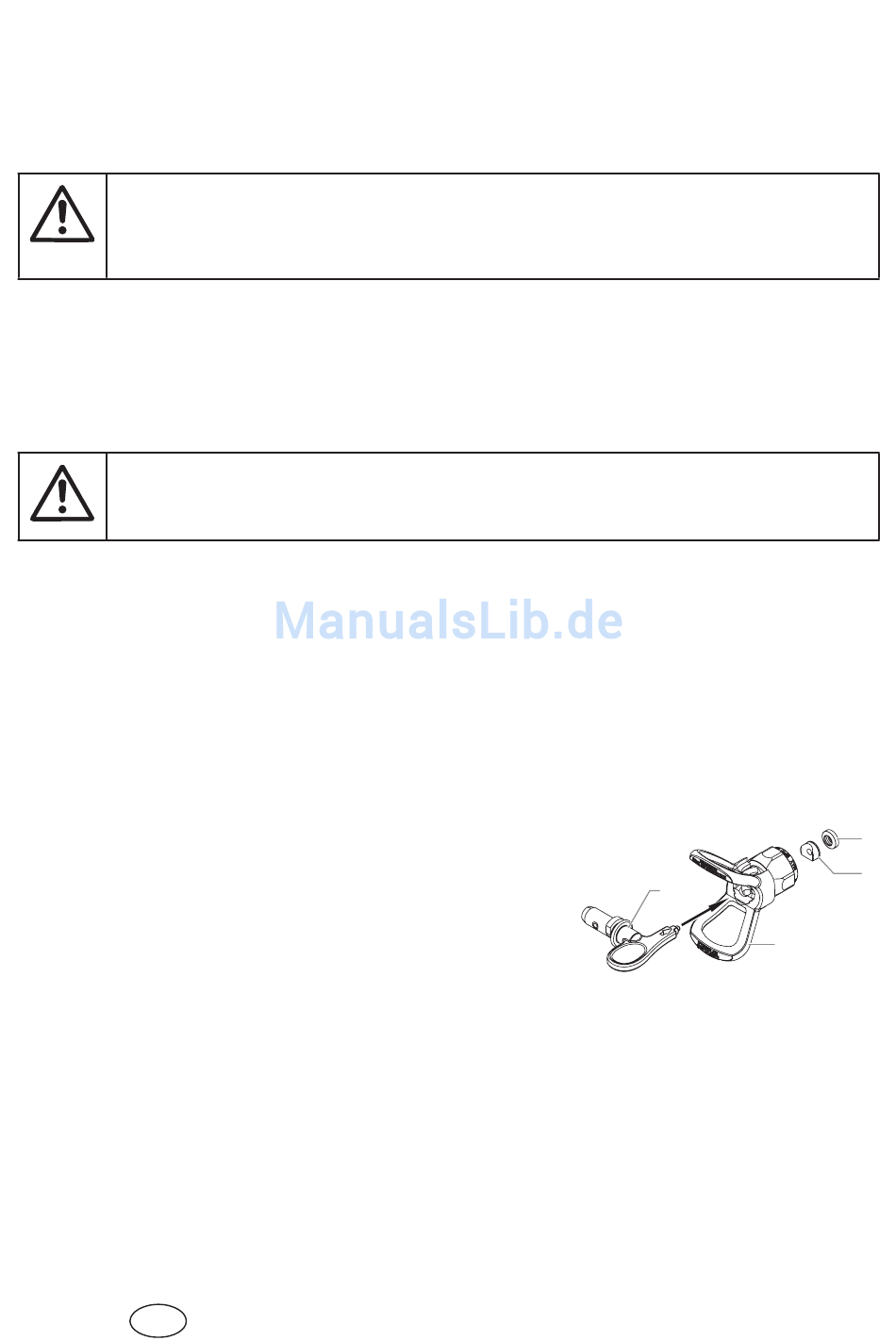

1. Retire la boquilla (1) de la protección de la
boquilla (2).
2. Inserte la pieza de sujeción de la boquilla
por la parte delantera de la protección de
boquilla.
3. Empuje el sello de la boquilla (3) y su retén (4) por la parte posterior de la
protección de boquilla.
IDEntIfIcAcIón DE tAMAñOs DE BOQuIllAs
Para identificar los tamaños de las boquillas, use la siguiente fórmula. En este
ejemplo se empleará un tamaño de boquilla "517".
El primer dígito multiplicado por dos representa el tamaño del patrón de
pulverización al pulverizar a 12" (unos 30 cm) de la superficie de trabajo:
5 x 2 = patrón de pulverización de 10" (25,4 cm)
Los otros dos dígitos representan el diámetro del orificio de la boquilla
17 = orificio de 0,017" (0,043 cm)
