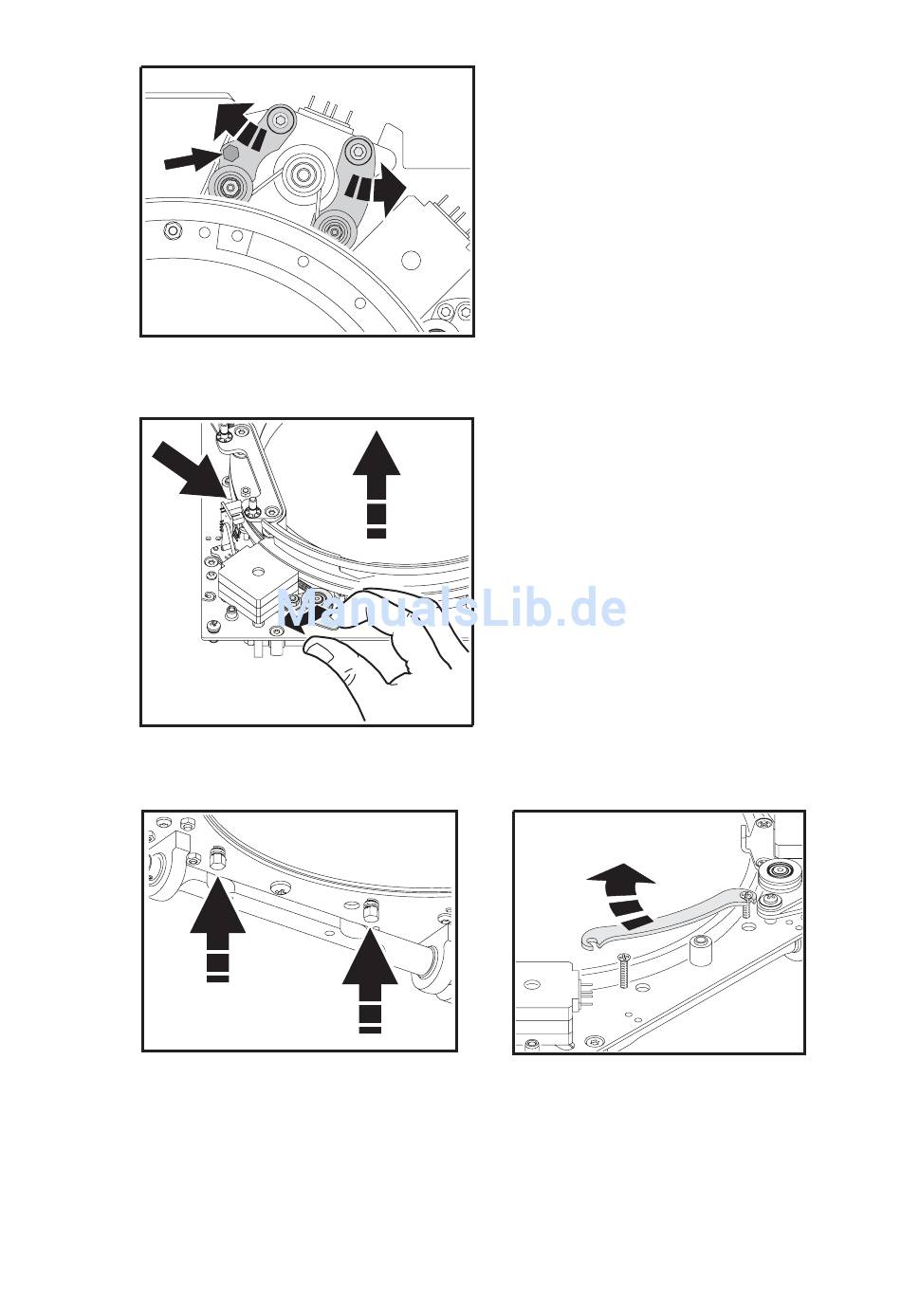

6 Klappen Sie die Führungsrollen (F) durch Druck auf die federbelasteten Bolzen weg.
F
7 Ziehen Sie die federbelastete Klemme (C) weg und heben Sie den Drehmechanismus (I) vom
Linsenrahmen (J) ab. Beschädigen Sie dabei den Sensor (E) nicht und entfernen Sie den Antriebsriemen
an den Positionen (F), (G) und (H) vorsichtig.
E
C
8 Die Linse ist mit vier Halteplatten im Rahmen (J) befestigt. Die Platten werden gelöst, indem die
federbelasteten Bolzen an der Rückseite des Rahmens eingedrückt werden, bis die Platten entfernt werden
können.
Austauschen der Frontlinse des Flügeltors
13
