AKTIVIERUNG
Um den Pro Plus 3 zu aktivieren, drücken Sie auf einen beliebigen Knopf und lassen Sie ihn los.
• Die Einheit geht in den Diagnosemodus und zeigt alle Segmente der LCD-Anzeige als 8 gefolgt von Strichen (- -) an. Dann
folgt ein Countdown von 9 bis 0. Die Einheit überprüft das Display und die Stromspannung, um sicherzustellen, dass diese
innerhalb der Toleranz liegt.
• Nach einer manuellen Aktivierung wir auch der Umgebungsdruck geprüft und die aktuelle Tiefe auf 0 kalibriert.
• Auf Höhen von 916 Metern (3.001 Fuß) oder höher, wird die Tiefenkalibrierung für diese höhere Höhenlage vorgenommen.
Der Pro Plus 3 ist mit Kontakten ausgestattet, die sich unter den Schäften der Knöpfe und den Stiften des PC-Datenports befi nden.
Wenn diese Kontakte nass werden und eine Tiefe von 1,5 m gemessen wird, wird die Einheit automatisch aktiviert und geht in
den Tauchmodus über.
Nach der Aktivierung und der Diagnose geht der Pro Plus 3 in den NORM Oberfl ächenmodus über und zeigt den
Hauptbildschirm an. Sie können nun auf das NORM-Oberfl ächenmenü zugreifen.
NORM Oberfl ächenhauptbildschirm-Menü, Knopfbetätigung -
• A (< 2 Sek.) >> schrittweise vorwärts durch die Menüpunkte.
• A (halten) >> vorwärtsblättern durch die Menüpunkte.
• S (drücken) >> aktiviert die SMARTGLO Displaybeleuchtung.
• 2 Min. (keine Knopfbetätigung) >> zurück zum Hauptbildschirm.
NORM SURF-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 3):
> Oberfl ächenintervall-Zeit (Std:Min) mit Symbol SURF; wenn noch nicht getaucht wurde, wird die Zeit seit der Aktivierung
gezeigt.
> Z+ (oder DSAT) Symbol, ausgewählter Algorithmus.
> CF Symbol, wenn der Konservativfaktor aktiviert ist.
> Nx-Symbol, wenn FO2 für ein beliebiges Gas auf Nitrox eingestellt wurde.
> Symbol Gas (Tank) 1, Standard an Oberfl äche.
> Tauchgangnummer mit Symbol #, bis zu 24 für diese Betriebsperiode (0, wenn noch kein Tauchgang durchgeführt wurde).
> Grafi k NOR (Betriebsmodus).
> Tank 1 Druckwert blinkt mit Symbol PSI (oder BAR)
> TLBG mit Symbol, sofern nach einem Tauchgang vorhanden
> Batteriesymbol bei schwacher Spannung
• A (< 2 Sek.), für Zugriff auf ALT 1.
• A (halten) vorwärtsblättern durch die Menüpunkte.
• S (drücken) aktiviert die SMARTGLO Displaybeleuchtung.
NORM SURF ALT 1, weitere angezeigte Daten sind (Abb. 4):
> Maximale Tiefe* und Symbole M (oder FT) und MAX.
> Grafi k LAST, zeigt an, dass die Daten vom letzten durchgeführten Tauchgang sind, solange man im NORM-Modus ist.
> EDT* (verstrichene Tauchzeit bis zu 999 Min) mit Grafi k EDT und Symbolen Min
• A (< 2 Sek.), für Zugriff auf ALT 2.
• A (halten) vorwärtsblättern durch die Menüpunkte.
• S (drücken) aktiviert die SMARTGLO Displaybeleuchtung.
NORM SURF ALT 2, weitere angezeigte Daten sind (Abb. 5):
> Tageszeit (Std:Min), mit Grafi k Am (oder Pm), sofern im 12-Stundenformat eingestellt, kein Symbol im 24-Stundenformat
> Temperature mit °F (oder °C).
> Grafi k Höhe bei EL2 (bis EL 7), leer auf Meereshöhe.
• A (< 2 Sek.), für Zugriff auf ALT 3 (wenn ein Nitrox-Tauchgang durchgeführt wurde, sonst direkt zu Fly/Sat wenn Luft).
• A (halten) vorwärtsblättern durch die Menüpunkte.
• S (drücken) aktiviert die SMARTGLO Displaybeleuchtung.
NORM SURF ALT 3, weitere angezeigte Daten sind (Abb. 6):
> Aktuelle O2 (%) mit Symbol.
> Symbole NX und Gas 1 (Tank).
> PO2 Alarmwert für Gas 1 mit Symbol.
> FO2-Einstellung für Gas 1 mit Symbol.
• A (< 2 Sek.), für Zugriff auf Fly/Sat.
• A (halten) vorwärtsblättern durch die Menüpunkte.
• S (drücken) aktiviert die SMARTGLO Displaybeleuchtung.
© 2002 Design, 2012
* Striche, wenn vorher kein Tauchgang durchgeführt wurde
10
PRO PLUS 3 BEDIENUNGSHANDBUCH
TLBG

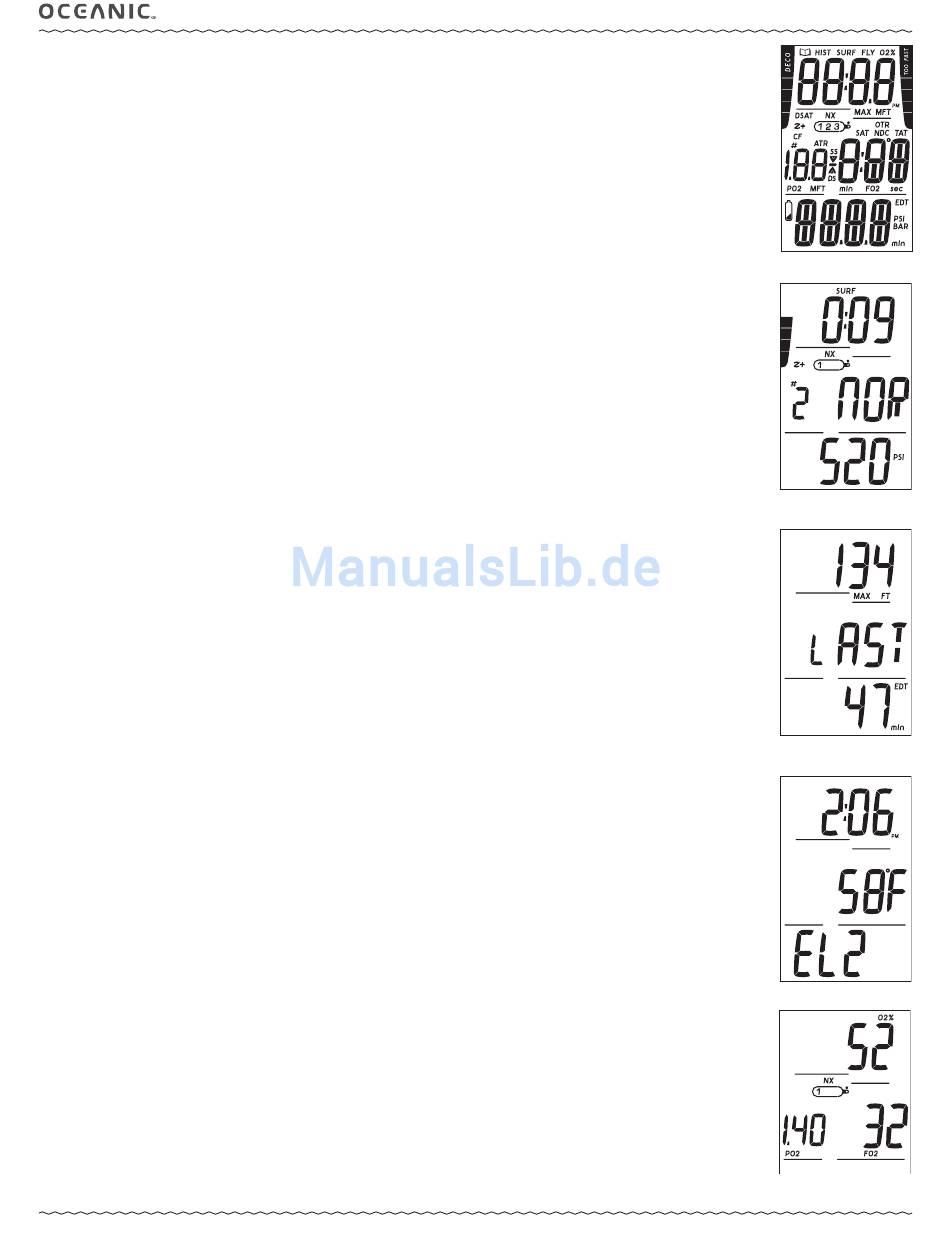

DIAGNOSEMODUS
TLBG
Abb. 3 - NORM SURF HAUPT
(> 10 Min. nach Tauchgang 1)
Abb. 4 - NORM SURF ALT 1
(Datum letzter Tauchgang)
Abb. 5 - NORM SURF ALT 2
Abb. 6 - NORM SURF ALT 3
(nur wenn Nitrox)
Dok.-Nr. 12-5332-r01 (11/19/12)
