DEKOMPRESSIONSMODELL Die Programme im OCS simulieren die Absorption von Stickstoff im Körper anhand eines mathematischen Modells. Dieses Modell ist eine Methode, mit der eine beschränkte Reihe von Daten mit breit abgestützter Erfahrung kombiniert wird. Das Berechnungsmodell des Tauchcomputers OCS basiert auf den neusten Forschungsergebnissen und Experimenten in Dekompressionstheorie. Trotzdem ist die Verwendung des OCS gleich wie die Verwendung von Nullzeiten-/Dekompressionstabellen von der US-Navy (oder anderen), keine Garantie zur Vermeidung der Dekompressionskrankheit (Druckfallerkrankung, sog.
Batterie auf bis zu 7 Jahre zu verlängern, bevor die Einheit in Betrieb genommen wird. In diesem Modus werden das Datum und die Zeit ganz normal aktualisiert. Sie werden jedoch nicht angezeigt. Nach dem „Aufwecken“ zeigt der OCS das korrekte Datum und die USA Pacific Standard Zeit an und ist voll funktionsfähig und einsatzbereit.

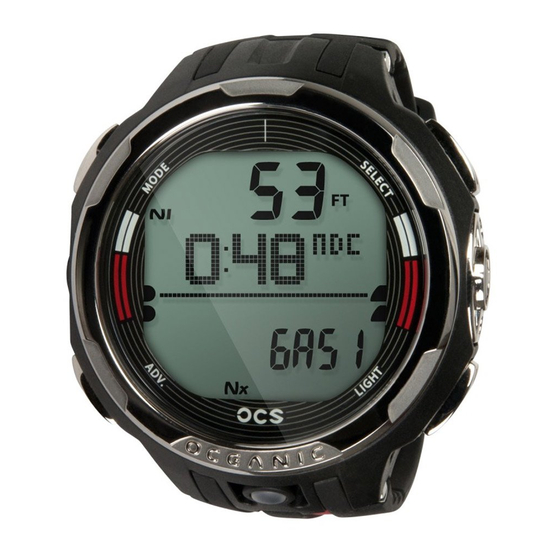

• Vom Benutzer aktualisierbare Firmware. INTERACTIVE CONTROL CONSOLE (INTERAKTIVE STEUERUNGSKONSOLE) Mit den 4 Steuerknöpfen der interaktiven Steuerungskonsole können sie sich durch das einzigartige Menüsystem des OCS bewegen. Die Knöpfe werden mit M, S, L und A bezeichnet. • Oben/Links - Modusknopf (M).
• Oberflächenaufenthalt von 5 Minuten nach einem bedingten Verstoß. PC-SCHNITTSTELLE Schnittstelle mit einem PC zum Hochladen der Einstellungen und Herunterladen von Daten. Der OCS wird dazu mit dem speziellen OCS USB- Schnittstellenkabel an einem USB-Anschluss eines PCs angeschlossen. Die Software sowie der erforderliche USB-Treiber sind auf der Oceanlog CD enthalten und können auch von der OceanicWorldwide Website heruntergeladen werden.
OCS BEDIENUNGSHANDBUCH STROMVERSORGUNG • Batterie >> (1) 3 Volt/DC, CR2450, Lithiumbatterie. • Lagerfähigkeit >> bis zu 7 Jahren (sofern ab Werk im „Tiefschlafmodus" ausgeliefert wurde). • Betriebsdauer >> 1 Jahr oder 300 Tauchstunden bei (2) 1-stündigen Tauchgängen pro Tauchtag. • Batterieersatz >> vom Benutzer austauschbar (empfohlen wird jährlich).
OCS BEDIENUNGSHANDBUCH UHR HAUPTBILDSCHIRM (STANDARD) ZEIT Die Hauptzeit (Standard) ist die bis zu einer Änderung auf der Uhr angezeigte Zeit. Diese Zeit wir auch während des Betriebs im TC-Modus (Tauchcomputer-Modus) angezeigt. Hauptzeit (Main) ist die tatsächliche Zeit an Ihrem Wohnort. Sie ist normalerweise die ausgewählte Standardzeit.
OCS BEDIENUNGSHANDBUCH >> Wenn OFF ausgewählt ist, wird das Menü ohne blinkende CDT wieder angezeigt. >> Wenn ON ausgewählt ist, werden das Menü und die eingestellte Zeit wieder angezeigt und der Countdown läuft. >> Wenn SET ausgewählt ist (Abb. 10), erscheint CD Timer einstellen.
OCS BEDIENUNGSHANDBUCH • A (gedrückt halten) - um durch die Stunden Set-Points von 0: bis 23: in 8 Schritten zu 1: (Std) pro Sekunde zu blättern. • A (< 2 Sek.) - um schrittweise nach oben durch die Set-Points zu blättern.
OCS BEDIENUNGSHANDBUCH Datum einstellen, weitere angezeigte Daten sind (Abb. 23): Die Reihenfolge zum Einstellen des Datums ist zuerst das Jahr (YEAR), dann der Monat (MNTH) und der Tag (DAY), unabhängig vom eingestellten Datumsformat. > Grafik DATE. > Grafiken YEAR MNTH.DAY (oder (DAY.MNTH).
OCS BEDIENUNGSHANDBUCH NORM SURF-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 24/25): > Grafik NORM. > Grafik SURF und SI (Std:Min) mit Zeitsymbol (Uhr); wenn noch kein Tauchgang erfolgte, wird die Zeit seit dem Zugriff auf NORM angegeben. > Grafik DIVE und Anzahl unternommener Tauchgänge während dieser Betriebsperiode, bis zu 24 (0, wenn noch kein Tauchgang unternommen wurde).
OCS BEDIENUNGSHANDBUCH Fly/Desat, weitere angezeigte Daten sind (Abb. 29/30): > Flugverbotszeit (Std:Min), 0:00 sofern kein Tauchgang vorhanden, mit Strichen ( - - : - - ) während der ersten 10 Minuten an der Oberfläche und Grafik FLY. > Entsättigungszeit (Std:Min), 0:00 sofern kein Tauchgang vorhanden, mit Strichen ( - - : - - ) während der ersten 10 Minuten an der Oberfläche und Grafik DESAT.
OCS BEDIENUNGSHANDBUCH Log Data 1, weitere angezeigte Daten (Abb. 34): > Symbol Log-Modus (Buch). > Maximale Tiefe und Symbole M (oder FT) und MAX. > DSAT (oder Z+) Symbol, ausgewählter Algorithmus. > Grafik EDT mit Tauchzeit (Std:Min). > Grafik SURF und Vortauchgang-SI (Std:Min), 0:00 bei Tauchgang Nr. 1, 9: - - wenn > 9:59, mit Zeitsymbol (Uhr).
OCS BEDIENUNGSHANDBUCH • A (< 2 Sek.) - um in einzelnen Schritten von 0,05 von 1,20 bis 1,60 (ATA) nach oben durch die PO Set-Points zu blättern. • M (< 2 Sek.) - rückwärts durch die PO Set-Points. • S (< 2 Sek) - zum Speichern der Einstellung und für Zugriff auf Set Gas 2.
OCS BEDIENUNGSHANDBUCH • A (< 2 Sek.) - um in einzelnen Schritten von 1 bis 4 Segmenten nach oben durch die Set-Points zu blättern. Set U • M (< 2 Sek.) - um in einzelnen Schritten nach unten durch die Set-Points zu blättern.
> Grafik SN (für Seriennummer). > werkseitig eingestellte SN des OCS. > Grafik r1A (oder höher) für die Versionsnummer der Firmware (Betriebssystem des OCS); gefolgt von 01 (oder höher) für die Versionsnummer des Displays. • S (< 2 Sek) - zurück zum GAUG-Menü, wenn im Gauge-Modus; oder Zugriff auf Clear (zurücksetzen, wenn in NORM, Sie Abb.
WASSERAKTIVIERUNG Der OCS ist so konfiguriert, dass er automatisch den Tauchmodus aktiviert, wenn der Abstand zwischen den Kontakten durch ein leitfähiges Element (in Wasser getaucht) überbrückt wird und wenn während 1 Sekunde eine Tiefe von 1,5 m (5 ft.) gemessen wird.
Sie können DSAT oder Z+ wählen. Die Auswahl bleibt während 24 Stunden nach dem letzten Tauchgang gesperrt. DSAT ist der Algorithmus, den Oceanic bisher standardmäßig in allen ihren Tauchcomputern verwendet hat. Die enthaltenen Nullzeiten basieren auf den Belastungen und Prüfdaten, die auch bei der Validierung der PADI RDP-Tabellen berücksichtigt wurden. Wiederholte Dekompressionstauchgänge, die als riskanter erachtet werden, werden eingeschränkt.
OCS BEDIENUNGSHANDBUCH NULLZEIT HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 67) - > Aktuelle Tiefe mit Symbol M (oder FT), * oder Striche während der ersten 10 Minuten an der Oberfläche. > DTR (Std:min) mit Grafik NDC (oder OTR), der im Moment jeweils tiefere Wert, * oder Striche während der ersten 10 Minuten an der Oberfläche .
OCS BEDIENUNGSHANDBUCH SICHERHEITSSTOPP-HAUPTBILDSCHIRM (An), weitere angezeigte Daten sind (Abb. 74) - > Aktuelle Tiefe mit Symbol M (oder FT). > Stopptiefe mit M (oder FT) und verbleibende Countdown-Zeit (Min:Sek). > Grafiken SAFETY STOP und GAS1 (oder 2 oder 3), eines in Verwendung.
OCS BEDIENUNGSHANDBUCH DEKOSTOPP HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 79) - > Stoppsymbol (Stoppbalken mit beiden Pfeilen) solid. > Aktuelle Tiefe mit Symbol M (oder FT). > Stopptiefe mit Grafik M (oder FT) und verbleibende Stoppzeit (Min:Sek). > Grafiken DECO STOP und GAS1 (oder 2 oder 3), eines in Verwendung.
Pfeil nach oben blinkt und die aktuelle Tiefe sowie die maximale Tiefe zeigen nur drei Striche ( - - - ), was „außerhalb des Messbereichs“ bedeutet. **MOD ist die maximale Betriebstiefe, bis zu der der OCS (NORM/FREE) präzise Stickstoffberechnungen durchführen kann. Nach dem Aufsteigen auf über 100 m (330 ft.), wird die aktuelle Tiefe wieder angezeigt. Die maximale Tiefe (auf ALT 1) zeigt jedoch für den Rest des Tauchgangs 3 Striche.
OCS BEDIENUNGSHANDBUCH VGM Alt 1, weitere angezeigte Daten sind (Abb. 90) - > Maximale Tiefe und Symbole FT (oder M) und MAX. > Grafik EDT mit verstrichener Tauchzeit (Std:Min). • A (< 2 Sek.) für Zugriff auf ALT 2. • Nach 5 Sek. zurück zum Hauptbildschirm, wenn A nicht gedrückt wird.
OCS BEDIENUNGSHANDBUCH Alarm Alt 2, weitere angezeigte Daten sind (Abb. 95) - > Tageszeit (Std:Min:Sek) mit A (oder P) bei 12 Std. > Temperatur mit º Gradsymbol und Grafik C (oder F). • Nach 5 Sek. oder durch Drücken von A (< 2 Sek.) zurück zum Hauptbildschirm.
OCS hinausgehen. Sollten Sie derartige Tauchprofile anstreben, rät Oceanic von der Verwendung eines OCS ab. Wenn Sie bestimmte Grenzen überschreiten, kann Ihnen der OCS nicht dabei helfen, die Oberfläche sicher zu erreichen. Diese Situationen übersteigen die Testgrenzen und können für 24 Stunden nach dem Tauchgang mit einem Verstoß zum Verlust von einigen Funktionen führen.
OCS BEDIENUNGSHANDBUCH ÜBERSICHT > Der Wechsel kann nur dann erfolgen, wenn der Tauch-Hauptbildschirm angezeigt wird. > An der Oberfläche können Gase nicht gewechselt werden. > Während aktiver Alarme können Gase nicht gewechselt werden. > Alle NORM-Tauchgänge beginnen mit Gas 1.
Seite 38
OCS BEDIENUNGSHANDBUCH STRUKTUR DES DIGITALEN TIEFENMESSER-MODUS (GAUGE) OBERFLÄCHE GAUF Kompass Modus 2 Sek. 2 Sek. SURF HAUPT- bILD- ALTs Licht SCHIRM < 2 Sek. abschließen M oder S < 2 Sek. 2 Sek. Menü > Zugriff Auswahl < 2 Sek.
OCS BEDIENUNGSHANDBUCH GAUG SURF HAUPT, weitere angezeigte Daten sind (Abb. 104): > Grafik GAUG. > Grafik SURF und SI (Std:Min) mit Zeitsymbol (Uhr); wenn noch kein Tauchgang erfolgte, wird die Zeit seit dem Zugriff auf GAUG angegeben. > Grafik DIVE und Anzahl unternommener Tauchgänge während dieser Betriebsperiode, bis zu 24 (0, wenn noch kein Tauchgang unternommen wurde).
OCS BEDIENUNGSHANDBUCH Nach dem Abtauchen auf 1,5 m (5 ft.) geht der OCS in den GAUG Tauchmodus über. GAUG TAUCH HAUPT, weitere angezeigte Daten sind (Abb. 110) - > Aktuelle Tiefe mit Symbol M (oder FT). > Grafik TMR (= TIMER) mit laufender Zeit (Std:Min:Sek) 0:00:00 bis gestartet, dann bis 9:59:59; leer, wenn ausgeschaltet (OFF).
OCS BEDIENUNGSHANDBUCH STRUKTUR DES FREE-TAUCHMODUS OBERFLÄCHE TAUCHEN Oberflächenmodus 2 Sek. 2 Sek. Uhrmodus Kompass FREE 0,6 m (2 ft.) für 1 Sek. SURF HAUPT 1,5 m (5 ft.) < 2 Sek. Drücken für 5 Sek. Licht ALTs Tauchmodus M oder S <...
OCS BEDIENUNGSHANDBUCH FREE MENÜ M (< 2 Sek.) - um im Oberflächen Hauptbildschirm auf das Menü zuzugreifen A (< 2 Sek.) - um nach unten (vorwärts) durch die Menüpunkte zu blättern. M (< 2 Sek.) - um nach oben (rückwärts) durch die Menüpunkte zu blättern.
OCS BEDIENUNGSHANDBUCH TAUCH-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 135): > Aktuelle Tiefe mit Symbol M (oder FT). > Luft verbleibende Zeit (Std;Min) mit Symbol NDC. > Verstrichene Tauchzeit (Min:Sek) mit EDT-Symbol. > TLBG mit NI-Symbol, wenn innerhalb der vergangen 24 Stunden ein FREE oder NORM Tauchgang durchgeführt wurde.
Nullzeiten (NDC-Zeit) von einem zum anderen Betriebsmodus übertragen. Dadurch hat der Benutzer stets seinen Stickstoffsättigungs- und Entsättigungsstatus unter Kontrolle. Die im OCS angewendeten mathematischen Modelle basieren auf Tabellen für Nullzeit-, Multilevel-, Dekompressions- und Wiederholungstauchgänge. Abb. 143- FREE VERSTOSS Diese Algorithmen berücksichtigen jedoch die physiologischen Einwirkungen des hohen Drucks, dem sich...
OCS BEDIENUNGSHANDBUCH KOMPASS-SYMBOLE Fortbewegungsrichtung des Tauchers Nach links Nach rechts OP-Modus Norden Neigung oder Zielrichtung Referenz Grade OP-Modus dynamischer Norden oder Ref. Zielrichtung einstellen KOMPASS MODUS OBERFLÄCHE drehen (Niveau) REF-Menü Einst. Ref. Verriegeln Oberfläche 2 Sek. > speichern, COMP EINSTELLEN...
OCS BEDIENUNGSHANDBUCH ÜBERSICHT > S (2 Sek.) - Zugriff auf Kompass-OP-Hauptbildschirm aus dem Uhren-, Oberflächen- oder Tauch-Hauptbildschirm. > S (2 Sek.) oder keine Knopfbetätigung (2 Min.*), zurück zum Uhren-, Oberflächen- oder Tauch-Hauptbildschirm. *Während der letzten 15 Sekunden wird die verbleibende Betriebszeit angezeigt. Wenn währenddessen ein Knopf gedrückt wird, wird die 2 Minuten dauernde Betriebszeit zurückgesetzt und erlaubt den Betrieb im Kompass-Modus.
• S (< 2 Sek.) - zum Aktivieren (Starten) der Kalibrierung. • Drehen Sie den OCS in horizontaler Ausrichtung langsam und konstant um 360º in eine beliebige Richtung. Die horizontale Ausrichtung ist für die Genauigkeit der ausschlaggebend. Der CAL-Fortschritt wird angezeigt.
Tiefenalarm (Abb. 160) - > Die Tiefenziffern blinken bis über die eingestellte Alarmtiefe. Warnung: Bevor Sie den digitalen Kompass OCS als Hauptinstrument zum Navigieren verwenden, müssen Sie sich mit den Einstellungen und dem Betrieb sorgfältig vertraut machen. Eine Nichtbeachtung dieser Warnung kann zu ernsthaften Navigationsfehlern führen.
ACHTUNG: Wenn das in diesem Abschnitt beschriebene Ver- fahren zum Austauschen der OCS Batterie verwendet wird, stellen Sie sicher, dass der Gehäuse-O-Ring keine Quetschungen aufweist und der OCS wasserdicht ist, bevor Sie Tauchgänge damit durchführen. Ein Test unter Druck in einem autorisierten Oceanic-Betrieb wird daher dringend empfohlen.
Punkt Als Teil des Schnittstellensystems wird auf der Oceanlog CD ein USB-Treiber mitgeliefert. Der OCS ist mit einem Datenport ausgestattet. Dieser befindet sich auf der Seite (Abb. 161a) und ermöglicht über das spezielle, mitgelieferte Schnittstellenkabel den Anschluss an einen PC-USB-Anschluss.
• Um Salzkristalle aufzulösen, legen Sie die Ausrüstung in lauwarmes Wasser oder eine leicht säuerliche Lösung aus 50 % Essig und 50 % Süßwasser ein. Nehmen Sie den OCS aus der Lösung, spülen Sie ihn unter sanft fließendem Wasser und trocknen Sie ihn vor dem Versorgen mit einem Tuch.
> Solange die Wasserkontakte nass sind, werden keinerlei Anpassungen vorgenommen. Beim Tauchen in Gewässern auf Höhen von 916 bis 4.270 m.ü.M. (3,001 bis 14.000 ft.) passt der OCS die Berechnungen an und liefert die korrekten Werte für die Tiefe, die verminderten Nullzeiten und reduzierten Sauerstoffsättigungszeiten in Intervallen von 305 m (1.000 ft.).
OCS BEDIENUNGSHANDBUCH PZ+ ALGORITHMUS >> NDLS (STD:MIN) AUF HÖHE (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) bis bis bis bis bis bis bis bis bis bis bis 3000 4000 5000 6000 7000 8000...
OCS BEDIENUNGSHANDBUCH TECHNISCHE DETAILS KANN VERWENDET WERDEN ALS • Uhr • Tauchcomputer (Luft oder Nitrox) • Digitaler Tiefenmesser/Uhr • Freitauchen (Apnoe) • Kompass TAUCHCOMPUTER LEISTUNGEN • Auf Bühlmann ZHL-16c basierend PZ+ oder auf DSAT basierend, Algorithmus • Nullzeiten sehr ähnlich wie PADI RDP •...
Seite 60
Grenzen der Nullzeiten oder der Sauerstoffbelastung zu gehen und ein kritischer Grund, um Dekompressionstauchgänge zu vermeiden. Wenn Sie in Situationen tauchen, in denen durch einen Ausfall Ihres OCS Ihre Reise ruiniert oder Ihre Sicherheit gefährdet würde, empfehlen wir Ihnen dringend, ein System mit Back-up-Instrumenten zu verwenden.
