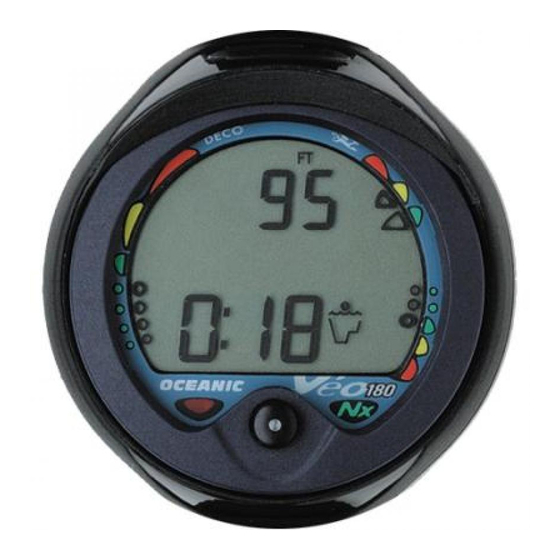

Oceanic Veo 180 Nx Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Oceanic Anleitungen
  4. Tauchausrüstung
  5. Veo 180 Nx
  6. Benutzerhandbuch

Oceanic Veo 180 Nx Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BENUTZERHANDBUCH
Veo 180 Nx
Tauchcomputer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oceanic Veo 180 Nx

Inhaltszusammenfassung für Oceanic Veo 180 Nx

  • Seite 1 BENUTZERHANDBUCH Veo 180 Nx Tauchcomputer...

  • Seite 2: Jahre Garantie

    Patent no. 5,845,235) hält Suunto Oy (Finnland). DEKOMPRESSIONSMODELL Der Veo 180 Nx arbeitet mit Programmen, die die Stickstoffaufnahme des Körpers unter Benutzung eines mathematischen Modells simulieren. Dieses Simulationsmodell ist nichts weiter als eine Methode, eine begrenzte Zahl von Datensätzen auf eine große Bandbereite von Erfahrungswerten anzuwenden.

  • Seite 3: Inhaltsverzeichnis

    INHALT 2 JAHRE GARANTIE ..............................2 HINWEISE ................................... 2 DEKOMPRESSIONS MODELL ........................... 2 FUNKTIONEN UND DISPLAYS ..................7 EINFÜHRUNG ................................8 KONTROLLTASTE ...............................8 GRAPHISCHE ANZEIGEN ............................9 Stickstoff Graph (TLBG) ............................9 Sauerstoff Graph (O2BG) ............................10 Variabler Aufstiegsgeschwindigkeit Indicator (VARI) ....................10 ALPHA / NUMERISCHE DISPLAYS ........................... 11 Tiefenanzeigen ...............................
  • Seite 4 INHALT (Fortsetzung) SET MODUS ................................22 Zugriff Einstellungs-Modus und Timing ........................22 EINSTELLUNG FO2 ..............................23 PC INTERFACE ..............................24 EINSTELLUNG MASSEINHEITEN ........................25 EINSTELLUNG STUNDENFORMAT ........................26 EINSTELLUNG ZEIT ............................27 EINSTELLUNG DATUM .............................28 EINSTELLUNG PO2 ALARM ..........................29 EINSTELLUNG FO2 50% DEFAULT ....................
  • Seite 5 AUSWECHSELN DER BATTERIE ..........................65 HÖHEN KOMPENSATION ............................70 SPEZIFIKATIONEN ..............................71 OCEANIC WORLD WIDE ............................78 SERVICE RECORD ..............................79 Achten Sie speziell auf Informationen, die mit einem Warnung Symbol gekennzeichnet sind.

  • Seite 6: Lcd-Display

    Components: a. Symbol - Betriebsart b. Batterie Indikator c. Sauerstoffgraph d. Symbol - Zeit e. Variable Aufstiegsgeschwindigkeitsanzeige f. Symbol - Aufstieg zu schnell g. Symbol - Tiefe h. Icon - Tauchgans Nr. (nur Log) i . Icon - Log Modus j.

  • Seite 7: Funktionen Und Displays

    WARNUNG: Bevor Sie mit dem Veo 180Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. FUNKTIONEN und DISPLAYS...

  • Seite 8: Einführung

    EINFÜHRUNG Herzlich Willkommen bei Oceanic. Wir beglückwünschen Sie zum Kauf des Veo 180Nx! Bevor Sie mit dem Veo tauchen, müssen Sie dieses Benutzerhandbuch und das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hier sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden.

  • Seite 9: Graphische Anzeigen

    BALKEN ANZEIGEN DER STICKSTOFFGRAPH (TLBG) Der Stickstoffgraph (Fig. 1a) repräsentiert die Stickstoffsättigung und zeigt Ihnen, ob Sie sich noch innerhalb der Nullzeit oder schon im Bereich einer Dekompression befinden. Je tiefer und länger Sie tauchen, desto mehr Segmente werden am linken Displayrand sichtbar. Tauchen Sie in flachere Bereiche auf, verkürzt sich der Graph wieder und zeigt Ihnen somit an, daß...

  • Seite 10: Balkenanzeige Der Sauerstoffsättigung (O2 Bg)

    BALKENANZEIGE DER SAUERSTOFFSÄTTIGUNG (O2 BG) Das O2 Balkendiagramm (Fig. 2a) zeigt die Sauerstoffladung des maximal bei jedem Tauchgang akkumulierten Sauerstoffs, oder des in einer 24 Stunden Periode akkumulierten Sauerstoffs Während sich Ihre Sauerstoffanreicherung (Akkumulierung) während des Tauchgangs erhöht werden Segmente dem Balkendiagramm zugefügt, nimmt die Sauerstoffsanreicherung Fig.

  • Seite 11: Alpha / Numerische Displays

    ALPHA / NUMERISCHE DISPLAYS HINWEIS: Jede Anzeige stellt wichtige Informationen zum Tauchgang dar, daher ist es wichtig, dass Sie alle Informationen richtig verstehen, um Fehler aufgrund von falscher Interpretation zu vermeiden. Alle Anzeigevarianten werden daher in diesem Fig. 3 - Aktuelle Tiefe Manual beschrieben.

  • Seite 12: Zeitanzeigen

    ZEITANZEIGEN Die Zeitanzeigen werden im Format Stunde:Minute angezeigt (d.h. 1:45 bedeutet eine Stunde und 45 Minuten, nicht 145 Minuten!). Der blinkende Doppelpunkt blinkt jede Sekunde, wenn wirkliche Zeiten angezeigt werden (z.B. verstrichene Tauchzeit) und ist permanent zu sehen, wenn vorausberechnete Zeiten angezeigt werden (z.B. Zeit bis zum Fliegen).

  • Seite 13: Temperatur Anzeige

    TEMPERATUR ANZEIGE Die Umgebungstemperatur wird im Oberflächenmodus (Fig. 7a) und Logbuch angezeigt, sie kann durch Drücken der Bedientaste auch unter Wasser als Alternative gewählt werden. Bei mehr als '99', erscheint ( - - ) als Wert. HINWEIS: Jede Anzeige gibt wichtige Informationen zum Tauchgang, daher werden alle Varianten in diesem Manual beschrieben.

  • Seite 14: Smartglo Backlight

    SMARTGLO ® BACKLIGHT Um die Beleuchtung zu aktivieren - Drücken Sie die Bedientaste länger als 2 Sekunden. • Die intelligente Funktion des Smart Glo® misst die Intensität des gegenwärtigen natürlichen Lichts, bei nicht ausreichendem Licht wird die Hintergrungbeleuchtung aktiviert und erleuchtet das Display für 10 Sekunden. •...
  • Seite 15 • Wenn 75 % der Batterie verbraucht sind, erscheint das Batterie Symbol im Display des Oberflächenmodus (Fig. 9). Bei permantem Blinken des Symbols muss die Batterie vor weiteren Tauchgängen gewechselt werden. • Wird bei der Aktivierung eine zu niedrige Batteriespannung festgestellt, blinkt das Batteriezeichen 5 Sekunden lang im Sekundenrhythmus und der Computer schaltet sich ab.

  • Seite 16: Fo2 Modus

    FO2 MODUS Nach der Aktivierung funktioniert der Veo 180Nx als Luftcomputer ohne eine Anzeige der Sauerstoffberechnung, es sei denn, der Prozentsatz für Sauerstoff (FO2) wird anders als Luft eingestellt (Wert zwischen 21 und 50%). Wird ein FO2 Wert für 'Luft' eingegeben, führt der Veo 180Nx dieselben Berechnungen durch als wenn für FO2 21% Sauerstoff eingestellt wurden, das heißt, die internen Fig.
  • Seite 17 FO2 50 % EINSTELLUNG Ist die Defaulteinstellung auf ON programmiert (Fig.12) und der FO2 Wert wurde größer als 21% eingegeben, stellt sich der FO2 Einstellung automatisch 10 Minuten nach dem letzten Tauchgang zurück auf 50%. Die maximale Tiefe, die mit einem PO2 von 1,60 ATA erzielt werden kann, wird ebenfalls angezeigt.

  • Seite 18: Übersicht Über Das Einstellungs Menue

    ÜBERSICHT ÜBER DAS EINSTELLUNGS MENUE Seite: EINSTELLUNG FO2 (Air, 21 bis 50%) PC (DOWNLOAD) EINSTELLUNG MASSEINHEITEN EINSTELLUNG STUNDEN FORMAT EINSTELLUNG TAGESZEIT EINSTELLUNG DATUM SEINSTELLUNG PO2 ALARM EINSTELLUNG FO2 50% DEFAULT 31 EINSTELLUNG DIGITAlER TIEFENMESSER MODUS EINSTELLUNG AKTIVIERUNG DURCH WASSERKONTAKT...

  • Seite 19: Aktivierung Und Einstellung

    WARNUNG: Bevor Sie mit dem Veo 180Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. AKTIVIERUNG und EINSTELLUNG...

  • Seite 20: Aktivierung

    AKTIVIERUNG WARNUNG: Wird der Computer in Höhen über 4.267m (14.000 Fuß) aktiviert, führt er einen Selbsttest durch und deaktiviert sich sofort. Um den Veo 180Nx zu aktivieren, drücken Sie die Taste. • Nach der Aktivierung schaltet der Computer in den Fig.

  • Seite 21: Aktivierung Durch Wasserkontakt (Einstellung)

    AKTIVIERUNG DURCH WASSERKONTAKT (EINSTELLUNG) Zur Sicherheit aktiviert sich der Veo automatisch, sobald er mit Wasser in Berührung kommt. Die Kontakte zwischen Taste und Gehäuserückseite werden dadurch überbrückt. Falls innerhalb von 2 Stunden nach Aktivierung kein Tauchgang durchgeführt wird, schaltet sich der Computer automatisch ab.

  • Seite 22: Einstellmodus

    Die Tauchgangsanzahl wird angezeigt, wenn der Computer trocken ist (0 ohne Tauchgänge), die Anzeige H2O erscheint stattdessen, wenn das Modul feucht oder nass ist (Fig. 17). Das Aufrufen anderer Modi während des Oberflächenmodus: • Drücken Sie die Taste, um den Logbuchmodus aufzurufen. •...

  • Seite 23: Fo2 Einstellung (Während Des Oberfächenmodus)

    FO2 EINSTELLUNG (WÄHREND DES OBERFÄCHENMODUS) Die Werkseinstellung ist für Luft, FO2 kann aber auch auf Werte zwischen 21 und 50% in Stufen von je 1% eingestellt werden. • Drücken Sie im Oberflächenmodus die Taste länger als 2 Sekunden, um den Einstellungs-Modus zu aktivieren. •...

  • Seite 24: Pc Interface

    PC INTERFACE Mit einer speziellen Hardware können die Tauchinformationen von Ihrem Veo 180Nx auf einen IBM kompatibeln PC herunter- ® geladen werden, der auf Windows Systemen läuft. Download der Daten - • Nach der Einstellung des FO2, erscheint die PC Anzeige (Fig.

  • Seite 25: Einstellung Der Mass - Einheit

    EINSTELLUNG DER MASS - EINHEIT Die Werkseinstellung ist Imperial (US), kann aber leicht und schnell auf das metrische System eingestellt werden. • Nach der Einstellung des FO2 und PC erscheint die Anzeige der Maßeinheiten (Fig. 22). - - oder - - •...

  • Seite 26: Einstellung Des Stundenformats

    EINSTELLUNG DES STUNDENFORMATS Die Werkeinstellung steht bei 12 Std (12: Am bis 11: Pm), kann ebenso für 24 Std (0: bis 23: Std) eingestellt werden. • Nach der Einstellung der Maßeinheiten erscheint die Anzeige des Stundenformats (Fig. 23). - - oder - - •...

  • Seite 27: Einstellung Zeit

    EINSTELLUNG DER ZEIT Die Werkseinstellung beinhaltet die lokale Zeit. Die Zeit kann mit einem Wert zwischen 1:00 und 12:59 (Am/Pm) oder 0:00 und 23:59 eingestellt werden. • Nach der Einstellung des Stundenformats erscheint die Anzeige der Zeit (Fig. 24). - - oder - - •...

  • Seite 28: Einstellung Des Datums

    EINSTELLUNG DES DATUMS Die Werkseinstellung beinhaltet das lokale Datum. Das Datum kann mit Werten zwischen 01/01/01 und 12/31/20 eingestellt werden. • Nach der Einstellung der Zeit erscheint die Anzeige des Datums (Fig. 25). - - oder - - • Drücken Sie 14 Sekunden lang die Taste, lassen Sie sie los, wenn die Datumseinstellung erscheint (Fig.

  • Seite 29: Instellung Des Po2 Alarms

    INSTELLUNG DES PO2 ALARMS Die Werkseinstellung steht auf 1.60 (ATA). Das Maximum PO2 Signal kann mit einem Wert zwischen 1.20 und 1.60 (ATA) in Stufen von 0.10 (ATA) eingestellt werden. • Nach der Einstellung des Datums erscheint die Anzeige des PO2 Alarms (Fig. 26). - - oder - - •...

  • Seite 30: Einstellung Fo2 50% Default

    EINSTELLUNG DER FO2 50% DEFAULT Die Werkseinstellung steht auf ON. Die FO2 50% Default kann auch auf OFF gestellt werden. Die Auswirkungen von DEFAULT ON oder OFF sind auf Seite 17 beschrieben. • Nach der Einstellung des PO2 Alarms erscheint die Anzeige der FO2 50% Einstellung (Fig.

  • Seite 31: Einstellung Des Digitalen Tiefenmessmodus

    EINSTELLUNG DES DIGITALEN TIEFENMESSMODUS Die Werkseinstellung steht auf OFF. Der Digitale Tiefenmess- Modus kann auch auf ON gestellt werden. Die Auswirkungen dieses Merkmals bei der Einstellung auf On oder OFF wird auf Seite 50 beschrieben. • Nach der Einstellung des FO2 50% erscheint die Anzeige für die Einstellung des Digitalen Tiefenmessers (Fig.

  • Seite 32: Einstellung Wasseraktivierung

    EINSTELLUNG DER WASSERAKTIVIERUNG Die Werkseinstellung steht auf ON. Die Wasseraktivierung kann auch auf OFF gestellt werden (gesperrt) um unbeabsichtigte Aktivierung während der Fahrt oder Aufbewarung zu vermeiden. Ist die Einstellung auf ON wird der Veo automatisch aktiviert und wechselt in den Tauchmodus, sobald er ins Wasser gehalten wird.

  • Seite 33: Planungs- Und Tauchgangs-Modus

    WARNUNG: Bevor Sie mit dem Veo 180Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. PLANUNGS- und TAUCHGANGS-MODUS...

  • Seite 34: Pre Dive Planning Sequence Tm

    1 Min. Nullzeit besteht, wobei eine Abstiegsgeschwindigkeit von 18m/ Min. (60 Fuß/ Min.) einberechnet wird. Tiefe Nullzeit Fuß(Meter) Std : Mins OCEANIC empfiehlt Ihnen dringend, dass Sie vor 4:20 (4:43) jedem Tauchgang den Tauchgangsplanungsmodus 40 (12) 2:17 (2:24) nützen, um Ihren Tauchgag richtig zu planen, um die...
  • Seite 35 • Mit jeder Tíefe, die im Tauchgangsplanungsmodus angezeigt wird, sehen Sie die vorausgesagten Nullzeiten, gegründet auf Ihren vorherigen Tauchgangsprofilen (falls die Berechnung auf Stickstoff beruht) oder zeigt die Sauerstoffanreicherung an, der Sie beim nächsten Tauchgang augesetzt sind, basierend auf einen einzelnen Tauchgang oder Ihre erlaubte Sauerstoffsättigung für die nächsten 24 Stunden (falls Berechnung auf O2 beruht).

  • Seite 36: Stickstoff Graph (Tlbg)

    STICKSTOFFSÄTTIGUNGSDIAGRAMM (Fig. 32a) Je nachdem, wie Ihre Tiefe und Tauchzeit zunehmen, füllen sich die Segmente des Stickstoffgraphs (grün bis rot). Dies repräsentiert die Sättigung mit Stickstoff. Tauchen Sie in flachere Tiefen auf, nehmen die gefüllten Segmente wieder ab und zeigen die Auswirkungen Ihres Multilevel-Tauchgangs. Fig.

  • Seite 37: Kontrolle Der Anzeigen

    KONTROLLE DER ANZEIGEN Während des Tauchgangsmodus stehen Ihnen bis zu vier verschiedene Anzeigen zur Verfügung. Durch Drücken der Taste können Sie so oft Sie wollen zwischen den einzelnen Anzeigen wechseln. Solange sich der Taucher innerhalb der Nullzeit befindet, kann er wählen, welche Information angezeigt wird. Die gewählte Anzeige bleibt solange bestehen, bis die Taste erneut gedrückt wird.
  • Seite 38 NULLZEITTAUCHGANGS-MODUS Der Veo 180Nx schaltet in den Nullzeittauchgangs-Modus, wenn sie tiefer als 1,2m (4 feet) sind. Nullzeittauchgangs-Modus - Display #1 (Fig. 34) Folgende Informationen werden angezeigt: aktuelle Tiefe, verbleibende Tauchzeit (mit Symbol) und Balkenanzeigen. Fig. 34 - Nullzeit #1 • Drücken Sie kurz 1-mal die Taste, um Display #2 aufzurufen.
  • Seite 39 Nullzeittauchgangs-Modus - Display #3 (Fig. 36) Folgende Informationen werden angezeigt: aktuelle Tiefe, verbleibende Tauchzeit (mit Symbol), Tageszeit und Balkenanzeigen. • Drücken Sie kurz 1-mal die Taste, um Display #4 aufzurufen. • Drücken Sie kurz 2-mal die Taste, um Display #1 Fig.

  • Seite 40: Nullzeitmodus

    Nullzeit Modus - SICHERHEITS STOP (Fig. 38) Sobald Sie bei einem Nullzeit Tauchgang, der Tiefer als 9 m (30ft) war, auf 6 m (20ft) auftauchen, wird ein Sicherheits Stop für 3 Minuten auf 4.5 m (15ft) auf den Display angezeigt. Dazu gibt es auch eine Countdown Anzeige, die von 3.00 bis 0.00 rückwärts läuft - SAFETY STOP COUNTDOWN Angezeigte Informationen sind:...

  • Seite 41: Die Gesamtaufstiegszeit

    • Der nach oben zeigende Pfeil und die Balkenanzeige für die Dekompression blinken, wenn Sie sich tiefer als 3 m (10 Fuß) unter der Dekompressionstufe befinden. • Befinden Sie sich innerhalb der Grenze von 3 m (10 Fuß) unter der vorgeschriebenen Dekompressionstufe, sind Pfeil und Balken permanent zu sehen.
  • Seite 42 • Im Dekompressionstauchgangs-Modus kehrt der Veo 180Nx nach 3 Sekunden automatisch zur Hauptanzeige zurück. Dekompressions-Modus - HAUPTDISPLAY (Fig. 41) Folgende Informationen werden angezeigt: aktuelle Tiefe, Dekompressionstiefe und -zeit, verstrichene Tauchzeit, gesamte Aufstiegszeit bis zur Oberfläche und Balkenanzeigen. Fig. 41 - Deko Stop Hauptanzeige •...

  • Seite 43: Verstossmodi

    Dekompressions-Modus - DISPLAY #2 (Fig. 43) Folgende Informationen werden angezeigt: aktuelle Tiefe, Temperatur, Tageszeit, gesamte Aufstiegszeit bis zur Oberfläche und Balkenanzeigen. • Drücken Sie kurz 3-mal die Taste, um Alternativ Display #3 bei Nitrox Tauchgängen aufzurufen. Fig. 43 - Deko Alternativ #2 Dekompressions-Modus - DISPLAY #3 (Fig.

  • Seite 44: Bedingter Verstoss Modus

    BEDINGTER VERSTOßMODUS Der Veo schaltet bedingt in der Verstoßmodus, wenn Sie in eine flachere Tiefe (Fig.45a) als die angezeigte Dekompressionstiefe (Fig. 45b) auftauchen. . Der nach unten gerichtete Pfeil, die Balkenanzeige für die Dekompression und die Anzeige der gesamten Aufstiegszeit blinken solange, bis Sie auf die vorgeschriebene Dekompressionstiefe abtauchen.

  • Seite 45: Verzögerter Verstoss Modus

    HINWEIS: Bei Eintritt in den Verstoßmodus ertönt das akustische Signal und das LED blinkt. VERZÖGERTER VERSTOßMODUS #1 (Fig. 46) Halten Sie sich länger als 5 Minuten über der vorgeschriebenen Dekompressionstiefe auf, blinken der Stickstoffgraph und die Anzeige der gesamten Aufstiegszeit solange, bis Sie auf die vorgeschriebene Dekompressionstiefe Fig.

  • Seite 46: Permanenter Verstoss Modus & Tiefenmesser Modus

    VERZÖGERTER VERSTOßMODUS #3 (Fig. 48) Tauchen Sie tiefer als 99,5m (330 Fuß) oder 120m (399 Fuß), blinkt der Stickstoffgraph und anstelle der Anzeigen von aktueller und maximaler Tiefe erscheinen 3 Striche ( - - -). Tauchen Sie wieder in geringere Tiefen als 99,5m (330 Fuß), wird die aktuelle Tiefe wieder angezeigt, die Anzeige der maximalen Tiefe bleibt bei 3 Strichen (- - -) als Erinnerung an diesen Tauchgang.
  • Seite 47 5 Minuten nach Erreichen der Oberfläche schaltet der Veo 180Nx in den unmittelbaren Verstoßmodus. An der Oberfläche werden im Tiefenmessmodus die Tauchgangsnummer und die Dauer des Oberflächenintervalls angezeigt. Die komplett gefüllten Balkenanzeigen blinken (Fig. 50). Eine Tauchgangsplanung, Anzeige des FO2 oder die Anzeige der Zeit bis zum Fliegen ist nicht möglich.

  • Seite 48: Hoher Po2 Tauchmodus

    HOHER PO2 TAUCHMODUS Wird ein Teilsauerstoffdruck (PO2) gleich oder größer als 1.40 ATA, oder 0.2 ATA weniger als der PO2 Signal Einstellungspunkt (Benutzereinstellung) erreicht, dann blinkt das rote LED Warnlicht, das akustische Signal ertönt (es sei denn es steht auf AUS (OFF) und es erscheinen der aktuelle PO2 Wert, das PO2 Symbol, die O2 Segmente am Sauerstoffgraph und der nach oben zeigende Pfeil auf der Fig.

  • Seite 49: Hohe Sauerstoffsättigung

    HOHE SAUERSTOFFSÄTTIGUNG Das O2 Balkendiagramm zeigt die Sauerstoffaufnahme während dieses Nitroxtauchgangs an, oder die von weiteren Nitroxtauchgängen innerhalb von 24 Stunden, je nachdem welcher Wert zu dieser Zeit am größten ist. Die gelbe Sicherheitszone des O2 Balkendiagramms zeigt Ihnen konsequent auf bequeme Weise an, wie nah Sie der Begrenzung der Sauerstoffanreicherung gekommen sind.

  • Seite 50: Unerwarteter Ausfall Der Informationen

    DIGITAL TIEFENMESS MODUS Wenn der Digital Tiefenmess Modus auf ON gestellt ist, arbeitet der Veo 180Nx nur als digitaler Tiefenmesser und Timer ohne Stickstoff Berechnungen. Die Anzeige der Maximal Tiefe ist in diesem Modus auf 120m (399 ft) erweitert, um den Ansprüchen von Technischem Tauchen oder Apnoe Tauchern gerecht zu werden (Fig.

  • Seite 51: Nach Dem Tauchgang

    WARNUNG: Bevor Sie mit dem Veo 180Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. NACH DEM TAUCHGANG...

  • Seite 52: Oberflächenmodus Nach Dem Tauchgang

    OBERFLÄCHENMODUS NACH DEM TAUCHGANG Tauchen Sie in eine Tiefe von 1m (3 Fuß) oder flacher auf, schaltet der Computer in den Oberflächenmodus und beginnt Ihr Oberflächenintervall zu berechnen. ÜBERGANGSZEIT Die ersten 10 Minuten nach einem Tauchgang stellen eine Art Übergangszeit dar, in der folgende Informationen angezeigt Fig.

  • Seite 53: Nach Der Übergangszeit (Die Ersten 2 Stunden)

    NACH DER ÜBERGANGSZEIT (DIE ERSTEN 2 STUNDEN) Nach Verstreichen dieser 10 Minuten erscheint das Symbol für den Oberflächenmodus und der Doppelpunkt in der Anzeige der Oberflächenzeit blinkt nicht mehr. Dadurch wird angezeigt, daß der Tauchgang und die Übergangszeit abgeschlossen sind. Ein erneuter Abstieg wird als neuer Tauchgang gerechnet.

  • Seite 54: Zeit Bis Zum Fliegen

    ZEIT BIS ZUM FLIEGEN Die Rückwärtszählung der Zeit bis zum Fliegen beginnt nach Ende der Übergangszeit (10 Minuten nach Ende des letzten Tauchgangs). Dabei werden FLY und die Entsättigungs- Countdown-Zeitanzeige, beginnend bei 23:50 (Fig. 59) bis 0:00 (Std:Min) (Fig. 60), angezeigt. Falls während des Tauchgangs ein Verstoß...

  • Seite 55: Tauchgangsplanung

    PRE DIVE PLANNING SEQUENCE (PDPS) Die Tauchgangsplanung liefert nach einem Tauchgang Nullzeitgrenzen (Fig. 61), bei denen die Stickstoffsättigung der vorangegangenen Tauchgänge einberechnet wurde. LOGBUCH Der Veo 180Nx speichert bis zu 24 Tauchgänge. Jeder Tauchgang hat 2 Log Displays - Dive Identifier und Dive Data. Wenn das Logbuch voll (24 TG) ist, überschreibt jeder weitere Tauchgang den ältesten Tauchgang im Logbuch.
  • Seite 56 Zugang zum Logbuch-Modus • Drücken Sie kurz die Taste während der Computer im Oberflächenmodus rolliert. • Die erste Anzeige des am kürzesten zurückliegenden Tauchgangs erscheint. (Fig. 62) - Dive Identifier • Logbuch- Symbol • Tauchgangsnummer (für diese Aktivierung) • Datum des TG Fig.

  • Seite 57: Zugriff Auf Die Erste Anzeige Des Nächsten Tg

    O2 Data - Tauchgangsdaten (Fig. 64) - • Logbuch -Symbol • FO2 Darstellung mit eingestelltem Wert für diesen Tauchgang • Maximale erreichte PO2 Level, der während dieses Tauchgangs erreicht wurde, mit PO2 Darstellung. • O2 Balkendiagramm - dargestellt mit der Sauerstoffladung am Ende des Tauchgangs.

  • Seite 58: Wasserkontakte

    • Intervalzeiten von mehr als 9:59 (hr:min) werden nur in vollen Stunden 10-, 11-, 12-, etc. dargestellt (Fig. 66A). WASSERKONTAKTE Erscheint das H2O Symbol während des Oberflächen Modus (Fig. 66B), Flugzeit Modus (Fig. 76) oder Entsättigungs Modus (Fig. 67), ist dies ein Zeichen dafür, daß die Wasserkontakte noch überbrückt sind (sie sind noch naß).

  • Seite 59: Herunterladen Der Daten Auf Einen Pc

    Systemen läuft. Die Anforderungen an die Kompatibilität und Anweisungen werden mit einem optionalen Software Paket bereitgestellt, welches bei Ihrem autorisierten Oceanic Händler erhältlich ist. Das Software-Programm liefert auch die tabellarischen und graphischen Profildaten, die während des Tauchgangs in den Abständen geprüft werden, die Sie eingestellt haben.

  • Seite 60: Reset Option

    RESET FEATURE Der Veo 180Nx verfügt über eine RESET Option, welche es erlaubt, Daten zu löschen, dazu gehören Stickstoff (N2) Berechnungen, Logbuch und Download Informationen. WARNUNG: Ein Löschen der Daten und erneuter Gebrauch für einen Tauchgang durch den selben Taucher kann zu Verletzungen oder zum Tode führen!!! ·...

  • Seite 61: Allgemeine Informationen

    WARNUNG: Bevor Sie mit dem Veo tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. ALLGEMEINE INFORMATIONEN...

  • Seite 62: Pflege Und Reinigung

    • Transportieren Sie Ihren Veo 100/150 geschützt und trocken. JÄHRLICHE INSPEKTION Ihr Veo 180Nx sollte einmal im Jahr von einem OCEANIC- Vertragshändler überprüft und gewartet werden. Zur Gewährleistung der einwandfreien Funktion des Veo 180Nx empfiehlt OCEANIC, auch nach Ablauf der Garantie jährlich eine Inspektion durchzuführen.
  • Seite 63 SERVICE Bringen Sie IhrenTauchcomuter zu einem OCEANIC- Vertragshändler. Einsenden Ihres Tauchcomputers: • Notieren Sie sämtliche Logbuchdaten oder laden Sie die Daten in den Speicher. Sämtliche Daten werden beim Service gelöscht. • Fügen Sie ein Schreiben bei, in dem Sie den Grund der Rücksendung, Ihren Namen, Anschrift, und...

  • Seite 64: Entfernen Des Moduls Aus Der Konsole

    HINWEIS: Die folgenden Anweisung sollten genau befolgt werden, da Beschädigungen aufgrund von unsachgemäßem Batteriewechsel nicht durch die Garantie abgedeckt werden. ENTFERNEN DES MODULS AUS DER KONSOLE Falls das Module in einer Konsole montiert ist, biegen Sie die Konsole so, dass die Kanten des Moduls sichtbar werden. Falls möglich nehmen Sie das Modul mit den Fingern heraus, oder gehen Sie mit einem stumpfen Schraubenzieher unter das Modul, um es vorsichtig heraus zu hebeln.

  • Seite 65: Auswechseln Der Batterie

    AUSWECHSELN DER BATTERIE Das Batteriefach sollte nur in trockener und sauberer Umgebung geöffnet werden und es sollte darauf geachtet werden, daß kein Schmutz und Feuchtigkeit eindringen kann. Als zusätzliche Vorsichtsmaßnahme (um die Bildung von Feuchtigkeit im Batteriefach zu vermeiden), wird empfohlen, die Batterie in einer Umgebung zu wechseln, die den örtlichen, äußeren Temperatur- bzw.
  • Seite 66 Sie den Computer über Nacht trocknen oder trocknen Sie feuchte Stellen mit einem Haarfön ohne Hitze. WARNUNG: Falls Sie Beschädigungen, Feuchtigkeit oder Korrosion finden, sollten Sie Ihren Veo 180Nx zu einem OCEANIC-Händler geben bevor Sie wieder mit Ihm tauchen. Fig. 72 - Deckel Demontage...
  • Seite 67 Deckelrings • Ersetzen Sie den O-Ring der Batterieabdeckung durch einen neuen. Dieser O-Ring muß ein Originalteil von Oceanic sein, das Sie bei einem Oceanic- Vertragshändler kaufen können. Durch die Verwendung anderer O-Ringe erlischt die Garantie. • Fetten Sie den neuen O-Ring mit einer kleinen Menge Fig.
  • Seite 68 WARNUNG: Wenn einzelne Segmente der Anzeige fehlen oder unscharf sind, oder wenn das Batteriesymbol eine niedrige Batterie- spannung zeigt, geben Sie Ihren Veo 180Nx zu Fig. 77 -Festziehen der einem OCEANIC- Händler zur vollständigen Abdeckung Überprüfung, bevor Sie ihn wieder einsetzen.

  • Seite 69: Montage Des Moduls In Der Konsole / Armband

    MONTAGE DES MODULS IN DER KONSOLE / ARMBAND • Falls ein Distanzring vorhanden war, setzen Sie diesen zuerst wieder in die Konsole. • Platzieren Sie nun das Modul über der Konsole und drücken es mit der flachen Hand etwas herein. •...

  • Seite 70: Höhen Kompensation

    AUTOMATISCHE HÖHENKOMPENSATION Der atmosphärische Druck nimmt mit zunehmender Höhe ab. Das Wetter sowie die Temperatur beeinflussen zusätzlich den Umgebungsdruck. Das kann beim Tauchen zu Fehlern führen, da herkömmliche Instrumente den Unterschied im Umgebungsdruck nicht kompensieren können, was zu falschen Tiefenanzeigen führt. Die angezeigte Tiefe ist im Normalfall flacher, als die, auf der sich der Taucher tatsächlich befindet.

  • Seite 71: Spezifikationen

    SPEZIFIKATIONEN KANN BENUTZT WERDEN ALS Sauerstoffaussetzungs Grenze: • Luft Computer • Basierend auf NOAA Tabellen • Nitrox Computer • Digitaler Tiefenmesser FUNKTIONSMODUS • Aktivierung / Selbsttest NULLZEIT MODELL • Oberfläche: • Tauchgangsplanung (9 - 57 m / 30 - 190 ft) Basis: •...
  • Seite 72 SPEZIFIKATIONEN (FORTSETZUNG) FUNKTIONSMODUS (Fortsetzung) Nullzeittauchgang: • #1 (aktuelle Tiefe, restliche Tauchzeit, Balken- anzeigen • #2 (#1 plus maximale Tiefe, verstrichene Tauchzeit) • #3 (#1 plus Temperatur, Tageszeit) • #4 - wenn Nitrox Tauchgang ( #1 plus aktuelles PO2) • Dekompressionstauchgang: •...
  • Seite 73 SPEZIFIKATIONEN (FORTSETZUNG) Numerische Displays: Bereich Auflösung: • Zeit bis zum Fliegen 23:50 - 0:00 Std:Min* 1 Minute (* startet10 Min nach dem Tauchgang) • Entsättigungszeit 23:50 - 0:00 hr:min* 1 Minute (* startet 10 Min. nach dem Tauchgang) • Temperatur 0 bis 99°F (-9 bis 60°C) 1°...
  • Seite 74 SPEZIFIKATIONEN (FORTSETZUNG) FUNKTIONSBEREICHE Funktion: Genauigkeit: • Tiefe ±1% • Zeit 1 Sekunde pro Tag Tauchgangszählung: • Anzeige der Tauchgänge #1 to 24, 0 falls kein Tauchgang durchgeführt wurde • Erneut Tauchgang #1 wenn nächster Tauchgang nach Mitternacht + neues Datum Logbuch: •...
  • Seite 75 Aufbewahrung oder der Transport in extrem niedrigen Temperaturen erfolgt (unter der Gefriergrenze) sollten Sie das Gehäuse und die Batterie vor dem Tauchgang mit Körperwärme etwas aufwärmen. Zubehör (optional beim Oceanic-Vertragshändler erhältlich): • Displayschutz (Tauchcomputer) - wird auf dem Display angebracht und schützt vor Kratzern •...
  • Seite 76 Hinweistext der Hersteller zur Information gegenüber privaten Haushalten [§9 Abs. 2 ElektroG i. V. m. §10 Abs. 3] Gebrauchte Elektro-und Elektronik- frei entgegengenommen werden. geräte dürfen gemäßeuropäischer Möglicher-weise holen die rechtli- Vorgaben [1] nicht mehr zum chen Entsorgungsträger die Alt- unsortierten Siedlungsabfall gegeben geräte auch bei den privaten Haus- werden.

  • Seite 77: Service Nachweis

    SERVICE NACHWEIS Seriennummer _____________________ Kaufdatum _________________________ Gekauft bei _________________________ vom Oceanic-Vertragshändler auszufüllen: Datum Durchgeführter Service Händler / Techniker...

  • Seite 79: Service Record

    Oceanic Tauchsport Vertriebs-GmbH, Am Mittleren Moos 36 D- 86167 Augsburg Telefon: +49 (0)8 21 81 03 42 0 Telefax: +49 (0)8 21 81 03 42 29 E-Mail: office@oceanic.de www.oceanic.de , 2008, 2009 ©2002 Design, 2006...
