HINWEISE ZU HANDELSMARKE, HANDELSNAME UND DIENSTLEISTUNGSMARKE Oceanic, das Oceanic-Logo, VTX, das VTX Logo, Gas Time Remaining (GTR), Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Set-Point, Control Console, Turn Gas Alarm und Dual Algorithm sind alles registrierte und nicht registrierte Handelsmarken, Handelsnamen und Dienstleistungsmarken von Oceanic.

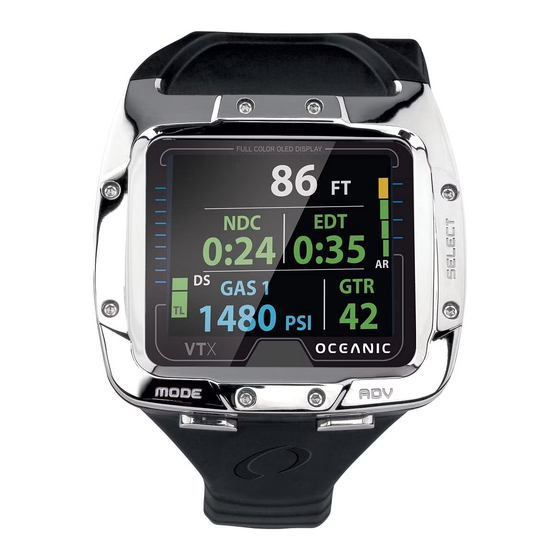

Um den VTX zu aktivieren, drücken Sie auf einen beliebigen Knopf. Abb. 1 - Steuerknöpfe • Während 3 Sekunden wird ein Oceanic Begrüßungsbildschirm angezeigt (Abb. 2) und das Gerät führt eine Diagnose der korrekten Funktion der Sensoren und der Batteriespannung durch.
VTX BEDIENUNGSHANDBUCH BEISPIEL DISPLAY-ANORDNUNG OBERFLÄCHE HAUPT SET MENÜ TAUCH HAUPT NORM SET ALARMS 0 : 0 4 SURF AU D IBL E = D E PT H = 13 0 FT - : - - 0:32 EDT = 0:40 0:24...
STROMVERSORGUNG • VTX Batterie >> (1) 3 Volt DC, CR2, Lithium, 800 mAh - Duracell, Energizer, Panasonic, oder RayOvac empfohlen. • Lebensdauer (Beispiele) > 15 Stunden bei 100 % Helligkeit mit Auto Dim deaktiviert, 34 Stunden bei 60 % Helligkeit mit Auto Dim auf 10 Sekunden und Dimmstufe auf 10 %.
VTX BEDIENUNGSHANDBUCH HELLIGKEITSKONTROLLE Die Helligkeitsstufe (%) des Displays kann über die Helligkeitseinstellung aus dem Startmenü, dem Oberflächen- oder dem Tauch- Hauptbildschirm (NORM, GAUG oder FREE) oder im Kompass-OP-Menü eingestellt werden. • A (2 Sek.) an der Oberfläche oder während Tauchgängen öffnet den Bildschirm zur Helligkeitseinstellung. % ist markiert und blinkt.
VTX BEDIENUNGSHANDBUCH BETRIEBSMODI START >> Das ist der Grundmodus, der Zugriff auf die allgemeinen Elemente für die Tauchmodi bietet. NORM >> Dieser Tauchmodus wird für Sporttauchaktivitäten mit Luft oder Nitrox mit bis zu 4 Gasen und Transmittern verwendet. Wenn in den vergangenen 24 Stunden kein Tauchgang unternommen worden ist, wird standardmäßig NORM mit Zugriff auf weiteren, unten beschriebenen Modi angezeigt.
L A S T C A L = *Diese Nummer wird geändert, wenn die Firmware bei einem werkseitigen Service oder einem zukünftigen Download einer überarbeiteten Firmware von der Oceanic Website aktualisiert wird. Abb. 13 - TC INFO • S (2 Sek.) - zurück zum Startmenü.
> SET DATUM, Zeit - Zugriff auf das Menü zum Einstellen von Datum und Zeit. BAT T, TMT S TAT US > BATT, TMT-STATUS - auswählen, um den VTX' Empfänger zu aktivieren und Statusinformationen zum VTX und den Transmittern B LUE TO OTH anzuzeigen.
(Countdown für Verbindung) während des Herunterladens, Hochladens oder während der Aktualisierung von Firmware von Weiß zu Grün wechselt. > Nachdem die Bluetooth-Verbindung des VTX mit dem PC, Mac oder dem Mobilgerät getrennt worden ist, müssen Sie ihn für WAIT WH IL E jedes Herunterladen/Hochladen erneut verbinden.
VTX BEDIENUNGSHANDBUCH LOG MODUS (NORM/GAUG) LOG ENTRY FINDER Daten von den letzten 24 NORM und/oder GAUG-Tauchgängen werden zum Einsehen gespeichert. Nach 24 Tauchgängen wird NONE der neuste Tauchgang gespeichert und der älteste gelöscht. > Tauchgänge werden von 1 bis 24 nummeriert, jedes Mal wenn der Modus NORM (oder GAUG) aktiviert wird. Nach Ablauf von 24 Stunden ohne Tauchgänge erhält der erste Tauchgang des neuen Betriebszyklus die Nr.
VTX BEDIENUNGSHANDBUCH NORM SURF MODE Nach dem Öffnen des NORM-Modus bleibt der Oberflächen-Hauptbildschirm angeziet, bis die Einheit beim Abtauchen auf 1,5 m (5 ft.) in den Tauchmodus übergeht. Wenn 2 Minuten ohne Knopfbetätigung verstreichen, geht die Einheit in den Power Saver Modus (Energiesparmodus) und der Bildschirm wird ausgeschaltet, bis erneut ein Knopf gedrückt wird.
VTX BEDIENUNGSHANDBUCH NORM MENU NORM MENU, weitere angezeigte Daten sind (Abb. 26): P L AN > PLAN - zum Anzeigen einer Sequenz von Nullzeittiefen. S E T GAS > SET GAS - Zugriff auf ein Menü zur Einstellung der FO2- und O2-Alarme für jedes Gas.
• S (< 2 Sek.) - zum Speichern der Einstellung. > Wenn OFF ausgewählt (gespeichert) ist, wird der Empfänger des VTX deaktiviert. Alle anderen TMT SET Auswahlen werden die Grafik OFF anzeigen. Der Betrieb fällt dann auf das Set Utilities Menü (Dienstmenü) zurück.
VTX BEDIENUNGSHANDBUCH ALARM-Einstellungsmenü (NORM), weitere angezeigte Daten sind (Abb. 30): NORM SET ALARMS AUD IB L E = Zu den Auswahlen mit ihren zuletzt eingestellten Werte gehören: DE P T H = 1 30 F T E DT = 0: 40 >...
VTX BEDIENUNGSHANDBUCH NORM DIVE PREVIEW NORM-TAUCH-VORSCHAU, weitere angezeigte Daten sind (Abb. 33): 32 %, 1 .40 Nach dem Zugriff auf diesen Bildschirm aus dem NORM-Menü werden die mit Einstellen Vorschau NORM ausgewählten und DE P T H AL = 1 30 FT gespeicherten (oben beschrieben) Funktionen angezeigt.
Eine Spulenantenne im Inneren des VTX empfängt das Signal, wenn der Computer in einem Bereich parallel oder in einem 45ºGrad- Winkel zum TMT positioniert ist, siehe Abbildung. Der VTX kann das Signal nicht korrekt empfangen, wenn er nicht im seitlichen Bereich des TMT oder weiter entfernt als 1,2 m (3 feet) vom TMT positioniert ist.
VTX BEDIENUNGSHANDBUCH WASSERAKTIVIERUNG Der VTX ist so konfiguriert, dass automatisch der Tauchmodus aktiviert wird, wenn der Abstand zwischen den Kontakten durch ein leitfähiges Element (in Wasser getaucht) überbrückt wird und eine Tiefe von 1,5 m (5 ft.) gemessen wird. Als Kontakte dienen die Metallstifte des PC-/Mac-Schnittstellenanschlusses und die Achsen der Knöpfe.
• Beim Auftauchen vor Ablauf der Sicherheitsstoppzeit oder Ignorieren derselben fällt keine Strafzeit an. VERBLEIBENDE TAUCHZEIT (DTR) Der VTX überprüft laufend die Stickstoff- und die Sauerstoff-Sättigung. Er wird die jeweils kürzere verfügbare Zeit als DTR auf dem F F T Nullzeit-Hauptbildschirm anzeigen (Abb.
VTX BEDIENUNGSHANDBUCH NULLZEIT DEKO-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 40A/B): > Aktuelle Tiefe mit Symbol M (oder FT). > Verbleibende Tauchzeit (Std:Min) mit Symbol NDC (oder OTR). 0:24 0:35 > Grafik GAS 1 (oder 2, 3, 4), eines in Verwendung.
VTX BEDIENUNGSHANDBUCH SICHERHEITSSTOPP (SS) HAUPT, weitere angezeigte Daten sind (Abb. 45): > Aktuelle Tiefe mit Symbol M (oder FT). > Grafik SAFETY STOP mit Stopp-Symbol (Pfeil und Balken). S A FE T Y S TO P 3:26 > Stopptiefe mit Symbol M (oder FT) und Countdown-Zeit (Min:Sek) >...
Nach einem Abtauchen unterhalb von 100 m (330 ft.)* ertönt der Signalton während 10 Sekunden. *Unterhalb dieser Tiefe kann der VTX keine präzisen Berechnungen erstellen und Daten anzeigen. Nach dem Aufsteigen auf über 100 m (330 ft.), wird die aktuelle Tiefe wieder angezeigt. Die maximale Tiefe zeigt jedoch für den Rest des Tauchgangs 3 Striche.
Der Betrieb würde für den weiteren Tauchgang im VGM-Modus und während 24 Stunden nach dem Auftauchen fortgesetzt. Im VGM wird der VTX zu einem digitalen Instrument ohne Dekompressions- oder Sauerstoffberechnungen oder Anzeigen. Nach der Aktivierung des VGM erklingt der Signalton während 10 Sekunden und das TLBG* blinkt und wird dann ausgeblendet.
VTX BEDIENUNGSHANDBUCH HOHES O2 Warnung >> bei 80 bis 99 % (240 OTU und mehr). Alarm >> bei 100 % (300 OTU und mehr). O2SAT = 80% Wenn O2 auf den Warnwert steigt, beginnen das akustische Signale zu ertönen und die Grafik O2SAT = 80 % (gelb) beginnen GAS 1 anstelle von DTR zu blinken (Abb.
VTX BEDIENUNGSHANDBUCH ÜBERSICHT > Der Wechsel kann nur dann erfolgen, wenn ein Tauch-Hauptbildschirm angezeigt wird. > Der Gas- oder TMT-Wechsel ist an der Oberfläche gesperrt, außer während der ersten 10 Minuten nach dem Auftauchen von einem Tauchgang. > Während akustischen Alarmen können Gase und TMTs nicht gewechselt werden.
VTX BEDIENUNGSHANDBUCH GAUG OBERFLÄCHENMODUS Der Oberflächen-Hauptbildschirm bleibt für 10 Minuten angezeigt. Während dieser Zeit geht die Einheit bei einem Abtauchen auf 1,5 m (5 ft.) während 5 Sekunden in den Tauchmodus über. Wenn 10 Minuten ohne Knopfbetätigung verstrichen sind, fällt die Einheit in den Power Saver Mode (Energiesparmodus - PSM).
VTX BEDIENUNGSHANDBUCH TMT-EINSTELLUNGSMENÜ (NORM, GAUG), bereits auf Seite 19 beschrieben. ALARM-Einstellungsmenü (GAUG), weitere angezeigte Daten sind (Abb. 64): Zu den Auswahlen mit ihren zuletzt eingestellten Werten gehören: GAUG SET ALARMS > AUDIBLE = akustisch mit ON oder OFF. AUD IB L E = >...
Nach einem Abtauchen unterhalb von 100 m (330 ft.)* ertönt der Signalton während 10 Sekunden. *Unterhalb dieser Tiefe kann der VTX keine präzisen Berechnungen erstellen und Daten anzeigen. Nach dem Aufsteigen auf über 100 m (330 ft.), wird die aktuelle Tiefe wieder angezeigt. Die maximale Tiefe zeigt jedoch für den Rest des Tauchgangs 3 Striche.
VTX BEDIENUNGSHANDBUCH FREE OBERFLÄCHENMODUS Für FREE-Tauchgänge, die vor NORM oder GAUG-Tauchgängen sowie nach NORM-Tauchgängen zulässig sind, wird Ni-O2 aufgrund des ausgewählten Algorithmus und anhand eines vorgegebenen FO2-Werts für Luft berechnet. FO2-Einstellungen für NORM-Tauchgänge haben keinen Einfluss auf die Berechnungen von FREE-Tauchgängen.
VTX BEDIENUNGSHANDBUCH FREE MENU FREE MENU, weitere angezeigte Daten sind (Abb. 76): CDT S E T UP > CDT SETUP - Zugriff zum Einrichten einer Countdown-Zeit und diese ein- oder auszuschalten. S E T M E NU > SET MENÜ - Zugriff auf ein Menü zur Einstellung von Tauchfunktionen.
VTX BEDIENUNGSHANDBUCH FREE TAUCH-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 80) - Es kann entweder die verstrichene Tauchzeit (EDT) oder der Countdown-Timer (CDT) auf dem Hauptbildschirm mit der jeweils anderen Anzeige auf dem ALT-Bildschirm angezeigt werden. Aufgrund der kurzen Tauchzeiten ist die Auto Dim Funktion, die automatisch die Helligkeit des Bildschirms auf eine niedrigere Stufe schaltet,...
(Freitauchen) abzuwechseln, werden die Stickstoffberechnungen und die angezeigten verbleibenden Nullzeiten (NDC-Zeit) von einem zum anderen Betriebsmodus übertragen. Dadurch hat der Benutzer stets seinen Stickstoffsättigungs- und Entsättigungsstatus unter Kontrolle. Die im VTX angewendeten mathematischen Modelle basieren auf Tabellen für Nullzeit-, Multilevel-, Dekompressions- und Wiederholungstauchgänge.
0 bis - 45º unten wenden, wenn fehlgeschlagen) WARNUNG: Bevor Sie den digitalen Kompass VTX als Hauptinstrument zum Navigieren verwenden, müssen Sie sich mit den Einstellungen und dem Betrieb sorgfältig vertraut machen. Eine Nichtbeachtung dieser Warnung kann zu ernsthaften Navigationsfehlern führen.
VTX BEDIENUNGSHANDBUCH ÜBERSICHT > S (2 Sek.) - für Zugriff auf Kompass-OP-Hauptbildschirm (OP = Betrieb) aus dem Oberflächen- oder Tauch-Hauptbildschirm. > S (2 Sek.) oder keine Knopfbetätigung (2 Min.*) - zurück zum Oberflächen- oder Tauch-Hauptbildschirm. *Während der letzten 15 Sekunden wird die verbleibende Betriebszeit angezeigt. Wenn währenddessen ein Knopf gedrückt wird, wird die 2 Minuten dauernde Betriebszeit zurückgesetzt und erlaubt den Betrieb im Kompass-Modus.
VTX BEDIENUNGSHANDBUCH REFERENZ MENÜ, weitere angezeigte Daten sind (Abb. 87A):- > Aktuelle Tiefe mit Symbol M (oder FT), an Oberfläche leer. > SET HEADING. S E T H E A D I N G > REVERSE HEADING. R E V E R S E H E A D I N G >...
VTX BEDIENUNGSHANDBUCH Kalibrierung abgeschlossen - C A L I BR ATE > Nachdem der Kreis vollständig ist, wird er durch die 3 Sekunden blinkenden Grafiken READY PASSED CALIBRATION (erfolgreich abgeschlossene Kalibrierung, Abb. 88E) oder FAILED CALIBRATION (Fehlgeschlagen, erneut kalibrieren) ersetzt.
Seite 49
VTX BEDIENUNGSHANDBUCH TIEFENALARM (Abb. A1) 0:24 0:51 Signalton >> ertönt bis er bestätigt wird, abläuft (10 Sek.) oder der Aufstieg auf eine geringere als die eingestellte Tiefe durchgeführt wird. GAS 1 Tiefenziffern >> blinken (rot) während des Signaltons, dann solide (weiß).
Seite 50
VTX BEDIENUNGSHANDBUCH MIT GAS VERBLEIBENDE ZEIT (GTR) ALARM (bei 0 Min.) (Abb. A9) Signalton >> erklingt bis er bestätigt wird oder abläuft (10 Sek.) oder GTR gleich oder über 1 Min. steigt. 0:21 0:48 GTR-Ziffern und Symbol >> blinken (rot) bis der Signalton ausgeschaltet wird. Dann blinken die Ziffern (gelb) bis GTR über 5 GAS 1 Min.
VORSICHT: Wenn das in diesem Abschnitt beschriebene Verfahren zum Austauschen der Batterie verwendet wird, stellen Sie sicher, dass der Gehäuse-O-Ring keine Quetschungen aufweist und der VTX wasserdicht ist, bevor Sie Tauchgänge damit durchführen. Ein Test unter Druck in einem autorisierten Oceanic-Betrieb wird daher dringend empfohlen.
Zur Verbindung des VTX an einen PC oder MAC USB-Anschluss wird das mitgelieferte Kabel an den mitgelieferten Adap- ter-Clip (Abb. 93A) angeschlossen, der am VTX angeklemmt wird. Vergewissern Sie sich beim Anklemmen des Clips am VTX, dass die 4 Pins auf dem Clip sachgemäß über den 4 Pads am VTX ausgerichtet sind (Abb. 93B).
> Solange die Wasserkontakte nass sind, werden keinerlei Anpassungen vorgenommen. Beim Tauchen in Gewässern auf Höhen von 916 bis 4.270 m.ü.M. (3,001 bis 14.000 ft) passt der VTX die Berechnungen an und liefert die korrekten Werte für die Tiefe, die verminderten Nullzeiten und reduzierten Sauerstoffsättigungszeiten in Intervallen von 305 m (1.000 ft.).
Ende des Deckels in die Nut an der Gewindebasis zu schieben (Abb. 98). • Der O-Ring muss ein Originalersatzteil von Oceanic sein, das Sie bei einem autorisierten Oceanic-Händler kaufen können. Durch die Verwendung eines anderen O-Rings erlischt die Garantie.
VTX hinausgehen. Sollten Sie derartige Tauchprofile anstreben, rät Oceanic von der Verwendung eines VTX ab. Wenn Sie bestimmte Grenzen überschreiten, kann Ihnen der VTX nicht dabei helfen, die Oberfläche sicher zu erreichen. Diese Situationen übersteigen die Testgrenzen und können für 24 Stunden nach dem Tauchgang mit einem Verstoß zum Verlust von einigen Funktionen führen.
Batterie => 2,75 Volt • Herunterfahren >> Druck => 4 bar (50 psi) TMT-Kompatibilität mit Nitrox • Die Oceanic Transmitter werden ab Werk für die Verwendung mit komprimierten Gasmischungen mit bis zu 100% O2 nach Volumen ausgeliefert. BETRIEBSLEISTUNG Funktion: Präzision: • Tiefe ±1% der ganzen Skala...
VTX BEDIENUNGSHANDBUCH TECHNISCHE DATEN (FORTSETZUNG) Batterieanzeige: • Gut (> 2,75 V) >> kein Batteriesymbol wird angezeigt. Keine Einschränkungen an der Oberfläche oder bei Tauchgängen. • Warnung (<= 2,75 V) >> Symbol schwache Batterie (gelb) solide in Oberflächen- und Tauchhauptbildschirmen. Batterieaustausch empfohlen. Helligkeitsstufe automatisch auf max. 60 % beschränkt. • Alarm (<= 2,50 V) >> Symbol schwache Batterie (rot) blinkt in Oberflächen- und Tauchhauptbildschirmen. Grafiken GO UP LOW BATTERY (Auftauchen, Batterie schwach) mit blinkendem Pfeil nach oben auf Tauchhauptbildschirm und Grafiken CHANGE BATTERY (rot) blinkend auf Oberflächen-Hauptbildschirm, bis die Einheit ausgeschaltet wird. Batterie muss ausgetauscht werden.
Seite 59
Grenzen der Nullzeiten oder der Sauerstoffbelastung zu gehen und ein kritischer Grund, um Dekompressionstauchgänge zu vermeiden. Wenn Sie in Situationen tauchen, in denen durch einen Ausfall Ihres VTX Ihre Reise ruiniert oder Ihre Sicherheit gefährdet würde, empfehlen wir Ihnen dringend, ein System mit Back-up-Instrumenten zu verwenden.
VTX BEDIENUNGSHANDBUCH ZUSÄTZLICHE INFORMATIONEN ZUR HELLIGKEIT UND ZUM ENERGIEVERBRAUCH In verschiedenen Abschnitten dieses Handbuchs wird auf die zahlreichen Faktoren hingewiesen, die sich auf den Batteriekonsum auswirken. Einige können die Batterie sehr schnell aufbrauchen, wie die Helligkeitsstufe auf 100 % zu belassen und auf die Auto Dim Funktione zu verzichten, mit der Energie gespart werden kann, wenn der Bildschirm während des Tauchens nicht betrachtet wird.
___________________________________________________________________________________________________ Transmitter 3 Seriennummer: ___________________________________________________________________________________________________ Transmitter 4 Seriennummer: ___________________________________________________________________________________________________ Kaufdatum: ___________________________________________________________________________________________________ Gekauft bei: ___________________________________________________________________________________________________ Unten bitte durch einen autorisierten Oceanic-Händler ausfüllen lassen: Datum Service durchgeführt Händler/Techniker OCEANIC WELTWEIT OCEANIC USA 2002 Davis Street San Leandro, CA 94577 Tel.: 510/562-0500 Fax: 510/569-5404 Web: www.OceanicWorldwide.com...
