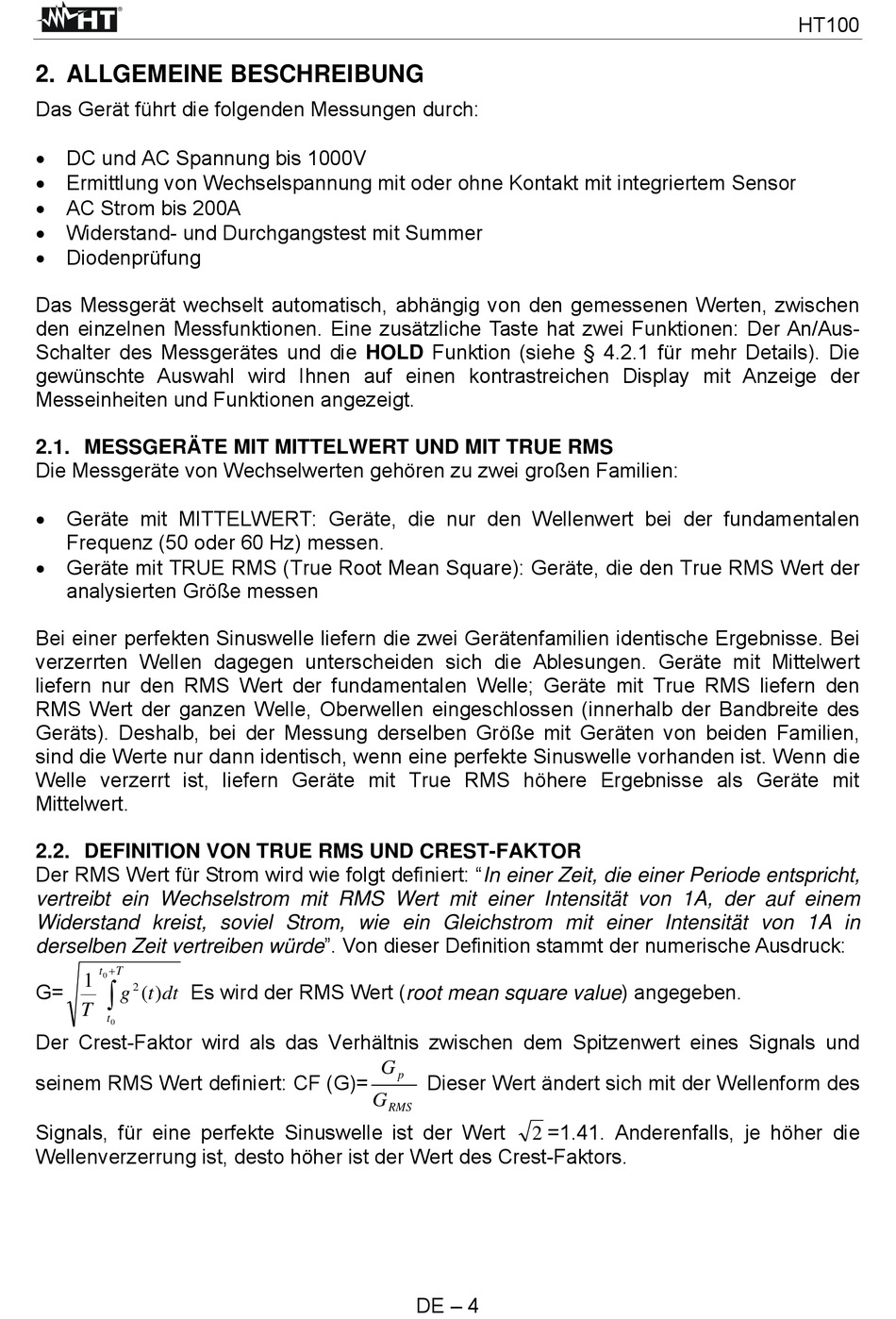

2. ALLGEMEINE BESCHREIBUNG

Das Gerät führt die folgenden Messungen durch:
 DC und AC Spannung bis 1000V
 Ermittlung von Wechselspannung mit oder ohne Kontakt mit integriertem Sensor
 AC Strom bis 200A
 Widerstand- und Durchgangstest mit Summer
 Diodenprüfung
Das Messgerät wechselt automatisch, abhängig von den gemessenen Werten, zwischen
den einzelnen Messfunktionen. Eine zusätzliche Taste hat zwei Funktionen: Der An/Aus-
Schalter des Messgerätes und die HOLD Funktion (siehe § 4.2.1 für mehr Details). Die
gewünschte Auswahl wird Ihnen auf einen kontrastreichen Display mit Anzeige der
Messeinheiten und Funktionen angezeigt.
2.1. MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte von Wechselwerten gehören zu zwei großen Familien:
 Geräte mit MITTELWERT: Geräte, die nur den Wellenwert bei der fundamentalen
Frequenz (50 oder 60 Hz) messen.
 Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert der
analysierten Größe messen
Bei einer perfekten Sinuswelle liefern die zwei Gerätenfamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der fundamentalen Welle; Geräte mit True RMS liefern den
RMS Wert der ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des
Geräts). Deshalb, bei der Messung derselben Größe mit Geräten von beiden Familien,
sind die Werte nur dann identisch, wenn eine perfekte Sinuswelle vorhanden ist. Wenn die
Welle verzerrt ist, liefern Geräte mit True RMS höhere Ergebnisse als Geräte mit
Mittelwert.

2.2. DEFINITION VON TRUE RMS UND CREST-FAKTOR

Der RMS Wert für Strom wird wie folgt definiert: "In einer Zeit, die einer Periode entspricht,
vertreibt ein Wechselstrom mit RMS Wert mit einer Intensität von 1A, der auf einem
Widerstand kreist, soviel Strom, wie ein Gleichstrom mit einer Intensität von 1A in
derselben Zeit vertreiben würde". Von dieser Definition stammt der numerische Ausdruck:
T
t
1 0

G= Es wird der RMS Wert (root mean square value) angegeben.
2
g ) ( t dt
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
G
p
Dieser Wert ändert sich mit der Wellenform des
G
RMS
2 =1.41. Anderenfalls, je höher die
