Heizungsanlage in Betrieb nehmen
6.1.10 Messwerte aufnehmen
Für die folgenden Messungen müssen Sie eine Mess-
stelle im Abgasrohr (Abb. 9, Pos. 1) anbringen. Der Ab-
stand von der Strömungssicherung muss dem
doppelten Abgasrohrdurchmesser (AA) entsprechen.
Wenn das Abgasrohr unmittelbar nach der Strömungs-
sicherung mit einem Bogen angeschlossen ist, muss die
Messstelle vor der Krümmung angebracht werden.
Messstelle im Abgasrohr (Abb. 9, Pos. 1) an der
dem Heizkessel abgewandten Seite anbringen.
Dazu ein Loch mit einem Durchmesser von 8 mm in
das Abgasrohr bohren.
Folgende Messungen an der Messstelle im Abgas-
rohr durchführen:
– Förderdruck
– Abgasverlust
– Kohlenmonoxidgehalt
ANWENDERHINWEIS
Folgende Werkzeuge werden als Hilfsmit-
tel für die Durchführung der Messungen
benötigt:
– Abgasthermometer
– U-Rohr
– Feindruckmessgerät für Förderdruck
(Schornsteinzug)
Messsonde in den Kernstrom des Abgases führen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Inbetriebnahme- und Wartungsanleitung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2005
1

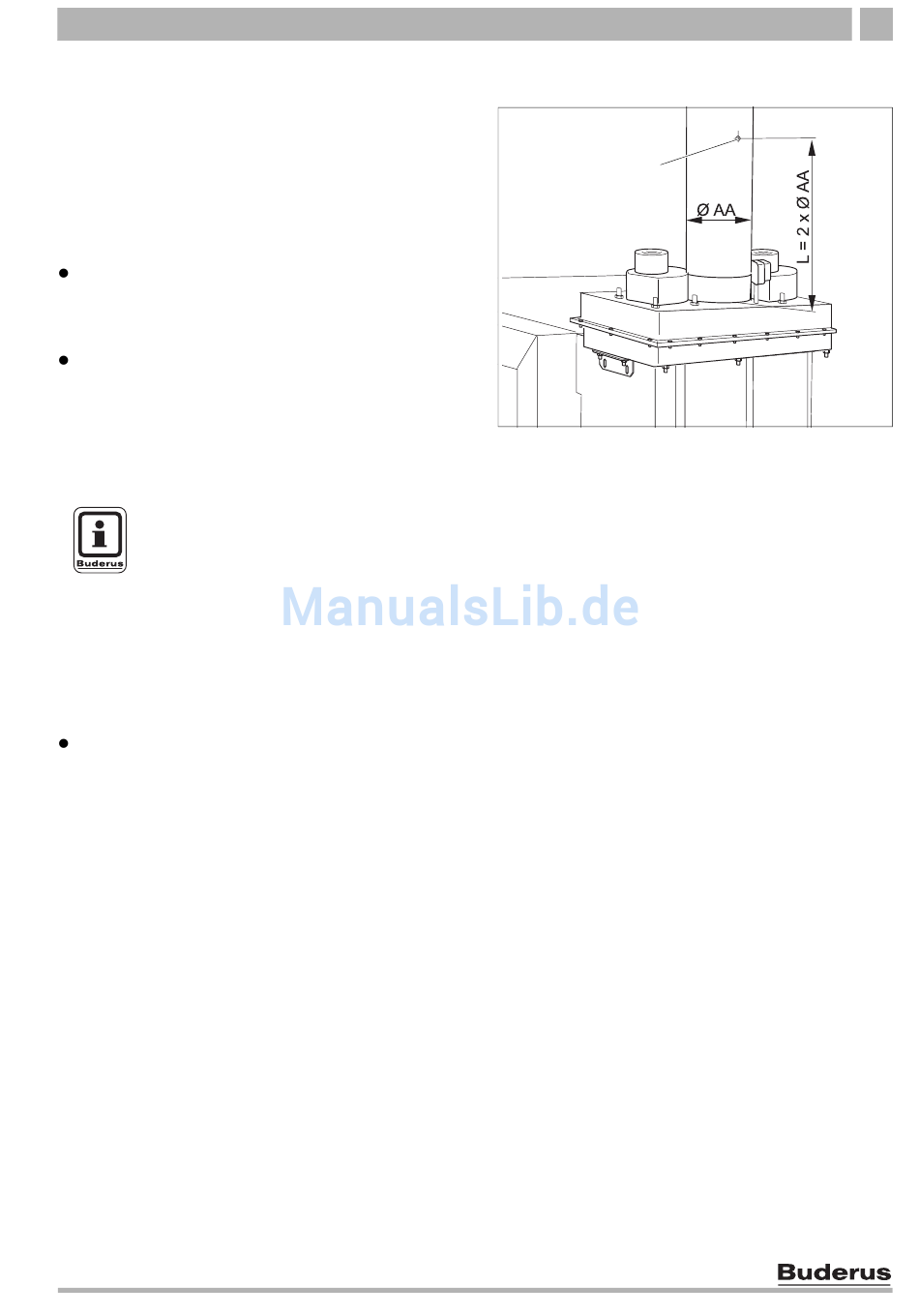

Abb. 9 Messwerte aufnehmen
