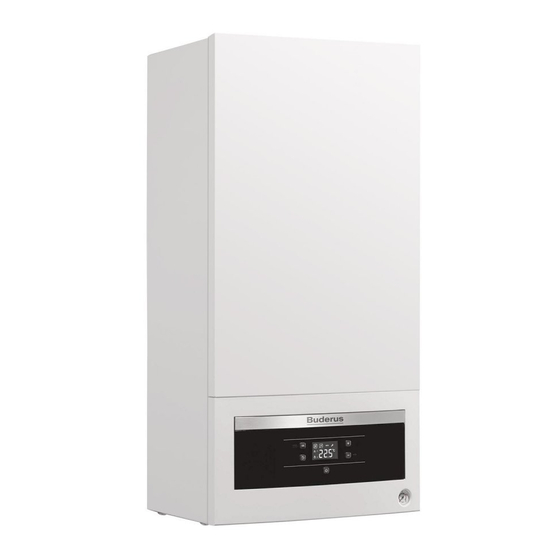

Buderus Logamax plus GB062-24 K Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB062-24 K:
- Installation und wartung (48 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB062-24 K
Inhaltszusammenfassung für Buderus Logamax plus GB062-24 K
- Seite 1 Installations- und Wartungsanleitung für den Fachmann Gas-Brennwertgerät Logamax plus GB062-24 K Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Warmwasserbereitung einstellen ....25 Symbolerklärung und Sicherheitshinweise ....3 7.6.1 Warmwassertemperatur einstellen. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise 16.2 Störungen, die im Display angezeigt werden ..46 Symbolerklärung und Sicherheitshinweise 16.3 Störungen, die nicht im Display angezeigt werden ..47 16.4 Störungen, die an der LED der Heizungspumpe Symbolerklärung angezeigt werden . -
Seite 4: Allgemeine Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise H Hinweise für die Zielgruppe H Lebensgefahr durch Vergiftung mit Abgasen Diese Installationsanleitung richtet sich an Fachkräfte Bei austretendem Abgas besteht Lebensgefahr. für Gas- und Wasserinstallationen, Heizungs- und ▶ Darauf achten, dass Abgasrohre und Dichtungen Elektrotechnik. -
Seite 5: H Übergabe An Den Betreiber
Symbolerklärung und Sicherheitshinweise H Elektroarbeiten Elektroarbeiten dürfen nur Fachleute für Elektro- installationen ausführen. Vor dem Beginn der Elektroarbeiten: ▶ Netzspannung allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern. ▶ Spannungsfreiheit feststellen. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls beachten. H Übergabe an den Betreiber Weisen Sie den Betreiber bei der Übergabe in die Be- dienung und die Betriebsbedingungen der Heizungs- anlage ein. -
Seite 6: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt Lieferumfang Produktidentifikation Typschild Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seriennummer des Produkts. Die Position des Typschilds finden Sie in der Produktübersicht. Zusatztypschild Das Zusatztypschild enthält Angaben zu Produktname und die wichtig- sten Produktdaten. Es befindet sich an einer von außen gut erreichbaren Stelle des Produkts. -
Seite 7: Abmessungen Und Mindestabstände
Angaben zum Produkt Abmessungen und Mindestabstände Ø125 Ø80 5,2 % ≥ 100 ≥ 100 R 1 / 2 R 3 / 4 R 1 / 2 R 3 / 4 R 3 / 4 0 010 006 913-001 Bild 2 Abmessungen und Mindestabstände (mm) Wandstärke S K [mm] für Ø... -
Seite 8: Produktübersicht
Angaben zum Produkt Produktübersicht 0010006953-002 Bild 3 Produktübersicht Logamax plus – 6720864818 (2017/07) -
Seite 9: Vorschriften
Vorschriften Legende zu Bild 3: Vorschriften Siphon Warmwasser-Temperaturfühler (nur GB062 ..K..-Geräte) Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des Durchflussmesser (Turbine) (nur GB062 ..K..-Geräte) Produkts alle geltenden nationalen und regionalen Vorschriften, techni- Druckwächter schen Regeln und Richtlinien. Automatischer Entlüfter Das Dokument 6720807972 enthält Informationen zu geltenden Sicherheitsventil (Heizung) Vorschriften. -
Seite 10: Abgasführung
Abgasführung 4.2.3 Abgasführung im Schacht Abgasführung Anforderungen Zulässige Abgaszubehöre • An die Abgasleitung im Schacht darf nur ein Gerät angeschlossen Das Abgaszubehör ist Bestandteil der CE-Zulassung des Geräts. Aus werden. diesem Grund dürfen nur die vom Hersteller als Zubehör angebotenen •... -
Seite 11: Senkrechte Abgasführung
Abgasführung Schachtmaße 4.2.4 Senkrechte Abgasführung ▶ Prüfen, ob die zulässigen Schachtmaße gegeben sind. Erweiterung mit Abgaszubehören Das Abgaszubehör „Luft-Abgas-Führung senkrecht“ kann mit den Abgas- zubehören „konzentrisches Rohr“, „konzentrischer Bogen“ oder „Prüföffnung“ erweitert werden. Abgasführung über Dach Es genügt ein Abstand von 0,4 m zwischen der Mündung der Abgaszube- höre und der Dachfläche, da die Nennwärmeleistung der aufgeführten Geräte unter 50 kW liegt. -
Seite 12: Waagerechte Abgasführung
Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgas- zubehörs und Dachfläche, da die Nennwärmeleistung der genannten Geräte unter 50 kW liegt. Die Buderus Dachgauben erfüllen die Anforderungen an die Mindest- maße. • Die Mündung muss Dachaufbauten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen um mindestens... -
Seite 13: Abgasrohrlängen
Abgasführung Abgasrohrlängen 4.3.1 Zulässige Abgasrohrlängen Die erforderlichen Umlenkungen einer Abgasführung (z. B. Bogen auf dem Gerät und Stützbogen im Schacht bei B ) sind in den maximalen Die maximal zulässigen Abgasrohrlängen sind in Tabelle 10 beschrie- Rohrlängen schon berücksichtigt. ben. Die Abgasrohrlänge L (ggf. Summe von L und L ) ist die Ge- samtlänge der Abgasführung. -
Seite 14: Bestimmung Der Abgasrohrlängen Bei Einfachbelegung
Abgasführung 4.3.2 Bestimmung der Abgasrohrlängen bei Einfachbelegung 6 720 612 662-04.6O 6 720 612 662-17.6O Bild 7 Abgasführung im Schacht nach B Bild 9 Abgasführung mit konzentrischem Rohr im Schacht nach C 6 720 612 667-05.7O 0 010 004 704-001 Bild 8 Abgasführung im Schacht nach B Bild 10 Abgasführung im Schacht nach C... - Seite 15 Abgasführung 6 720 612 662-09.6O 6 720 612 662-22.2O Bild 11 Abgasführung im Schacht nach C Bild 13 Abgasführung senkrecht nach C 5,2 % 6 720 612 662-25.3O 6 720 612 662-12.7O Bild 12 Abgasführung waagerecht nach C Bild 14 Abgasführung an der Fassade nach C Logamax plus –...
- Seite 16 Abgasführung Einbausituation analysieren Beispiel: Abgasführung nach C ▶ Aus der Einbausituation vor Ort folgende Größen bestimmen: – Art der Abgasrohrführung – Abgasführung nach z. B. TRGI/CEN – Gas-Brennwertgerät Ø 200 – Waagerechte Rohrlänge – Senkrechte Rohrlänge – Anzahl der zusätzlichen 87°-Bögen im Abgasrohr –...
-
Seite 17: Bestimmung Der Abgasrohrlängen Bei Mehrfachbelegung
Abgasführung 4.3.3 Bestimmung der Abgasrohrlängen bei Mehrfachbelegung Gruppe Geräte mit maximaler Leistung bis 16 kW Geräte mit maximaler Leistung zwischen 16 und 28 kW Geräte mit maximaler Leistung bis 30 kW Tab. 18 Gruppierung der Geräte Anzahl der Geräte Art der Geräte Maximale Abgasrohrlänge im Schacht L 2 ×... -
Seite 18: Installation
Faktor für die Erhöhung der Wirtschaftlichkeit, der Funk- ▶ Wenn die Baubehörde eine Neutralisationseinrichtung fordert, die tionssicherheit, der Lebensdauer und der Betriebsbereitschaft einer Buderus Neutralisationseinrichtung (Zubehör) verwenden. Heizungsanlage. ▶ Bei Flüssiggas Druckregelgerät mit Sicherheitsventil einbauen. HINWEIS: Schwerkraftheizungen Beschädigung des Wärmetauschers oder Störung im Wärme-... - Seite 19 Installation Wasseraufbereitung Heizwasserzusätze Heizwasserzusätze, z. B. Korrosionsschutzmittel, sind nur bei ständigem 2,60 Sauerstoffeintrag erforderlich, der durch andere Maßnahmen nicht 2,40 verhindert werden kann. Informieren Sie sich vor der Verwendung beim 2,20 Hersteller des Heizwasserzusatzes über die Eignung für den Wärme- 2,00 erzeuger und alle anderen Werkstoffe in der Heizungsanlage.
-
Seite 20: Größe Des Ausdehnungsgefäßes Prüfen
Installation Größe des Ausdehnungsgefäßes prüfen Gerätemontage vorbereiten Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das eingebaute Ausdehnungsgefäß ausreicht oder ein zusätzliches Ausdehnungsgefäß benötigt wird (nicht für Fußbodenheizung). Zur leichteren Montage der Rohrleitungen empfehlen wir die Verwen- dung einer Montageanschlussplatte. Weitere Angaben zu diesem Für die gezeigten Kennlinien wurden folgende Eckdaten berücksichtigt: Zubehör finden Sie in unserem Gesamtkatalog. - Seite 21 Installation ▶ Steuergerät auf den zwei Haken aufhängen. Gerät aufhängen ▶ Kennzeichnung des Bestimmungslands und die Übereinstimmung der Gasart prüfen ( 6). ▶ Transportsicherungen entfernen. ▶ Gerät aufhängen. Rohrleitungen installieren GEFAHR: Geräteschaden durch verschmutztes Heizwasser! Rückstände im Rohrnetz können das Gerät beschädigen. ▶...
-
Seite 22: Anlage Füllen Und Auf Dichtheit Prüfen
Elektrischer Anschluss Anlage füllen und auf Dichtheit prüfen Elektrischer Anschluss HINWEIS: Allgemeine Hinweise Inbetriebnahme ohne Wasser beschädigt das Gerät! ▶ Gerät nur mit Wasser gefüllt betreiben. WARNUNG: Lebensgefahr durch elektrischen Strom! Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann zum Stromschlag führen. -
Seite 23: Anschlussbereich
1. Zündleitung abziehen. 6.3.1 Regler anschließen 2. Abdeckung abnehmen. Das Gerät nur mit einem Buderus Regler betreiben. Es können EMS-Bus-Regler und 24-V-On/Off-Regler angeschlossen werden. Der Anschluss ist für beide Reglertypen gleich. Einbau und elektrischer Anschluss siehe jeweilige Installationsanleitung. 1. Abdeckung entfernen. -
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Gerät einschalten HINWEIS: ▶ Gerät an der Taste K einschalten. Inbetriebnahme ohne Wasser beschädigt das Gerät! Das Gerät geht in den Sommerbetrieb und das Display zeigt bis der Sommerbetrieb ausgeschaltet ist ( Kapitel 7.9). ▶ Gerät nur mit Wasser gefüllt betreiben. Vor der Inbetriebnahme Beim ersten Einschalten wird das Gerät einmalig entlüftet. -
Seite 25: Warmwasserbereitung Einstellen
Inbetriebnahme Warmwasserbereitung einstellen Heizungsregelung einstellen 7.6.1 Warmwassertemperatur einstellen Die Warmwassertemperatur kann zwischen 40 °C und ca. 60 °C einge- Beachten Sie die Bedienungsanleitung des verwendeten Heizungsreg- stellt werden. lers. Dort wird Ihnen gezeigt, ▶ Die Taste drücken. ▶ wie Sie die Raumtemperatur einstellen können, Die eingestellte Warmwassertemperatur wird angezeigt. -
Seite 26: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Heizungspumpe Ausschalten/Standby-Betrieb Kennlinie der Heizungspumpe ändern Die Drehzahl der Heizungspumpe kann am Klemmenkasten der Pumpe geändert werden. Das Gerät hat einen Blockierschutz der ein Festsitzen der Heizungs- ▶ Um möglichst viel Energie zu sparen und eventuelle Strömungs- pumpe und des 3-Wege-Ventils nach längerer Betriebspause verhindert. geräusche gering zu halten, niedrige Pumpenkennlinie einstellen. -
Seite 27: Einstellungen Im Servicemenü
Einstellungen im Servicemenü Einstellungen im Servicemenü Das Servicemenü ermöglicht das Einstellen und Prüfen vieler Geräte- funktionen. Es umfasst: • Menü 1 • Menü 2 • Menü 3 10.1 Servicemenü bedienen Menü aufrufen Die Beschreibung finden Sie vor den Übersichtstabellen der einzelnen Menüs. -
Seite 28: Übersicht Der Servicefunktionen
Einstellungen im Servicemenü 10.2 Übersicht der Servicefunktionen 10.2.1 Menü 1 ▶ Pfeiltasten und gleichzeitig drücken, bis im Display L.1 ange- zeigt wird. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar- ▶ Taste drücken, um Einstellungen im Menü 1 (L.1) vorzunehmen. gestellt. - Seite 29 Einstellungen im Servicemenü Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung Temperaturintervall für Aus- und Wieder- • 0 … 5 … 30 Kelvin Differenz zwischen aktueller Vorlauftemperatur einschalten des Brenners und Vorlaufsolltemperatur bis zum Einschalten des Brenners. Bei Anschluss eines außentemperaturgeführtem Heizungsreglers optimiert der Heizungsregler diese Einstellung.
- Seite 30 Einstellungen im Servicemenü Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung Bautrockenfunktion • 0: Ausgeschaltet Die Bautrockenfunktion des Gerätes entspricht nicht der Estrichtrocknungsfunktion (dry func- • 1: Eingeschaltet tion) des außentemperaturgeführten Reglers. Bei eingeschalteter Bautrockenfunktion ist kein Warmwasserbetrieb und kein Schornsteinfeger- betrieb (z. B. zur Gaseinstellung) möglich. Solange die Bautrockenfunktion aktiv ist, blinkt das Symbol Beleuchtung LC-Display dauerhaft...
-
Seite 31: Menü 2
Einstellungen im Servicemenü 10.2.2 Menü 2 ▶ Pfeiltasten und gleichzeitig drücken, bis im Display L.1 ange- zeigt wird. ▶ Pfeiltaste so oft drücken, bis im Display L.2 angezeigt wird. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben ▶ Taste drücken, um Einstellungen im Menü... -
Seite 32: Menü 3
Einstellungen im Servicemenü 10.2.3 Menü 3 ▶ Pfeiltasten und gleichzeitig drücken, bis im Display L.1 ange- zeigt wird. ▶ Pfeiltaste so oft drücken, bis im Display L.3 angezeigt wird. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben ▶ Taste drücken, um Einstellungen im Menü... -
Seite 33: Gaseinstellung Prüfen
Gaseinstellung prüfen Gaseinstellung prüfen Die Geräte sind ab Werk für die Erdgasgruppe 2H auf Wobbe-Index 11.2 Gas-Luft-Verhältnis prüfen und ggf. einstellen 15 kWh/m und 20 mbar Anschlussdruck eingestellt und plombiert. ▶ Gerät ausschalten. • Wird das Gerät mit der gleichen Gasart wie der ab Werk eingestellten ▶... -
Seite 34: Gas-Anschlussdruck Prüfen
Gaseinstellung prüfen ▶ CO -Gehalt oder O -Gehalt für die maximale Nennwärmeleistung 11.3 Gas-Anschlussdruck prüfen gemäß Tabelle einstellen. ▶ Gerät ausschalten und den Gashahn schließen. ▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck- maximale Nenn- minimale Nenn- messgerät anschließen. wärmeleistung wärmeleistung Gasart... -
Seite 35: Abgasmessung
Abgasmessung Abgasmessung 12.1 Schornsteinfegerbetrieb 12.3 -Messung im Abgas Im Schornsteinfegerbetrieb läuft das Gerät mit maximaler Nennwärme- Für die Messung eine Mehrloch-Abgassonde verwenden. leistung. ▶ Stopfen am Abgasmessstutzen [1] entfernen ( Bild 37). ▶ Abgassonde bis zum Anschlag in den Stutzen schieben und Mess- stelle abdichten. -
Seite 36: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Inspektion und Wartung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. 14.1 Sicherheitshinweise zu Inspektion und Wartung Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz H Hinweise für die Zielgruppe werden strikt eingehalten. -
Seite 37: Letzte Gespeicherte Störung Abrufen
Inspektion und Wartung H Geräteschaden durch austretendes Wasser! 14.4 Elektroden prüfen und Wärmeblock reinigen Austretendes Wasser kann das Steuergerät beschädi- VORSICHT: gen. Verbrennungsgefahr durch heiße Oberflächen! ▶ Steuergerät abdecken vor Arbeiten an wasser- Einzelne Bauteile des Heizkessels können auch nach längerer Außer- betriebnahme sehr heiß... -
Seite 38: Inspektion Und Wartung
Inspektion und Wartung ▶ Elektroden-Set mit Dichtung abnehmen und Elektroden auf Ver- ▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen. schmutzung prüfen, ggf. reinigen oder tauschen. ▶ Brenner herausnehmen. 6 720 611 626-82.1R 6 720 613 630-01.3ITL Bild 41 Brenner herausnehmen Bild 43 Unteren Verdrängungskörper herausnehmen ▶... -
Seite 39: Kondensatsiphon Reinigen
Inspektion und Wartung ▶ Rückstände absaugen und Prüföffnung wieder verschließen. 14.5 Kondensatsiphon reinigen ▶ Mit einer Taschenlampe und einem Spiegel kann der Wärmeblock auf WARNUNG: Rückstände geprüft werden. Lebensgefahr durch Vergiftung! Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase austreten. ▶... -
Seite 40: Membran (Abgasrückströmsicherung) In Der Mischeinrichtung Prüfen
Inspektion und Wartung 14.6 Membran (Abgasrückströmsicherung) in der 14.7 Sieb im Kaltwasserrohr prüfen Mischeinrichtung prüfen 1. Klammer entfernen. ▶ Mischeinrichtung ausbauen ( Bild 39). 2. Sicherheitsventil herausziehen. ▶ Membran auf Verschmutzung und Risse prüfen. 6 720 615 492-18.3TT Bild 48 Membran in der Mischeinrichtung 0 010 006 637-001 Bild 49 Sicherheitsventil (Heizkreis) abnehmen 1. -
Seite 41: Plattenwärmetauscher Prüfen
Inspektion und Wartung 14.8 Plattenwärmetauscher prüfen 14.11 Automatischen Entlüfter ausbauen Bei ungenügender Warmwasserleistung: 1. Klammer entfernen. ▶ Sieb im Kaltwasserrohr auf Verschmutzung prüfen ( Kapitel 14.7). 2. Automatischen Entlüfter herausziehen. ▶ Plattenwärmetauscher mit einem für Edelstahl (1.4401) freige- gebenen Entkalkungsmittel entkalken. -oder- ▶... -
Seite 42: 14.13 Gasarmatur Ausbauen
Inspektion und Wartung 14.13 Gasarmatur ausbauen 14.14 Heizungspumpe ausbauen ▶ Gashahn schließen 1. Stecker abziehen. 2. Schrauben entfernen. 1. Verriegelungen am Gasrohr öffnen. 3. Pumpenkopf nach vorn herausziehen. 2. Gasrohr abnehmen. 3. Stecker (24 V) an der Gasarmatur abziehen. 4. Mutter lösen. 0 010 006 639-002 Bild 56 Heizungspumpe ausbauen 14.15 Motor des 3-Wege-Ventils ausbauen... -
Seite 43: 14.16 Wärmeblock Ausbauen
Inspektion und Wartung 14.16 Wärmeblock ausbauen 1. Abgasrohr ausklipsen und nach oben schieben. 2. Abgasrohr nach rechts drehen. ▶ Saugrohr und Mischeinrichtung ausbauen ( Bild 39, Seite 37). 3. Wärmeblock herausnehmen. ▶ Gebläse ausbauen ( Bild 40, Seite 37). 1. Klammer entfernen. 2. -
Seite 44: 14.17 Checkliste Für Die Inspektion Und Wartung
Inspektion und Wartung 14.17 Checkliste für die Inspektion und Wartung Datum Letzte gespeicherte Störung im Steuergerät abrufen, Servicefunktion 6.A ( Kapitel 10.2 ab Seite 28). Luft-Abgas-Führung optisch prüfen. Gas-Anschlussdruck prüfen mbar ( Seite 33). Gas-Luft-Verhältnis für min./max. Nenn- min. % wärmeleistung prüfen (... -
Seite 45: Anzeigen Im Display
Anzeigen im Display Anzeigen im Display Störungen Das Display zeigt folgende Anzeigen (Tabelle 31 und 32): 16.1 Störungen beheben Angezeigter Wert Beschreibung GEFAHR: Ziffer, Punkt, Ziffer oder Servicefunktion Explosion! Buchstabe, Punkt gefolgt von ( Kapitel 10.2 ab Seite 28) Buchstabe ▶... -
Seite 46: Störungen, Die Im Display Angezeigt Werden
Störungen 16.2 Störungen, die im Display angezeigt werden Display Beschreibung Beseitigung Fülldruck der Heizungsanlage zu gering. ▶ Wasser nachfüllen. Gebläse läuft nicht. ▶ Gebläsekabel mit Stecker und Gebläse prüfen, ggf. tauschen. Differenzdruckwächter öffnet nicht bei abge- ▶ Differenzdruckwächter und Verkabelung prüfen, Verbindungs- schaltetem Gebläse. -
Seite 47: Störungen, Die Nicht Im Display Angezeigt Werden
Störungen Display Beschreibung Beseitigung Interne Datenstörung. ▶ Elektronik auf Grundeinstellung zurücksetzen (Servicefunktion 8.E). Außentemperaturfühler nicht erkannt. ▶ Außentemperaturfühler und Anschlusskabel auf Unterbrechung prüfen, ggf. tauschen. ▶ Außentemperaturfühler korrekt an den Anschlussklemmen A und F anschließen. Interne Störung. ▶ Taste für mindestens 5 Sekunden drücken (= reset) und los- lassen. -
Seite 48: Störungen, Die An Der Led Der Heizungspumpe Angezeigt Werden
Störungen 16.4 Störungen, die an der LED der Heizungspumpe angezeigt werden Die Heizungspumpe zeigt ihren Status über eine LED am Schalter der Pumpendrehzahl. Status der LED Bedeutung Mögliche Ursache Abhilfe Grün leuchtend Die Pumpe arbeitet normal. Kein Leuchten/blinken Die Pumpe hat keinen Strom. 1. -
Seite 49: Anhang
Anhang Anhang 17.1 Inbetriebnahmeprotokoll für das Gerät Kunde/Anlagenbetreiber: Name, Vorname Straße, Nr. Telefon/Fax PLZ, Ort Anlagenersteller: Auftragsnummer: Gerätetyp: (Für jedes Gerät ein eigenes Protokoll ausfüllen!) Seriennummer: Datum der Inbetriebnahme: Einzelgerät | Kaskade, Anzahl der Geräte: .. Keller | Dachgeschoss | sonstiger: Aufstellraum: Lüftungsöffnungen: Anzahl: .., Größe: ca. - Seite 50 Anhang Geänderte Servicefunktionen: Hier die geänderten Servicefunktionen auslesen und Werte eintragen. Aufkleber „Einstellungen im Servicemenü“ ausgefüllt und angebracht. Heizungsregelung: Außentemperaturgeführte Regelung Raumtemperaturgeführte Regelung Fernbedienung × ..Stück, Kodierung Heizkreis(e): Raumtemperaturgeführte Regelung × ..Stück, Kodierung Heizkreis(e): ...
-
Seite 51: Elektrische Verdrahtung
Anhang 17.2 Elektrische Verdrahtung PE N L PUMP T1.6A 0 010 006 954-002 Bild 60 Elektrische Verdrahtung Gasarmatur [13] Druckwächter Vorlauftemperaturfühler [14] 230-V-Anschlusskabel Zündelektrode [15] Zündtrafo Überwachungselektrode [16] Sicherung Wärmeblock-Temperaturbegrenzer [17] Anschluss Außentemperaturfühler Gebläse [18] Anschluss EMS oder On/Off-Regler Turbine [19] Diagnoseschnittstelle 3-Wege-Ventil [20] Differenzdruckwächter... -
Seite 52: Technische Daten
Anhang 17.3 Technische Daten GB062-24 K Einheit Erdgas Propan Wärmeleistung/-belastung Max. Nennwärmeleistung (P ) 40/30 °C 25,4 25,4 Max. Nennwärmeleistung (P ) 50/30 °C 25,2 25,2 Max. Nennwärmeleistung (P ) 80/60 °C 24,1 24,1 Max. Nennwärmebelastung (Q 24,7 24,7 Min. Nennwärmeleistung (P ) 40/30 °C Min. -
Seite 53: Kondensatzusammensetzung
Anhang GB062-24 K Einheit Erdgas Propan Allgemeines Elektrische Spannung AC ... V Frequenz Max. Leistungsaufnahme (Standby) Max. Leistungsaufnahme (Heizbetrieb) Max. Leistungsaufnahme (Warmwasser) Energie-Effizienz-Index (EEI) Heizungspumpe – ≤ 23 ≤ 23 EMV-Grenzwertklasse – Schallleistungspegel dB(A) Schutzart Max. Vorlauftemperatur °C Max. zulässiger Betriebsdruck (PMS) Heizung Zulässige Umgebungstemperatur °C 0-50... -
Seite 54: Fühlerwerte
Anhang 17.6 Fühlerwerte Temperatur [°C ± 10%] Widerstand [] 14 772 Temperatur [°C ± 10%] Widerstand [] 11 981 95 893 9 786 90 543 8 047 85 522 6 653 80 810 5 523 76 385 4 608 72 228 3 856 68 322 3 243... - Seite 55 Anhang Temperatur [°C ± 10%] Widerstand [] 4 372 4 205 4 045 3 892 3 746 3 605 3 471 3 343 3 220 3 102 2 989 2 880 2 776 2 677 2 581 2 490 2 402 2 317 2 236 2 159...
-
Seite 56: Einstellwerte Für Wärmeleistung
Anhang 17.7 Einstellwerte für Wärmeleistung 17.7.1 GB062-24 K Brennwert [kWh/m 11,2 S(0 °C) Heizwert [kWh/m i(15 °C) Display Leistung [kW] Belastung [kW] Gasmenge [l/min bei t = 80/60 °C] 10,4 10,7 11,6 11,9 12,9 13,2 14,1 14,5 15,4 15,7 16,6 17,0 17,8 18,3... - Seite 60 Göllnergasse 15 - 17 A-1030 Wien Tel.: +43 (0)1/7980310 Fax.: +43 (0)1/79722-8098 Technische Hotline: 0810 / 810 555 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
