EL-483 MULTI
I. Beschreibung
Der Temperaturregler EL-483 MULTI zPID ist für den Betrieb von ZH-Kesseln mit
Schneckenzuführung bestimmt. Er steuert eine Wasserzirkulationspumpe, Warmwasserpumpe (WW),
Pumpe für die Fußbodenheizung, Umwälzpumpe, das Gebläse (Ventilator) sowie die Brennstoffzuführung.
Der Regler besitzt ein eingebautes Steuermodul für das Ventil. Das Gerät kann auch mit zwei
Mischventilen (mithilfe von Zusatzmodulen ST-61), einem (Standard-)Zweipunkt-Raumthermostaten
oder einem Raumthermostaten mit RS-Kommunikation, einem GSM-Modul und einem Ethernet-Modul
zusammenarbeiten.
Ein Vorzug des Steuergeräts ist seine einfache Bedienung. Der Benutzer nimmt alle
Veränderungen von Parametern mithilfe des Impulsdrehknopfes vor. Ein weiterer Vorzug ist das große
und übersichtliche graphische Display, auf dem der Benutzer den aktuellen Betriebszustand des Kessels
genau einsehen kann.

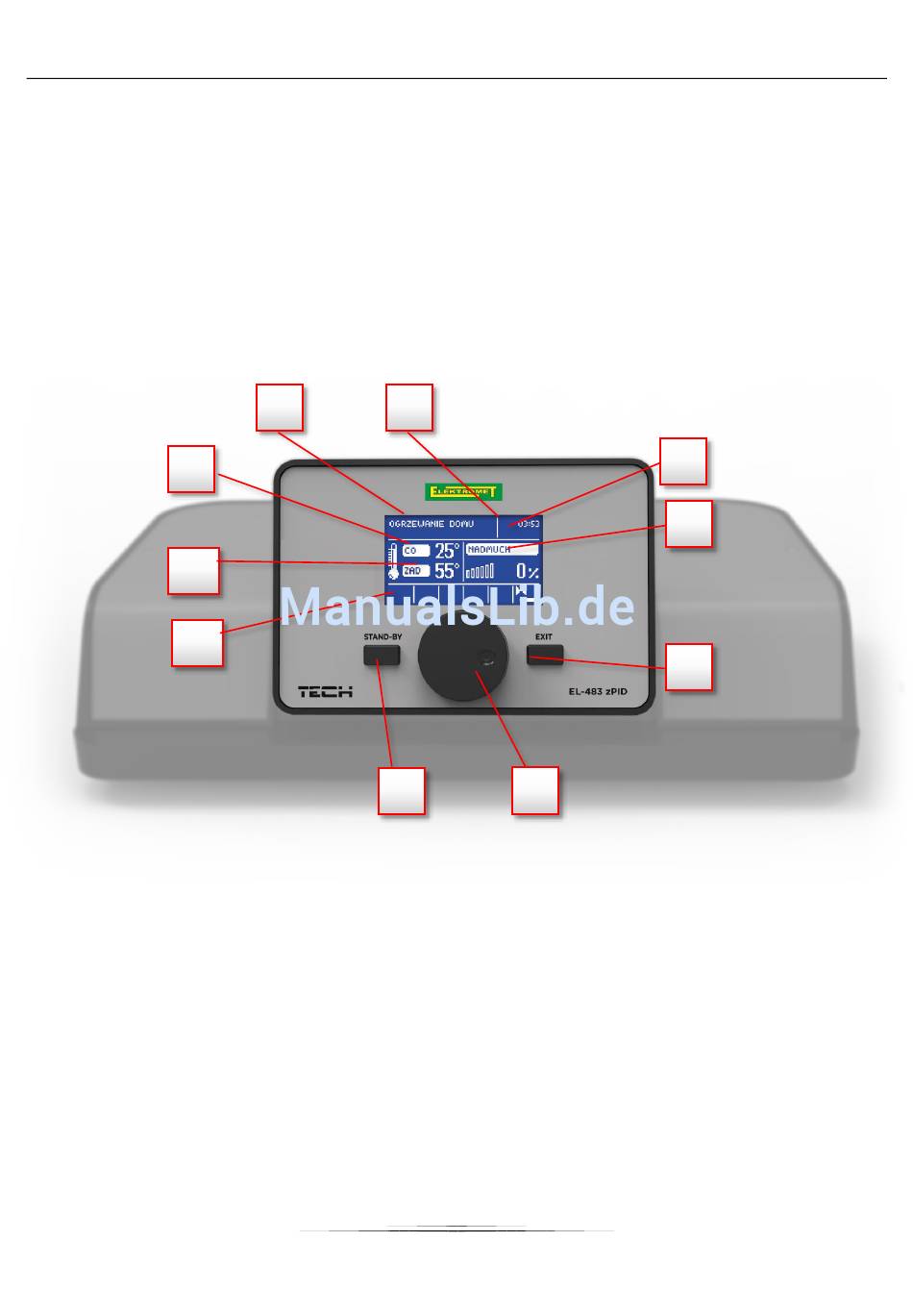

Eine beispielhafte Ansicht des Hauptbildschirms:
1
10
9
1. AKTUELLE KESSELTEMPERATUR
2. BETRIEBSMODUS
3. UHR
4. ABGASTEMPERATUR
5. VENTILATOR
6. EXIT
7. DREHKNOPF DES IMPULSGEBERS
8. STANDBY-TASTE
9. ZUFÜHRUNG, GEBLÄSE, PUMPEN: ZH-, WW-, FUSSBODEN-, UMWÄLZ-
10. KESSEL-SOLLTEMPERATUR
2
3
8
7
5
4
5
6
