ULTRACURVE PRO DEQ2496 Bedienungsanleitung
Das Bandpass-Filter erhöht bzw. senkt den Pegel des Frequenzbereichs
um die Mittenfrequenz herum.
Hinsichtlich GAIN und BW(OCT) kann der Wert durch Druck auf das große
Datawheel zurückgesetzt werden.
Mit dem A-Taster wechseln Sie auch in diesem Menü zwischen dem linken und
dem rechten Signal. Sollte unter dem UTILITIES-Menü (Kap. 3.5) der Stereo
LINK-Modus gewählt sein, so gelten die Parameterwerte für beide Seiten.
Um auf die erste Seite des PEQ-Menüs zu gelangen, muss mindestens
ein Filter auf Seite 2 aktiviert sein.
3.2.3 Das DEQ-Menü
Drücken Sie den DEQ-Taster, um ins DEQ-Menü zu gelangen. Aufgrund der
Komplexität des Dynamic EQs sind die Einstel lungen auf drei Seiten verteilt.
Zur Erklärung:
Ein Dynamic EQ beeinflusst einen definierten Frequenz bereich
eines Signals in Abhängigkeit vom Lautstärke pegel. Er kann einen
bestimmten Frequenzbereich entweder anheben oder absenken.
Das hängt von der Gain-Einstellung ab, die Sie vorgenommen haben.
Wird nun mit der Gain-Regelung eine Absenkung des betreffenden
Frequenzbereichs bestimmt und eine vorher festgelegte Pegelschwelle
(THRESHOLD) über schritten, so greift der EQ in das Klangbild ein und
verringert den Pegel des gewünschten Frequenz bereichs. Das Maß der
Absenkung wird durch den RATIO-Wert definiert. Wird der Threshold-
Wert wieder unterschritten, so wird der Frequenzgang wieder
"geglättet". Das bedeutet, der Dynamic EQ greift nicht mehr ein.
Wenn Sie mit der GAIN-Regelung eine Anhebung bestimmt haben,
wird ein Frequenzbereich in Abhängig keit vom Lautstärkepegel
angehoben. Wenn der Pegel des gewählten Frequenzbands einen
festgelegten Threshold-Wert unter schreitet, so wird dieses in
einem bestimmten Maße (Ratio) verstärkt. Wird der Wert wieder
überschritten, so greift der Dynamic EQ nicht mehr in das Klangbild ein.
Auf den Seiten 1 und 2 des DEQ-Menüs werden die nötigen Einstellungen
gemacht, die den Einsatzpunkt und die Art und Weise der Klangbearbeitung
bestimmen. Zusätzlich wird hier die Regelkurve in Bezug auf THRESHOLD,
GAIN und RATIO grafisch dargestellt. In der Mitte des Displays befindet sich
einmal ein Level-Meter (linke Anzeige) für den gefilterten DEQ-Eingangspegel
(Steuersignal) und ein Gain-Meter (rechte Anzeige), das die Anhebung
bzw. Absenkung anzeigt.
Auf Seite 3 befindet sich ein Frequenzdiagramm, das die Filterkurven in
Abhängigkeit von Frequenz und Pegelschwelle (THRESHOLD) anzeigt.
Den aktuellen DEQ-Eingangspegel können Sie an dem rechts daneben
gelegenen LEVEL-Meter ablesen.

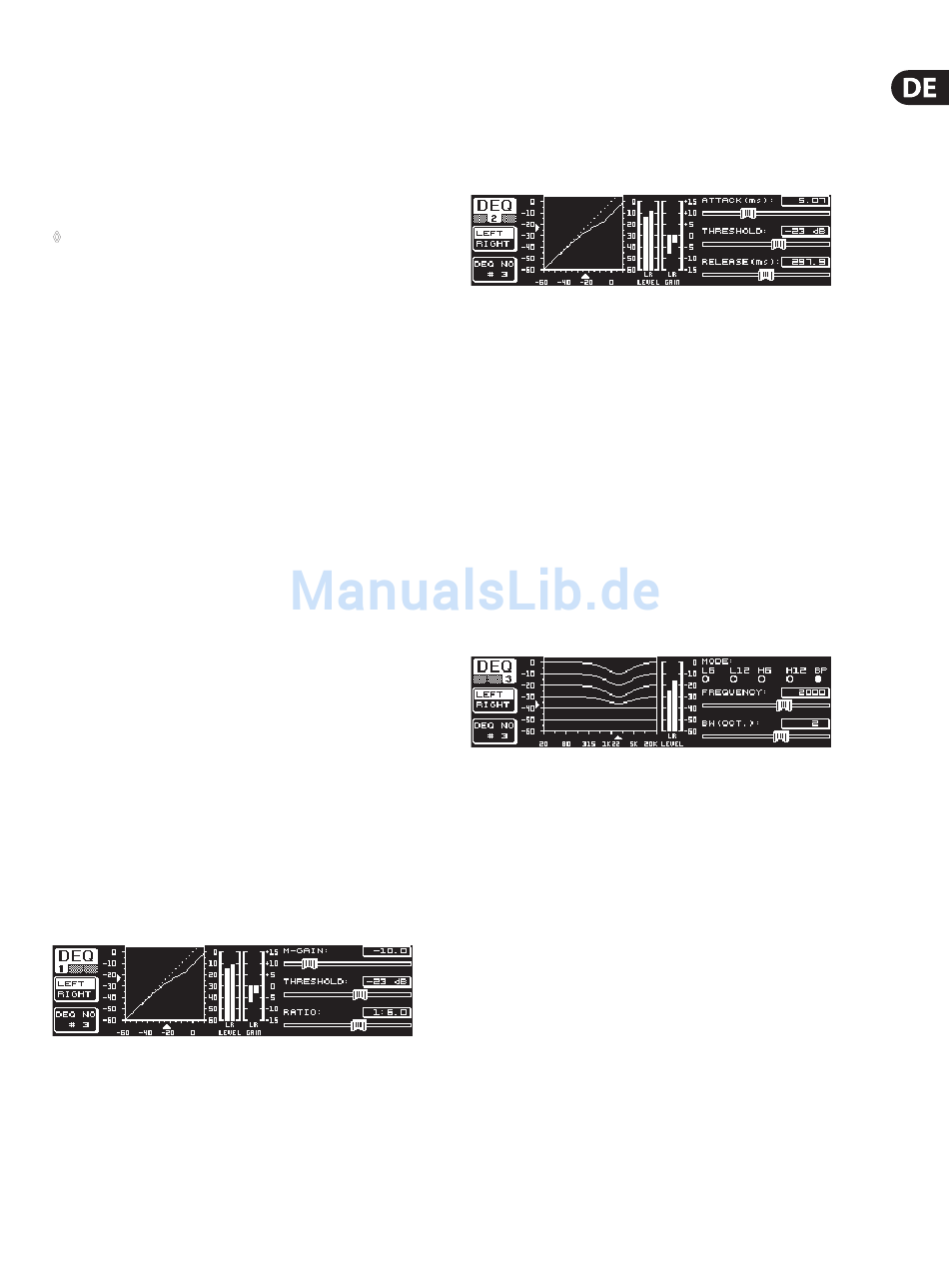

Abb. 3.4: Das DEQ-Menü (Seite 1)
Mit dem Parameter M-GAIN (Make-Up-Gain) auf Seite 1 bestimmen Sie
am oberen Datawheel für das Filter die Verstärkung bzw. Absenkung.
Der Wertebereich erstreckt sich von -15 bis +15 dB. Am Parameter THRESHOLD
wird mit Hilfe des großen Datawheels eine Pegelschwelle definiert, ab der die
Filterfunktion einsetzt. Ist für das Filter eine Absenkung eingestellt worden
(M-GAIN < 0), dann wird der gewünschte Frequenzbereich (siehe Seite 3)
abgesenkt, sobald er den THRESHOLD-Pegel überschreitet. Ist eine Anhebung
gewünscht (M-GAIN > 0), so wird der Frequenzbereich angehoben, sobald der
THRESHOLD-Wert unterschritten wird. Der RATIO-Parameter (unteres Datawheel)
bestimmt, in welchem Maße der betreffende Frequenz bereich abgesenkt/
verstärkt wird, wenn der THRESHOLD-Wert über-/unterschritten wird. Der
Wertebereich liegt hier zwischen 1:2 und 1:100.
Abb. 3.5: Das DEQ-Menü (Seite 2)
Auf der zweiten Seite des DEQ-Menüs (Drücken des DEQ- oder PAGE-Tasters)
können Sie nun noch zwei weitere Dynamikparameter bestimmen.
Unter ATTACK (oberes Datawheel) bestimmen Sie, wie schnell der dynamische
EQ in das Klangbild eingreift, sobald der THRESHOLD-Wert unter- bzw.
überschritten wird. Die ATTACK-Zeiten sind wählbar von 0 bis 200 Millisekunden.
Durch Druck auf diesen Regler können Sie zwischen einer groben und einer feinen
Abstufung wählen.
Am RELEASE-Parameter (unteres Datawheel) können Sie die Rücklaufzeit
einstellen, die der EQ braucht, um nach Unter- bzw. Überschreiten des
THRESHOLD-Werts (je nach GAIN-Einstellung) mit der Dynamikregelung
wieder auszusetzen. Die RELEASE-Zeiten bewegen sich zwischen 20 und
4000 Millisekunden. Auch hier können Sie mit einem Druck auf diesen Regler
zwischen einer groben und einer feinen Abstufung wählen.
Auch auf dieser Seite können Sie den THRESHOLD-Wert editieren
(großes Datawheel), um den Wert problemlos nachregeln zu können,
ohne die Seite wechseln zu müssen.
Abb. 3.6: Das DEQ-Menü (Seite 3)
Auf Seite 3 finden Sie – wie eingangs erwähnt – ein Frequenzdiagramm und
die Gain Reduction-Anzeige. Des weiteren wird unter MODE (oberes Datawheel)
die Art des Filters bestimmt. Hier haben Sie die Wahl zwischen High-Shelving-,
Low-Shelving- und Bandpass-Filtertypen.
Der Parameter FREQUENCY bestimmt die Mittenfrequenz des Filters
(großes Datawheel). Im Fall von Low-Shelving- und High-Shelving-Filter
wird hier die Grenzfrequenz definiert, ab welcher die tiefen bzw. die hohen
Frequenzen bearbeitet werden. Der gesamte Frequenzbereich reicht von 20 Hz
bis 20000 Hz. Mit einem Druck auf das Datawheel können Sie zwischen einer
groben und einer feinen Abstufung wählen (1/6 oder 1/60 Oktave pro Schritt).
Wenn sie unter MODE die Einstellung Bandpass gewählt haben, erscheint rechts
unten der Parameter BW(OCT). Hier können Sie mit dem unteren Datawheel
die gewünschte Bandbreite einstellen. Von diesem Wert hängt ab, wie breit die
entstehende Glockenfilterkurve ist (1/10 Okt. bis 10 Okt.).
Mit dem B-Taster können Sie wählen, welcher der dyna mischen EQs angezeigt
werden soll. Es stehen Ihnen pro Stereoseite drei EQs zur Verfügung.
Durch einen längeren Druck werden die Einstellungen des aktuell angewählten
DEQs zurückgesetzt.
Diese Tabelle zeigt ein Beispiel mit extremen Einstellungen, um die Arbeitsweise
eines dynamischen EQs zu verdeutlichen:
