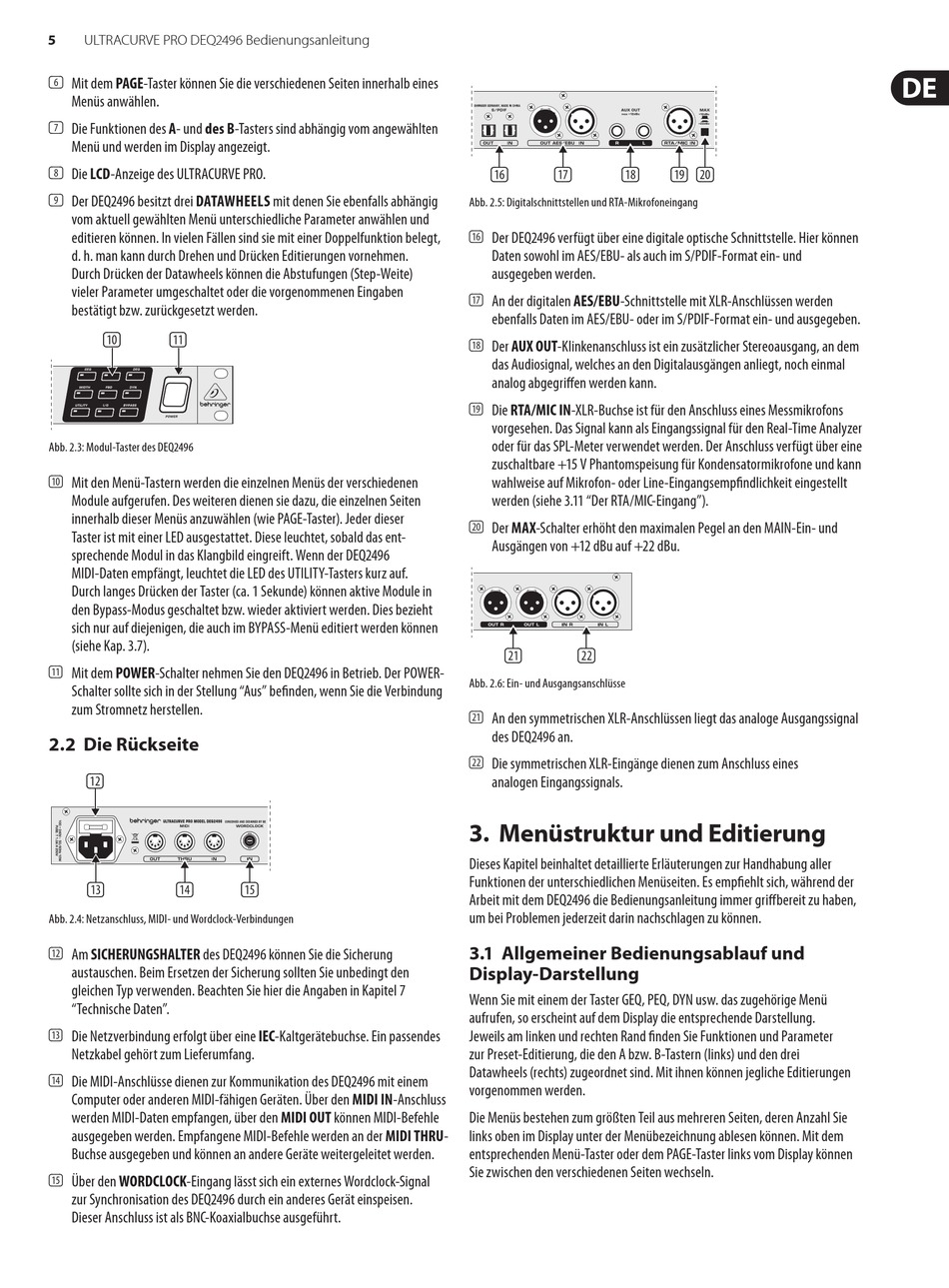

ULTRACURVE PRO DEQ2496 Bedienungsanleitung
(6) Mit dem PAGE-Taster können Sie die verschiedenen Seiten innerhalb eines
Menüs anwählen.
(7) Die Funktionen des A- und des B-Tasters sind abhängig vom angewählten
Menü und werden im Display angezeigt.
(8) Die LCD-Anzeige des ULTRACURVE PRO.
(9) Der DEQ2496 besitzt drei DATAWHEELS mit denen Sie ebenfalls abhängig
vom aktuell gewählten Menü unterschiedliche Parameter anwählen und
editieren können. In vielen Fällen sind sie mit einer Doppelfunktion belegt,
d. h. man kann durch Drehen und Drücken Editierungen vornehmen.
Durch Drücken der Datawheels können die Abstufungen (Step-Weite)
vieler Parameter umgeschaltet oder die vorgenommenen Eingaben
bestätigt bzw. zurückgesetzt werden.
(10) (11)
Abb. 2.3: Modul-Taster des DEQ2496
(10) Mit den Menü-Tastern werden die einzelnen Menüs der verschiedenen
Module aufgerufen. Des weiteren dienen sie dazu, die einzelnen Seiten
innerhalb dieser Menüs anzuwählen (wie PAGE-Taster). Jeder dieser
Taster ist mit einer LED ausgestattet. Diese leuchtet, sobald das ent-
sprechende Modul in das Klangbild eingreift. Wenn der DEQ2496
MIDI-Daten empfängt, leuchtet die LED des UTILITY-Tasters kurz auf.
Durch langes Drücken der Taster (ca. 1 Sekunde) können aktive Module in
den Bypass-Modus geschaltet bzw. wieder aktiviert werden. Dies bezieht
sich nur auf diejenigen, die auch im BYPASS-Menü editiert werden können
(siehe Kap. 3.7).
(11) Mit dem POWER-Schalter nehmen Sie den DEQ2496 in Betrieb. Der POWER-
Schalter sollte sich in der Stellung "Aus" befinden, wenn Sie die Verbindung
zum Stromnetz herstellen.
2.2 Die Rückseite
(12)
(13) (14)
Abb. 2.4: Netzanschluss, MIDI- und Wordclock-Verbindungen
(12) Am SICHERUNGSHALTER des DEQ2496 können Sie die Sicherung
austauschen. Beim Ersetzen der Sicherung sollten Sie unbedingt den
gleichen Typ verwenden. Beachten Sie hier die Angaben in Kapitel 7
"Technische Daten".
(13) Die Netzverbindung erfolgt über eine IEC-Kaltgeräte buchse. Ein passendes
Netzkabel gehört zum Liefer umfang.
(14) Die MIDI-Anschlüsse dienen zur Kommunikation des DEQ2496 mit einem
Computer oder anderen MIDI-fähigen Geräten. Über den MIDI IN-Anschluss
werden MIDI-Daten empfangen, über den MIDI OUT können MIDI-Befehle
ausgegeben werden. Empfangene MIDI-Befehle werden an der MIDI THRU-
Buchse ausgegeben und können an andere Geräte weitergeleitet werden.
(15) Über den WORDCLOCK-Eingang lässt sich ein externes Wordclock-Signal
zur Synchronisation des DEQ2496 durch ein anderes Gerät einspeisen.
Dieser Anschluss ist als BNC-Koaxialbuchse ausgeführt.
(15)
(16) (17) (18)
Abb. 2.5: Digitalschnittstellen und RTA-Mikrofoneingang
(16) Der DEQ2496 verfügt über eine digitale optische Schnittstelle. Hier können
Daten sowohl im AES/EBU- als auch im S/PDIF-Format ein- und
ausgegeben werden.
(17) An der digitalen AES/EBU-Schnittstelle mit XLR-Anschlüssen werden
ebenfalls Daten im AES/EBU- oder im S/PDIF-Format ein- und ausgegeben.
(18) Der AUX OUT-Klinkenanschluss ist ein zusätzlicher Stereo ausgang, an dem
das Audiosignal, welches an den Digitalausgängen anliegt, noch einmal
analog abgegriffen werden kann.
(19) Die RTA/MIC IN-XLR-Buchse ist für den Anschluss eines Messmikrofons
vorgesehen. Das Signal kann als Eingangssignal für den Real-Time Analyzer
oder für das SPL-Meter verwendet werden. Der Anschluss verfügt über eine
zuschaltbare +15 V Phantomspeisung für Kondensator mikrofone und kann
wahlweise auf Mikrofon- oder Line-Eingangsempfindlichkeit eingestellt
werden (siehe 3.11 "Der RTA/MIC-Eingang").
(20) Der MAX-Schalter erhöht den maximalen Pegel an den MAIN-Ein- und
Ausgängen von +12 dBu auf +22 dBu.
(21) (22)
Abb. 2.6: Ein- und Ausgangsanschlüsse
(21) An den symmetrischen XLR-Anschlüssen liegt das analoge Aus gangssignal
des DEQ2496 an.
(22) Die symmetrischen XLR-Eingänge dienen zum Anschluss eines
analogen Eingangssignals.
3. Menüstruktur und Editierung
Dieses Kapitel beinhaltet detaillierte Erläuterungen zur Handhabung aller
Funktionen der unterschiedlichen Menüseiten. Es empfiehlt sich, während der
Arbeit mit dem DEQ2496 die Bedienungs anleitung immer griffbereit zu haben,
um bei Problemen jederzeit darin nachschlagen zu können.
3.1 Allgemeiner Bedienungsablauf und
Display-Darstellung
Wenn Sie mit einem der Taster GEQ, PEQ, DYN usw. das zugehörige Menü
aufrufen, so erscheint auf dem Display die entsprechende Darstellung.
Jeweils am linken und rechten Rand finden Sie Funktionen und Parameter
zur Preset-Editierung, die den A bzw. B-Tastern (links) und den drei
Datawheels (rechts) zugeordnet sind. Mit ihnen können jegliche Editierungen
vorgenommen werden.
Die Menüs bestehen zum größten Teil aus mehreren Seiten, deren Anzahl Sie
links oben im Display unter der Menü bezeichnung ablesen können. Mit dem
entsprechenden Menü-Taster oder dem PAGE-Taster links vom Display können
Sie zwischen den verschiedenen Seiten wechseln.
(19) (20)
