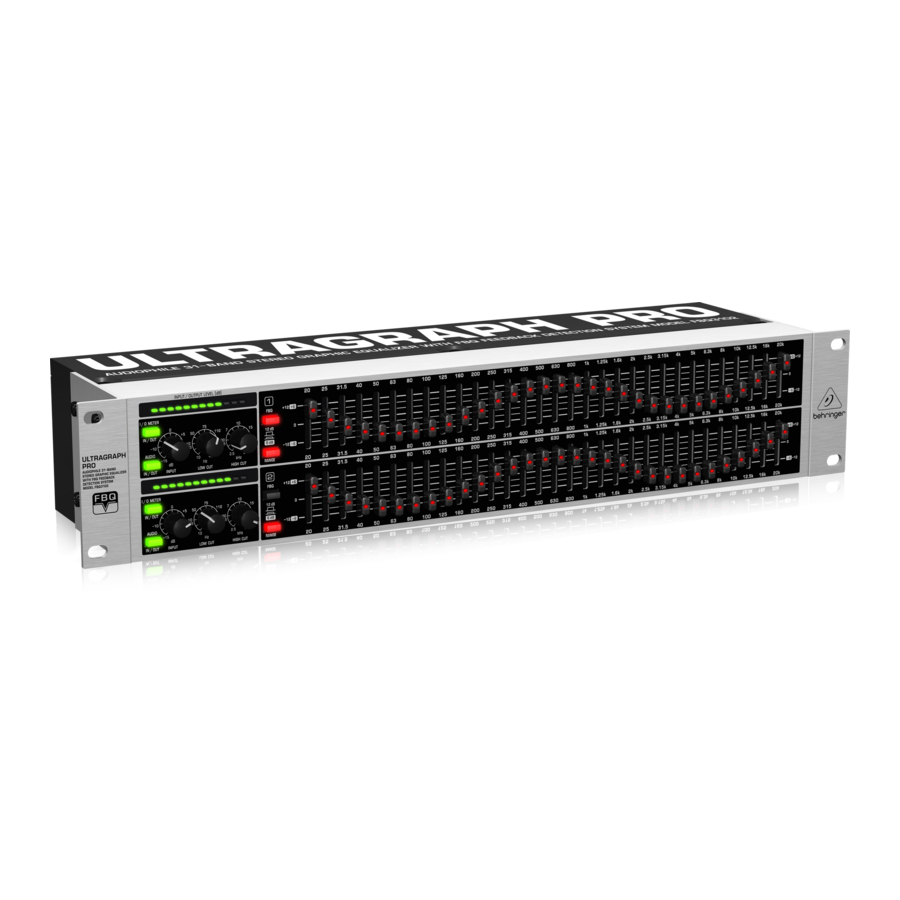

SICHERHEITSHINWEISE ACHTUNG: eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden. WARNUNG: Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
3.1 Die Tonbearbeitung von Stimmen Mittenfrequenz in Hz Klangergebnis (1/3 Oktave Bandbreite) 40 bis 125 Ausprägung des Stimmvolumens bei sonoren Basssängern. 160 bis 250 Grundfrequenzen der Stimme. 315 bis 500 Maßgebend für die Stimmqualität. Entscheidend für die Natürlichkeit der Stimme. Eine zu starke 630 bis 1k Anhebung im Bereich von 315 Hz bis 1 kHz führt zu einer "telefonähnlichen"...
3.2 Die Tonbearbeitung von Instrumenten Mittenfrequenz in Hz (1/3 Klangergebnis Oktave Bandbreite) Grundfrequenzen der Bass Drum, der Tuba und der Orgel. Diese Frequenzen verleihen der Musik kraftvollen Druck. 31 bis 63 Bei zu starker Betonung wird der Bass "schwammig". Das 50 bis 60 Hz-Band wird zur Ausblendung von Brumm- geräuschen benutzt.
4.1 Einbau in ein Rack 4.2 Netzspannung 4.3 Audioverbindungen Ausgang Kabel Eingang Pin 1 Masse Schirm (+) Signal + Störung Pin 2 = (+) Signal Positiv (+)Störung + Signal (-) Signal + Störung Pin 3 = (-) Signal Negativ (-)Störung + Signal 2 x Signal = Signal + 6 dB Störeinstrahlung...
Seite 15
Unsymmetrischer Betrieb Symmetrische Betriebsart mit Mono-Klinkenstecker mit Stereo-Klinkenstecker Spitze = Spitze = Signal heiss (+) Ring = kalt (-) Schaft = Schaft = Masse / Schirm Masse / Schirm Spitze Spitze Ring Schaft Schaft Zugentlastung Zugentlastung Beim Übergang von symmetrischer zu unsym- metrischer Betriebsart müssen Ring und Schaft des Stereo-Klinkensteckers gebrückt werden.
