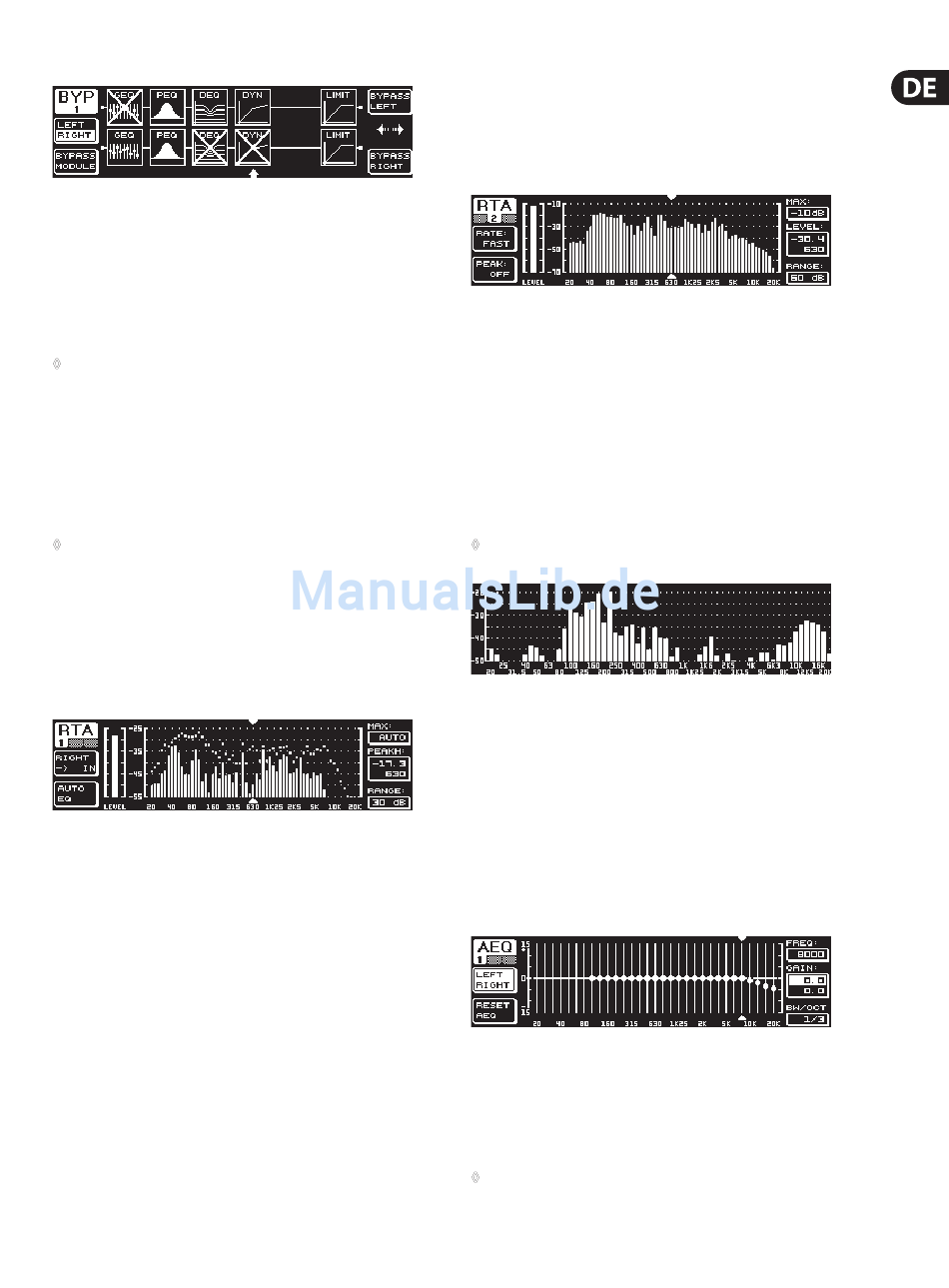

Abb. 3.24: Das BYPASS-Menü
Im DUAL MONO-Modus aktivieren Sie durch Druck auf das entsprechende
Datawheel den Relais-Bypass für die linke (oben: BYPASS LEFT) oder für die rechte
Stereoseite (unten: BYPASS RIGHT). Dadurch wird der jeweilige analoge Eingang
des Geräts direkt an den entsprechenden analogen Ausgang gelegt und die
Module werden umgangen. Im STEREO LINK-Modus werden mit Hilfe des oberen
oder unteren Datawheels die Module beider Seiten gleichzeitig deaktiviert und
man hört das unbearbeitete Eingangssignal (BYPASS ALL).
◊
Wenn Sie den BYPASS-Taster gedrückt halten, werden im DUAL
MONO- sowie im STEREO LINK-Modus die Bypass-Relais beider
Kanäle geschaltet.
Durch Drehen des großen Datawheels können Sie einzelne Module anwählen,
und durch Drücken des selbigen aus dem Signalweg herausnehmen. Das gleiche
ist auch durch Betätigen des B-Tasters (BYPASS MODULE) möglich. Wenn Sie
diesen länger gedrückt halten, werden alle BYPASS-Einstellungen zurückgesetzt.
Durch langes Drücken der entsprechenden Modultaster (GEQ, PEQ etc.) kann der
Bypass für einzelne Module aktiviert bzw. deaktiviert werden.
◊
Beachten Sie bitte, dass die WIDTH-Funktion (Stereo Imager) im DUAL
MONO-Modus nicht aktiviert werden kann, und daher im BYPASS-Menü
auch nicht angezeigt wird.
3.8 Das RTA-Menü (Real-Time Analyzer)
Der ULTRACURVE PRO DEQ2496 verfügt über einen FFT Real-Time Analyzer zur
grafischen Darstellung aller Frequenz bereiche (61 Bänder). Zusätzlich finden
Sie in diesem Menü eine AUTO EQ-Funktion (AEQ) zur automatischen
Frequenz gangkorrektur (siehe Kap. 3.8.1).
Abb. 3.25: Das RTA-Menü (Seite 1)
Auf der ersten Seite wählen Sie mit dem A-Taster das Eingangssignal für den
Analyzer. Diese Einstellungen entsprechen denen, die Sie auch im I/O-Menü
auf Seite 3 vornehmen können. Sie haben die Wahl zwischen MAIN IN bzw.
DIG IN (L + R IN), MAIN OUT (L + R OUT), AUX. OUT/DIG. OUT (L + R DIGOUT)
und RTA IN (MIC/LINE). Diese Anwahl nehmen Sie mit dem A-Taster vor.
Durch langen Druck auf den Taster bestimmen Sie, ob nur das linke, das rechte
oder das gesamte Eingangssignal vom Analyzer angezeigt werden soll
(dies gilt nicht bei angewähltem RTA IN).
In der Einstellung RTA MIC/LINE IN wird das Signal am RTA/MIC-Eingang
angezeigt (siehe 3.11 "Der RTA/MIC-Eingang").
Mit dem Parameter MAX. können Sie je nach Höhe des Signalpegels einen
Ausschnitt des gesamten Pegelspektrums wählen, welcher angezeigt werden soll
(oberes Datawheel). Der eingestellte dB-Wert (0 bis -60 dB) beschreibt dabei die
obere Grenze der Darstellung. Mit einem Druck auf den Regler aktivieren Sie die
AUTO-Funktion, wobei sich der MAX.-Wert nun abhängig vom Lautstärkepegel
des Signals automatisch optimal einstellt. Am RANGE-Parameter können Sie
mit dem unteren Datawheel den anzuzeigenden Dynamikumfang in vier Stufen
bestimmen (15, 30, 60 oder 90 dB). Ausgehend vom gewählten MAX.-Wert wird
dann ein entsprechend großer Dynamikbereich nach unten dargestellt.
Am LEVEL- bzw. PEAKH-Parameter können Sie mit dem großen Datawheel
jedes einzelne der 61 Frequenzbänder anwählen, woraufhin der aktuelle
Lautstärkepegel (LEVEL) oder der PEAK-Wert über der eingestellten Frequenz
angezeigt wird. Die Cursor-Pfeile ober- und unterhalb der Darstellung zeigen
auf den aktuell gewählten Frequenz bereich. Der Lautstärkepegel des gesamten
Signals wird am LEVEL-Meter links neben der RTA-Anzeige dargestellt.
Abb. 3.26: Das RTA-Menü (Seite 2)
Auf der zweiten Seite des RTA-Menüs können Sie mit dem A-Taster (RATE) in vier
Stufen die Rücklaufzeit einstellen (FAST, MID, SLOW und AVRG). In der Einstellung
FAST, MID oder SLOW arbeitet der RTA des DEQ2496 mit Peak-Detektoren.
In der AVRG-Einstellung hingegen werden Durchschnittswerte der Signalpegel
gebildet. Die Arbeitsweise des Analyzers wirkt daraufhin sehr langsam. Mit dem
B-Taster können Sie unter PEAK in fünf Stufen bestimmen, wie schnell die
Anzeige der Pegelspitzen wieder abfällt (FAST, MID, SLOW, HOLD und OFF).
In der Einstellung HOLD werden die Maximalwerte der Frequenzbänder fest
gehalten. Wenn Sie den B-Taster nun für ca. eine Sekunde gedrückt halten,
so werden die vorher "eingefrorenen" Pegelspitzen zurückgesetzt und können
neu ermittelt werden.
◊
Wenn Sie unter PEAK die Einstellung HOLD gewählt haben, so ändert
sich die Bezeichnung des LEVEL-Parameters in PEAKH.
Abb. 3.27: Das RTA-Menü (Seite 3)
Sollte eine größere Darstellung der RTA-Anzeige erwünscht sein,
wechseln Sie bitte auf die Seite 3. Hier wird nur der Analyzer über das
gesamte Display angezeigt. Alle weiteren Funktionen von Seite 2 können
jedoch weiterhin editiert werden (RATE, PEAK usw.).

3.8.1 Die AUTO EQ-Funktion (AEQ)

Innerhalb des RTA-Menüs (Seite 1) gibt es eine AUTO EQ-Funktion, die eine
automatische Einmessung und Frequenz korrektur ermöglicht. Dieses Modul ist
in weitere drei Seiten unterteilt. Bitte beachten Sie, dass bei Verwendung der
AEQ-Funktion ein Messmikrofon am RTA/MIC-Eingang angeschlossen werden
muss (siehe 3.11 "Der RTA/MIC-Eingang").
Abb. 3.28: Das AEQ-Menü (Seite 1)
Seite 1 entspricht in Darstellung und Funktionen dem GEQ-Menü
(siehe Kap. 3.2.1). Hier bestimmen Sie auf manuellem Wege die Zielkurve,
nach der die automatische Frequenzgangkorrektur am entsprechenden
Ein- oder Ausgangssignal vorgenommen werden soll. Sobald Sie die gewünschte
Kurve bestimmt haben, wechseln Sie bitte auf die zweite Seite des AEQ-Menüs.
◊
Bei Aktivierung des AEQ-Menüs werden die aktuellen
GEQ-Einstellungen als Zielkurve über nommen.
