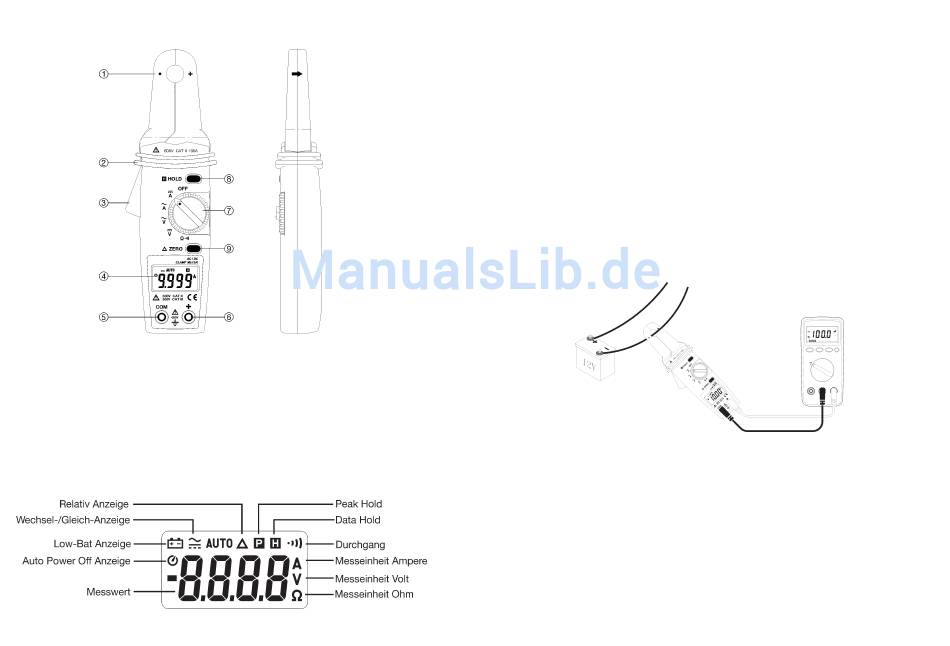

Einzelteilebezeichnung
1. Zangen-Stromsensor
2. Schutzkragen
3. Öffnungsgriff für Zange
4. LC-Display
5. Massebuchse "COM"
LC- Display
6
6. Positive Eingangsbuchse
7. Funktionsdrehschalter
8. Taste für Peak-/Data-Hold
9. Taste für Nullstellung
Sortie analogique
Le Multitesteur VC-80 dispose d'une sortie analogique, cad que
pour une mesure de courant, le courant affiché est convertit par le
multitesteur en une tension de sortie analogique pouvant être préle-
vée au douilles de sortie.
- Branchez le câble de mesure noir à la prise de terre COM et le
câble de mesure rouge à la douille +.
- Branchez le câblage de mesure à l'entrée du multimètre, de l'os-
cilloscope ou similaire.
- Effectuez une mesure de courant. Sur l'appareil branché apparaît
la tension de sortie convertie par le multitesteur.
Avertissement !
Lors des mesures de courant, le multitesteur applique une tension
alternative (10mV 20kHz par Ampère).
Entretien et nettoyage
Nettoyez de temps en temps le boîtier avec un chiffon sec. .
N'utilisez jamais de liquide ou de détergent. Une réparation ne peut
être effectuée que par un spécialiste connaissant les prescriptions
légales (VDE 100, VDE 0701) correspondantes.
Retirez les piles de l'appareil si celui-ci ne doit pas être utilisé pour
une longue période.
