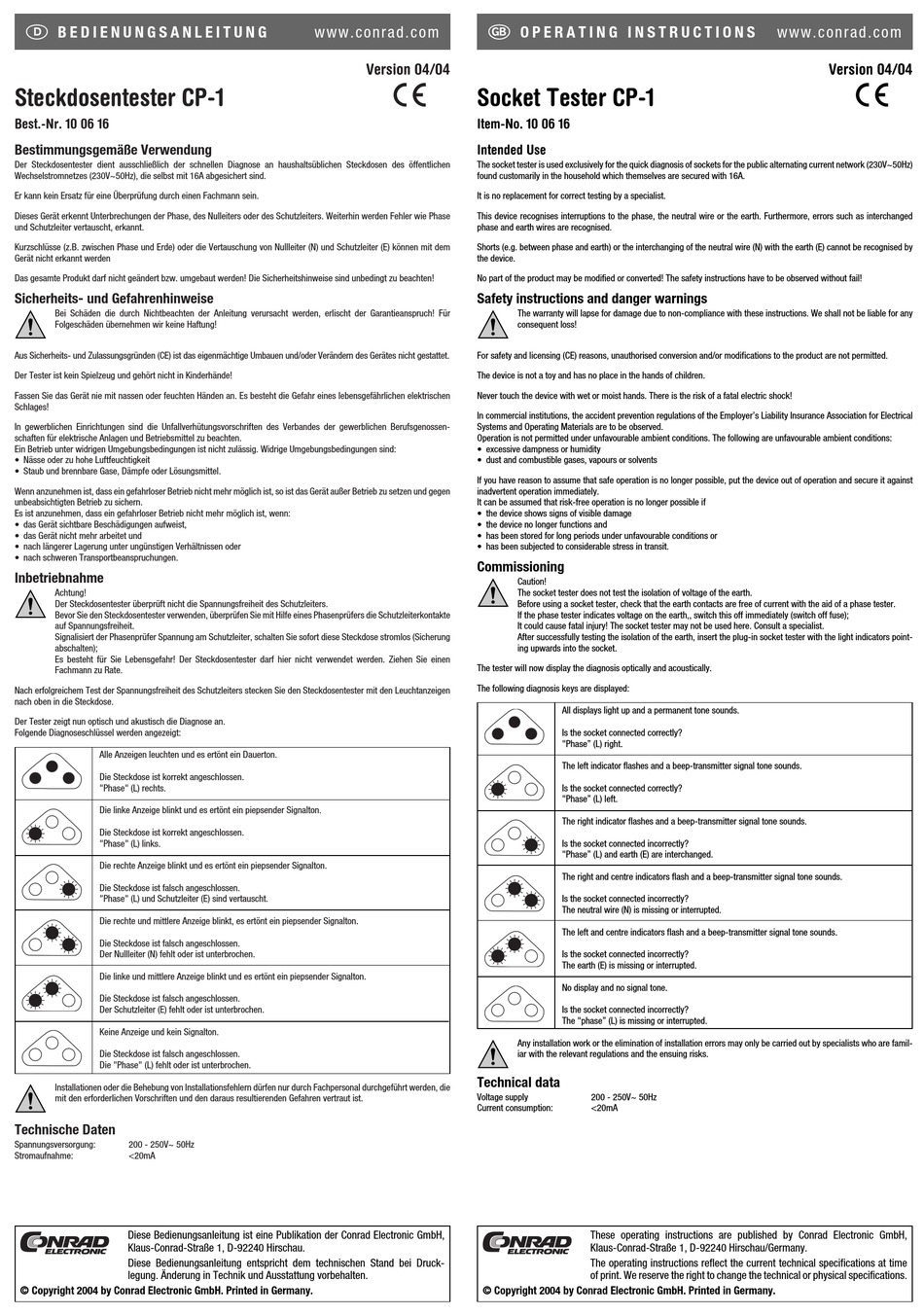

Conrad CP-1 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Steckdosentester CP-1
Best.-Nr. 10 06 16
Bestimmungsgemäße Verwendung
Der Steckdosentester dient ausschließlich der schnellen Diagnose an haushaltsüblichen Steckdosen des öffentlichen
Wechselstromnetzes (230V~50Hz), die selbst mit 16A abgesichert sind.
Er kann kein Ersatz für eine Überprüfung durch einen Fachmann sein.
Dieses Gerät erkennt Unterbrechungen der Phase, des Nulleiters oder des Schutzleiters. Weiterhin werden Fehler wie Phase
und Schutzleiter vertauscht, erkannt.
Kurzschlüsse (z.B. zwischen Phase und Erde) oder die Vertauschung von Nullleiter (N) und Schutzleiter (E) können mit dem
Gerät nicht erkannt werden
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!
Sicherheits- und Gefahrenhinweise
Bei Schäden die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden übernehmen wir keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
Der Tester ist kein Spielzeug und gehört nicht in Kinderhände!
Fassen Sie das Gerät nie mit nassen oder feuchten Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
• Nässe oder zu hohe Luftfeuchtigkeit
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder
• nach schweren Transportbeanspruchungen.
Inbetriebnahme
Achtung!
Der Steckdosentester überprüft nicht die Spannungsfreiheit des Schutzleiters.
Bevor Sie den Steckdosentester verwenden, überprüfen Sie mit Hilfe eines Phasenprüfers die Schutzleiterkontakte
auf Spannungsfreiheit.
Signalisiert der Phasenprüfer Spannung am Schutzleiter, schalten Sie sofort diese Steckdose stromlos (Sicherung
abschalten);
Es besteht für Sie Lebensgefahr! Der Steckdosentester darf hier nicht verwendet werden. Ziehen Sie einen
Fachmann zu Rate.
Nach erfolgreichem Test der Spannungsfreiheit des Schutzleiters stecken Sie den Steckdosentester mit den Leuchtanzeigen
nach oben in die Steckdose.
Der Tester zeigt nun optisch und akustisch die Diagnose an.
Folgende Diagnoseschlüssel werden angezeigt:
Alle Anzeigen leuchten und es ertönt ein Dauerton.
Die Steckdose ist korrekt angeschlossen.
"Phase" (L) rechts.
Die linke Anzeige blinkt und es ertönt ein piepsender Signalton.
Die Steckdose ist korrekt angeschlossen.
"Phase" (L) links.
Die rechte Anzeige blinkt und es ertönt ein piepsender Signalton.
Die Steckdose ist falsch angeschlossen.
"Phase" (L) und Schutzleiter (E) sind vertauscht.
Die rechte und mittlere Anzeige blinkt, es ertönt ein piepsender Signalton.
Die Steckdose ist falsch angeschlossen.
Der Nullleiter (N) fehlt oder ist unterbrochen.
Die linke und mittlere Anzeige blinkt und es ertönt ein piepsender Signalton.
Die Steckdose ist falsch angeschlossen.
Der Schutzleiter (E) fehlt oder ist unterbrochen.
Keine Anzeige und kein Signalton.
Die Steckdose ist falsch angeschlossen.
Die "Phase" (L) fehlt oder ist unterbrochen.
Installationen oder die Behebung von Installationsfehlern dürfen nur durch Fachpersonal durchgeführt werden, die
mit den erforderlichen Vorschriften und den daraus resultierenden Gefahren vertraut ist.
Technische Daten
Spannungsversorgung: 200 - 250V~ 50Hz
Stromaufnahme: <20mA
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck-
legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2004 by Conrad Electronic GmbH. Printed in Germany.
www.conrad.com
Version 04/04
°
Socket Tester CP-1
Item-No. 10 06 16
Intended Use
The socket tester is used exclusively for the quick diagnosis of sockets for the public alternating current network (230V~50Hz)
found customarily in the household which themselves are secured with 16A.
It is no replacement for correct testing by a specialist.
This device recognises interruptions to the phase, the neutral wire or the earth. Furthermore, errors such as interchanged
phase and earth wires are recognised.
Shorts (e.g. between phase and earth) or the interchanging of the neutral wire (N) with the earth (E) cannot be recognised by
the device.
No part of the product may be modified or converted! The safety instructions have to be observed without fail!
Safety instructions and danger warnings
For safety and licensing (CE) reasons, unauthorised conversion and/or modifications to the product are not permitted.
The device is not a toy and has no place in the hands of children.
Never touch the device with wet or moist hands. There is the risk of a fatal electric shock!
In commercial institutions, the accident prevention regulations of the Employer's Liability Insurance Association for Electrical
Systems and Operating Materials are to be observed.
Operation is not permitted under unfavourable ambient conditions. The following are unfavourable ambient conditions:
• excessive dampness or humidity
• dust and combustible gases, vapours or solvents
If you have reason to assume that safe operation is no longer possible, put the device out of operation and secure it against
inadvertent operation immediately.
It can be assumed that risk-free operation is no longer possible if
• the device shows signs of visible damage
• the device no longer functions and
• has been stored for long periods under unfavourable conditions or
• has been subjected to considerable stress in transit.
Commissioning
The tester will now display the diagnosis optically and acoustically.
The following diagnosis keys are displayed:
Technical data
Voltage supply
Current consumption:
© Copyright 2004 by Conrad Electronic GmbH. Printed in Germany.
O P E R A T I N G I N S T R U C T I O N S
The warranty will lapse for damage due to non-compliance with these instructions. We shall not be liable for any
consequent loss!
Caution!
The socket tester does not test the isolation of voltage of the earth.
Before using a socket tester, check that the earth contacts are free of current with the aid of a phase tester.
If the phase tester indicates voltage on the earth,, switch this off immediately (switch off fuse);
It could cause fatal injury! The socket tester may not be used here. Consult a specialist.
After successfully testing the isolation of the earth, insert the plug-in socket tester with the light indicators point-
ing upwards into the socket.
All displays light up and a permanent tone sounds.
Is the socket connected correctly?
"Phase" (L) right.
The left indicator flashes and a beep-transmitter signal tone sounds.
Is the socket connected correctly?
"Phase" (L) left.
The right indicator flashes and a beep-transmitter signal tone sounds.
Is the socket connected incorrectly?
"Phase" (L) and earth (E) are interchanged.
The right and centre indicators flash and a beep-transmitter signal tone sounds.
Is the socket connected incorrectly?
The neutral wire (N) is missing or interrupted.
The left and centre indicators flash and a beep-transmitter signal tone sounds.
Is the socket connected incorrectly?
The earth (E) is missing or interrupted.
No display and no signal tone.
Is the socket connected incorrectly?
The "phase" (L) is missing or interrupted.
Any installation work or the elimination of installation errors may only be carried out by specialists who are famil-
iar with the relevant regulations and the ensuing risks.
200 - 250V~ 50Hz
<20mA
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time
of print. We reserve the right to change the technical or physical specifications.
www.conrad.com
Version 04/04
°
