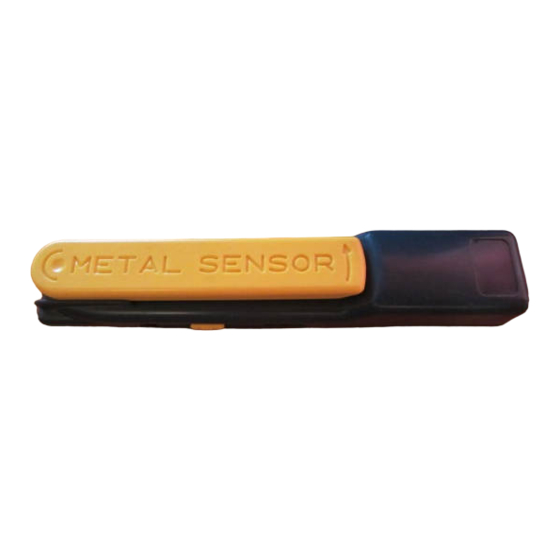

Conrad MS-158 SM Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Conrad Anleitungen
  4. Prüfgeräte
  5. MS-158 SM
  6. Bedienungsanleitung

Conrad MS-158 SM Bedienungsanleitung

Multitester
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

CONRAD IM INTERNET http://www.conrad.de
100 %
Impressum
Recycling-
Papier.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH.
Chlorfrei
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Foto-
gebleicht.
kopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen,
bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung
in Technik und Ausstattung vorbehalten.
© Copyright 2001 by Conrad Electronic GmbH. Printed in Germany.
100 %
Imprint
recycling
paper.
These operating instructions are published by Conrad Electronic GmbH, Klaus-Conrad-
Bleached
Straße 1, 92240 Hirschau/Germany
without
chlorine.
No reproduction (including translation) is permitted in whole or part e.g. photocopy,
microfilming or storage in electronic data processing equipment, without the express writ-
ten consent of the publisher.
The operating instructions reflect the current technical specifications at time of print. We
reserve the right to change the technical or physical specifications.
© Copyright 2001 by Conrad Electronic GmbH. Printed in Germany.
Note de l´éditeur
Cette notice est une publication de la société Conrad Electronic GmbH, Klaus-Conrad-
Straße 1, 92240 Hirschau/Allemagne.
Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par
exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est
soumise à une autorisation préalable écrite de l`éditeur.
100%
papier
Impression, même partielle, interdite.
recyclé.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Données
Blanchi
techniques et conditionnement soumis à modifications sans aucun préalable.
sans
chlore.
© Copyright 2001 par Conrad Electronic GmbH. Imprimé en Allemagne.
Impressum
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic Ned BV.
Alle rechten, inclusief de vertaling, voorbehouden. Reprodukties van welke aard dan ook,
fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met
schriftelijke toestemming van de uitgever.
Nadruk, ook in uittreksel, verboden.
100 %
Recycling-
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigin-
papier.
gen in techniek en uitrusting voorbehouden.
Chloorvrij
gebleekt.
© Copyright 2001 by Conrad Electronic Ned BV. Printed in Germany.
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
Multitester-
MS-158 SM
Multi-Tester
MS-158 SM
Multitesteur-
MS-158 SM
Multitester
MS-158 SM
Best.-Nr. / Item-No. / N o de commande / Bestnr.:
*10-01/RHx
OPERATING INSTRUCTIONS
GEBRUIKSAANWIJZING
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ach-
10/01
Version
ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiter-
geben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
tant information on the commissioning and handling of the product.
Please bear this in mind, even if you pass it on to other people.
Please keep this operating manual for future reference!
Seite 4 - 12
mentionné. Il comporte des instructions importantes relatives à sa
mise en service et à son maniement ! Respectez ces instructions,
même si ce produit est transmis à tierce personne!
Nous vous conseillons de garder ce mode d'emploi pour toute consulta-
tion ultérieure!
Page 13 - 21
aanwijzingen voor inbedrijfstelling en gebruik. Let hierop, ook
wanneer u dit product aan derden doorgeeft.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen
Page 22- 31
te kunnen raadplegen!
Pagina 32- 41
12 05 95
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
This operating manual is part of the product. It contains impor-
Le mode d'emploi suivant correspond au produit ci-dessus
Deze handleiding hoort bij dit product. Deze bevat belangrijke
2
