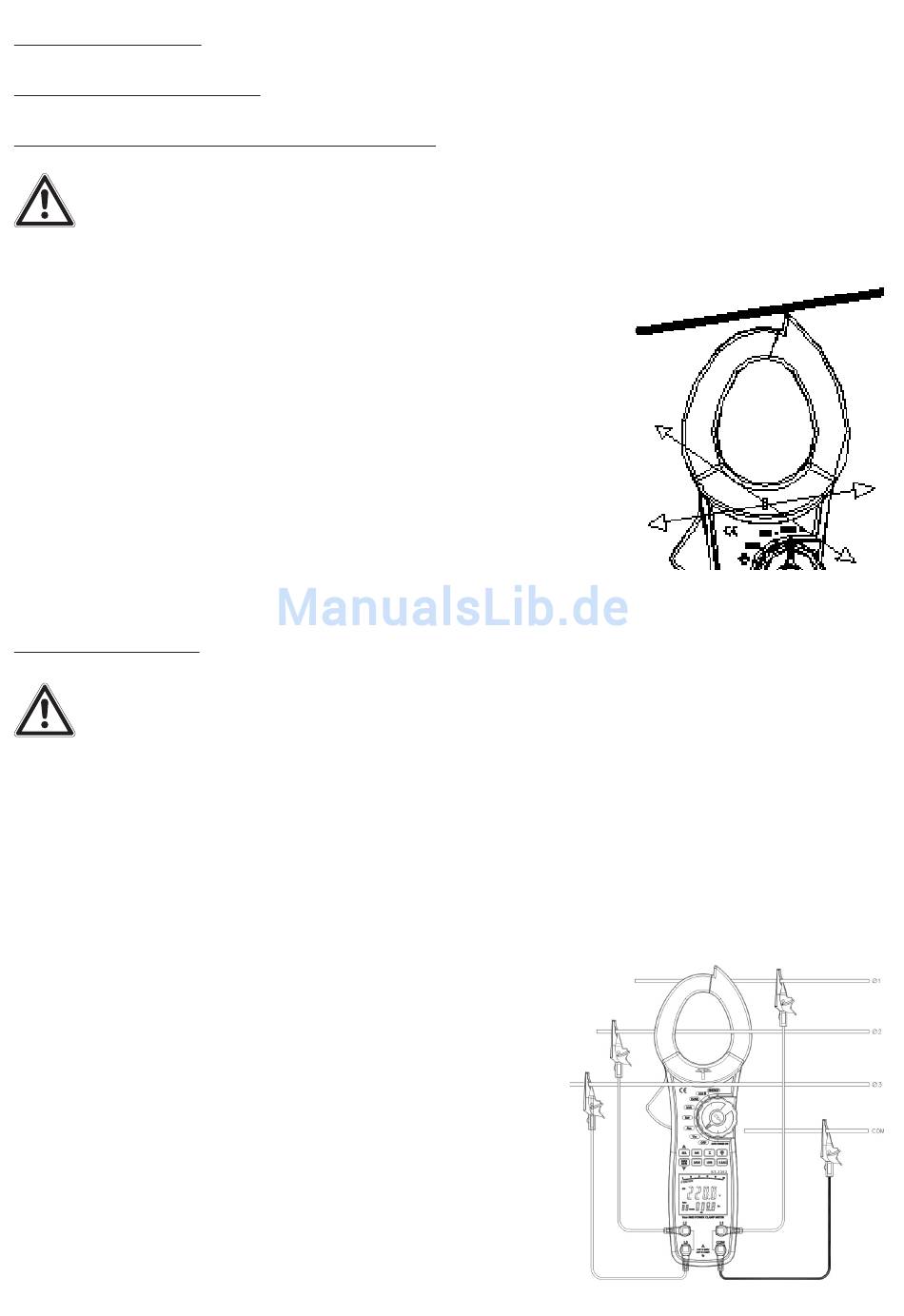

5. Messungen
5.1. Spannungsmessung
Berührungslose Spannungsanzeige (NCV)
Vor jeder Messung den Spannungsdetektor an einer bekannten Wechselspan-
nung überprüfen.
· Schalten Sie das Gerät mit dem Drehschalter ein (beliebige
Stellung)
· Führen Sie den Spannungsdetektor an eine spannungsführen-
de Leitung.
· Führt die Leitung Wechselspannung, leuchtet der Spannungs-
detektor auf
Bitte beachten:
· Oft sind Leitungen miteinander verdrillt. Um eine eindeutige
Aussage zu erhalten, welcher Leiter spannungführend ist, be-
wegen Sie den Detektor längs an der Leitung entlang
· Der Sensor ist sehr empfindlich. Statische Ladungen und elek-
tromagnetische Felder können ihn zum Ansprechen bringen.
Dies ist normal.
Wechselspannung
Die Eingangsspannungen dürfen nicht den Wert 750 AC überschreiten. Messen
Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese
Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Schalten Sie den zu messenden Stromkreis ab.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie die Stecker der roten/gelben/blauen Mess-
leitungen in die Buchsen L1, L2, L3
· Wählen Sie die Funktion „VAC" an
· Klemmen Sie die Messspitzen an das Messobjekt an
(L1...3 - Phasen, COM an N).
· Schalten Sie den Stromkreis ein.
· Erscheint ein OL in der Anzeige, sofort Messspitzen vom
Messobjekt entfernen und einen höheren Messbereich,
sofern möglich, wählen.
· Zusätzlich wird die Frequenz im Display unten ange-
zeigt.
· Mit der Taste SEL wählen Sie die Anzeige der einzelnen
Phasen aus.
7
