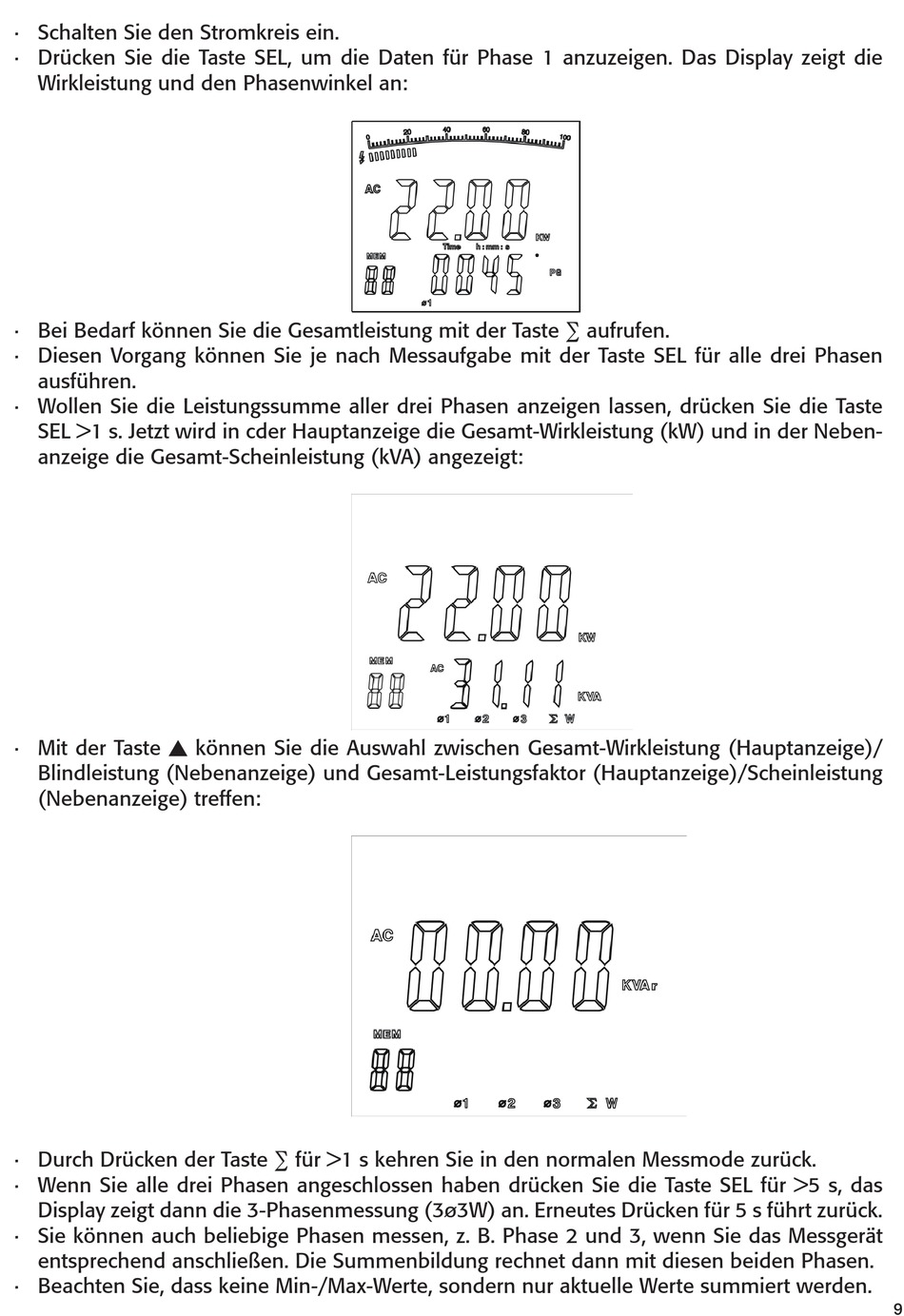

· Schalten Sie den Stromkreis ein.
· Drücken Sie die Taste SEL, um die Daten für Phase 1 anzuzeigen. Das Display zeigt die
Wirkleistung und den Phasenwinkel an:
· Bei Bedarf können Sie die Gesamtleistung mit der Taste ∑ aufrufen.
· Diesen Vorgang können Sie je nach Messaufgabe mit der Taste SEL für alle drei Phasen
ausführen.
· Wollen Sie die Leistungssumme aller drei Phasen anzeigen lassen, drücken Sie die Taste
SEL >1 s. Jetzt wird in cder Hauptanzeige die Gesamt-Wirkleistung (kW) und in der Neben-
anzeige die Gesamt-Scheinleistung (kVA) angezeigt:
· Mit der Taste s können Sie die Auswahl zwischen Gesamt-Wirkleistung (Hauptanzeige)/
Blindleistung (Nebenanzeige) und Gesamt-Leistungsfaktor (Hauptanzeige)/Scheinleistung
(Nebenanzeige) treffen:
· Durch Drücken der Taste ∑ für >1 s kehren Sie in den normalen Messmode zurück.
· Wenn Sie alle drei Phasen angeschlossen haben drücken Sie die Taste SEL für >5 s, das
Display zeigt dann die 3-Phasenmessung (3ø3W) an. Erneutes Drücken für 5 s führt zurück.
· Sie können auch beliebige Phasen messen, z. B. Phase 2 und 3, wenn Sie das Messgerät
entsprechend anschließen. Die Summenbildung rechnet dann mit diesen beiden Phasen.
· Beachten Sie, dass keine Min-/Max-Werte, sondern nur aktuelle Werte summiert werden.
9
