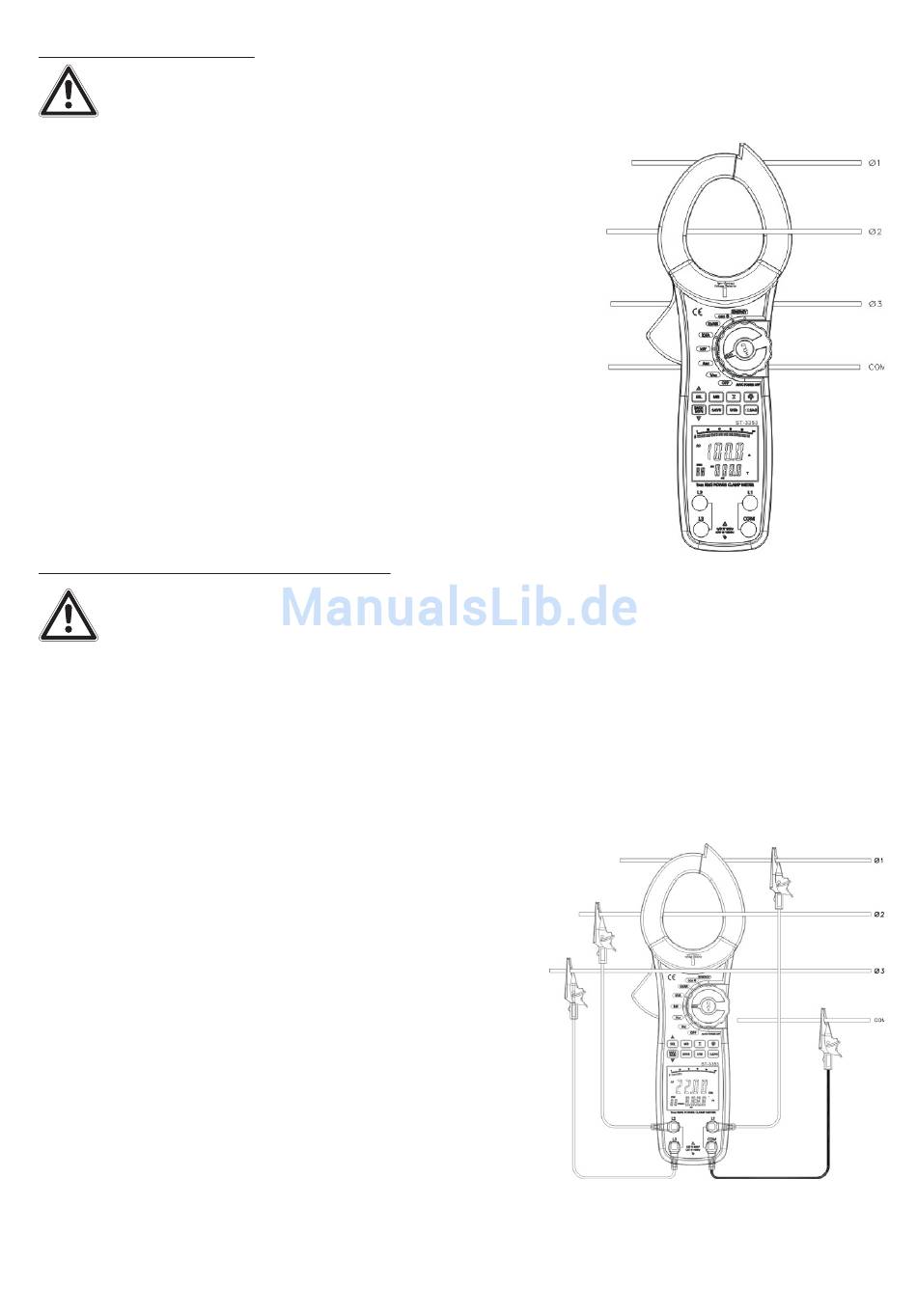

5.2 Strommessung AC
Vor jeder Messung Messleitungen aus dem Messgerät entfernen.
Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr!
· Schalten Sie den zu messsenden Stromkreis ab.
· Wählen Sie mit dem Drehschalter die Messart A (~) an.
· Drücken Sie den Zangenöffner und öffnen Sie die Strom-
zange.
· Positionieren Sie die Stromzange so, dass der zu messende
Leiter zentral und im rechten Winkel durch die Zange läuft
(nicht schräg ansetzen - verfälscht den Messwert). Der ma-
ximale Leiterdurchmesser darf 55 mm betragen. Die Zange
muss sich vollständig schließen lassen, sonst ist keine Mes-
sung möglich. Immer nur einen Leiter durch die Stromzan-
ge führen!
· Schalten Sie den zu messenden Stromkreis ein.
· Es wird in der Hauptanzeige der Strom (TrueRMS) und in
der Nebenanzeige die Spannung (TrueRMS) angezeigt.
5.3 Wirkleistung und Phasenwinkel
Die Eingangsspannungen dürfen nicht den Wert 750 AC überschreiten, Ströme
nicht den Wert 1000 A. Messen Sie niemals an unbekannten Messobjekten,
deren Spannung größer als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
Niemals die Spannungsmessung benutzen, während ein hoher Anlaufstrom
(Motor) zu erwarten ist. Dies kann das Messgerät zerstören.
· Schalten Sie den zu messsenden Stromkreis ab.
· Stecken Sie den Stecker der schwarzen Messleitung
in die Buchse COM.
· Stecken Sie die Stecker der roten/gelben/blauen
Messleitung in die Buchsen L1/L2/L3
· Klemmen Sie die Messspitzen an das Messobjekt an
(L1...3 - Phasen, COM an N).
· Drücken Sie den Zangenöffner und öffnen Sie die
Stromzange.
· Positionieren Sie die Stromzange so, dass der je-
weils zu messende Leiter zentral und im rechten
Winkel durch die Zange läuft (nicht schräg ansetzen
- verfälscht den Messwert). Der maximale Leiter-
durchmesser darf 55 mm betragen. Die Zange muss
sich vollständig schließen lassen, sonst ist keine Messung möglich. Immer nur einen Leiter
durch die Stromzange führen!
· Schalten Sie den Drehschalter auf kW.
8
