- Seite 1 Lackschichtendicke-Messgerät UT343D – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung und Funktion ...................3 Bestimmungsgemäßer Einsatz ..................4 Sicherheits-, Service- und Betriebshinweise .............4 Bedien- und Anzeigeelemente, Inbetriebnahme ............6 Konfiguration und Messungen ................... 11 Kalibrierung ........................19 Automatisch rotierende Bildschirmanzeige ............22 Datenauswertung am PC ..................... 22 Batterie einlegen, Batteriewechsel ................23 Wartung, Lagerung und Pflege ................... -
Seite 3: Beschreibung Und Funktion

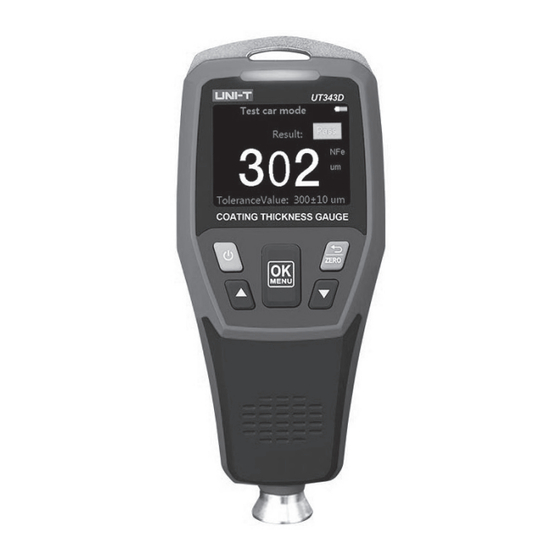

1. Beschreibung und Funktion Das Lackschichtendicke-Messgerät ermöglicht die einfache Ermittlung der Be- schichtungsstärke auf Eisen- und Nichteisen-Materialien. Die Ermittlung wird vereinfacht und kann schnell verlaufen, da Sollwerte inklusive Toleranzen vorpro- grammierbar sind, und die spätere Bewertung durch eine mehrfarbige Bewer- tungsanzeige und akustische Bewertungsanzeige sehr einfach wird. -
Seite 4: Bestimmungsgemäßer Einsatz
2. Bestimmungsgemäßer Einsatz Das Messgerät ist für die Erfassung und Anzeige von Lack-/Farbschichtendicken auf Eisen- und Nichteisenmaterialien im in den Technischen Daten dieser Bedie- nungsanleitung angegebenen Wertebereichen und Messumgebungen vorgesehen. Der Einsatz darf nur in trockener, staubfreier Umgebung erfolgen. Der Einsatz darf nicht in explosionsgefährdeten Umgebungen erfolgen. Das Gerät entspricht den Bestimmungen der GB/T 4756, GB/T 4957 Die Nichteinhaltung dieser Bestimmungen und die Nichtbeachtung der Sicherheits- hinweise kann zu Unfällen und Schäden führen. - Seite 5 erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbereich von Kindern aufgestellt, gelagert oder betrieben werden. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spie- lende Kinder zu einer Gefahr werden.
-
Seite 6: Bedien- Und Anzeigeelemente, Inbetriebnahme
durch diese Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie das Gerät sofort außer Betrieb und konsultieren Sie unseren Service zu einer Beratung bzw. eventuellen Reparatur. Beachten Sie die in unseren AGB bzw. Publikationen angegebenen Service-Hin- weise bezüglich einer Service-Abwicklung und technischer Beratung. ·... - Seite 7 Display-Symbole für Betriebszustände/Menüs (Settings) Bestätigungston Displaybeleuchtung Maßeinheit Kalibrierung Oberer Grenzwert Unterer Grenzwert Warnanzeige Werkseinstellung Datenspeicher löschen Dauermessung Display-Übersicht Durchschnittswert Speicherplatz Maximalwert Batterieanzeige Sperranzeige* Minimalwert Materialbasis Messwert Maßeinheit Kalibrierung Unterer Grenzwert Oberer Grenzwert * Bildschirmdrehung gesperrt...
- Seite 8 Display-Übersicht bei Einpunkt-Messung (Single Point) Einpunkt- Sollwert- Messung Einstellung Toleranz- Einstellung Mess- Wert Bewertung Sollwert/ Material Toleranz Maßeinheit...
- Seite 9 Display-Übersicht bei Mehrpunkt-Messung (Multi Point) Sollwert- Einstellung Mehrpunkt- Messung Toleranz- Einstellung Bewertung Material Durchschnittswert Messwert 1 an Messpunkt A Messwert 2 Messwert 3 Sollwert/ Durchschnittswert Toleranz Messpunkt A - E...
- Seite 10 Inbetriebnahme, Bedienung · Legen Sie entsprechend Kapitel 7 (Batteriewechsel) neue Batterien in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise. Achtung - Batteriewarnung! Um falsche Messwerte zu vermeiden, baldmöglichst die Batterie wechseln, sobald dieses Zeichen blinkt. · Schalten Sie das Gerät mit der Ein-/Aus-Taste (länger drücken) ein und kontrol- lieren Sie, ob das Batteriesymbol im Display blinkt.
-
Seite 11: Konfiguration Und Messungen
5. Konfiguration und Messungen Messablauf · Nach dem Einschalten durchläuft das Gerät einen Selbsttest und geht dann in den Mess-Mode, es erscheint die normale Messanzeige. · Ermitteln bzw. bestimmen Sie die Solldicke der Farbbeschichtung, z. B. anhand eines Datenblattes oder anhand von Herstellerangaben, um später eine Zwei- punkt-Kalibrierung ausführen zu können. -
Seite 12: Menüeinstellungen
Bitte beachten! Wenn das Messergebnis zwischen 1250 µm und 1500 µm beträgt, zeigt das Gerät OL (außerhalb des Messbereichs) an. Beträgt das Messergebnis mehr als 1500 µm, wird kein Messergebnis angezeigt. Wenn der im Menü eingestellte obere Grenzwert überschritten wird, blinkt die Warnanzeige, falls aktiviert, gelb, wenn der untere Grenzwert unterschritten wird, blinkt die Anzeige grün. -
Seite 13: Maßeinheit Μm/Mil
1. Quittungston · Wählen Sie mit den Pfeiltasten das Tonsymbol an und bestätigen Sie die Anwahl mit der SET-Taste. · Wählen Sie dann mit den Pfeiltasten aus, ob der Quittungston ein- (on) oder aus- (off) geschaltet werden soll. · Bestätigen Sie die Einstellung mit der SET-Taste oder verlassen Sie den Einstell- modus ohne Änderung mit der Löschtaste (6). - Seite 14 4. Kalibriermode · Wählen Sie mit den Pfeiltasten das Kalibriersymbol an und bestätigen Sie die Anwahl mit der SET-Taste. · Wählen Sie dann mit den Pfeiltasten die gewünschte Kalibrierung (Ein-/Zwei- punkt) aus. · Bestätigen Sie die Einstellung mit der SET-Taste oder verlassen Sie den Einstell- modus ohne Änderung mit der Löschtaste (6).
- Seite 15 längeres Drücken scrollen Sie schnell durch die Werte, mit einzelnen Tastenbe- tätigungen scrollen Sie in Einzelschritten. · Bestätigen Sie die Einstellung mit der SET-Taste oder verlassen Sie den Einstell- modus ohne Änderung mit der Löschtaste (6). 7. Warnanzeige · Wählen Sie mit den Pfeiltasten das Warnanzeigensymbol an und bestätigen Sie die Anwahl mit der SET-Taste.
- Seite 16 9. Dauermessung · Wählen Sie mit den Pfeiltasten das Dauermessungssymbol an und bestätigen Sie die Anwahl mit der SET-Taste. · Wählen Sie dann mit den Pfeiltasten aus, ob die Dauermessung ein- (on) oder aus- (off) geschaltet werden soll. · Bestätigen Sie die Einstellung mit der SET-Taste oder verlassen Sie den Einstell- modus ohne Änderung mit der Löschtaste (6).
-
Seite 17: Datenanzeige
Datenanzeige · Mit kurzem Drücken der Löschtaste im normalen Messmodus rufen Sie die Da- tenanzeige auf. Es werden die Speicherplatznummer sowie die Durchschnitts-, Minimal- und Maximalwerte angezeigt. · Mit langem Drücken der Löschtaste (mind. 2 s) wird der Messwertspeicher ge- löscht. - Seite 18 · Jetzt befindet sich das Gerät im Single-Point-Bewertungsmodus und Sie können eine Messung entsprechend Kapitel 5 („Messablauf”) vornehmen. Das Display zeigt das Ergebnis an, ob sich die Schichtdicke im eingestellten Bereich (PASS) oder außerhalb des eingestellten Bereichs (FAIL) befindet. · Durch kurzes Drücken der Löschtaste gelangen Sie zurück und können einen neue Messung vornehmen, durch längeres Drücken der Löschtaste kehren Sie zurück in den normalen Messmodus.
-
Seite 19: Kalibrierung
· Durch kurzes Drücken der Löschtaste gelangen Sie zurück und können einen neue Messung vornehmen, durch längeres Drücken der Löschtaste kehren Sie zurück in den normalen Messmodus. 6. Kalibrierung · Drücken Sie aus dem normalen Messmodus heraus die SET-/Cal-Taste länger, um in den Kalibrierungsmodus zu gelangen. -
Seite 20: Zweipunkt-Kalibrierung
Zweipunkt-Kalibrierung · Diese Kalibrierung findet auf einem beschichteten (Schichtdicke genau be- kannt) und unbeschichteten Referenzuntergrund (möglichst gleiches Metall und gleiche Dicke wie das spätere Messobjekt) statt. · Setzen Sie den Sensor leicht auf die Materialoberfläche des beschichteten Refe- renzobjekts auf (siehe Figure 3). -
Seite 21: Kalibrierung Überprüfen
· Heben Sie den Sensor nach zwei Sekunden wieder ab. Jetzt zeigt das Display den Wert an (siehe Figure 4) an. Korrigieren Sie diesen Wert mit den Pfeiltasten auf den Referenzwert (Figure 5). · Drücken Sie die SET-/Cal-Taste kurz, um die Einstellung zu speichern bzw. länger, um die Kalibrierung abzubrechen. -
Seite 22: Automatisch Rotierende Bildschirmanzeige
7. Automatisch rotierende Bildschirmanzeige · Das Gerät verfügt über einen Lagesensor, der die Bildschirmanzeige automa- tisch, wie ein Smartphone, an die jeweilige Gerätelage anpasst, um ein beque- meres Ablesen in jeder Messlage zu ermöglichen. · Aus der normalen Messung heraus drücken Sie die Pfeiltaste links länger, um die automatische Rotation zu aktivieren. -
Seite 23: Batterie Einlegen, Batteriewechsel
9. Batterien einlegen, Batteriewechsel Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. · Wechseln Sie die Batterie, sobald das Batteriesymbol im Display erscheint. · Schalten Sie das Gerät aus. · Nehmen Sie nach Lösen der Batterfachschraube die Batteriefachabdeckung auf der Geräterückseite ab. -
Seite 24: Technische Daten
· Bei Einsatz im gewerblichen und Ausbildungs-Betrieb ist das Gerät jährlich ein- mal zu kalibrieren. · Nehmen Sie bei längerer Nichtbenutzung die Batterie aus dem Gerät. 11. Technische Daten Allgemeine Daten Spannungsversorgung: 2 x Alkaline-Batterie, AA/Mignon, LR6 Batterie-Leer-Warnung: ≤2,2 V ±0,2 V, Batteriesymbol blinkt Display: 4 Digit, 6,1 cm TFT, 320 x 240 Pixel, beleuchtet Materialerkennung:... -
Seite 25: Auflösung
Messbereiche Maßeinheit Bereich Dicke Auflösung µm 0-1250 µm 0-99,9 µm ±(1+3%H) 100-1250 µm 0-49,2 mil 0-4,99 mil ±(0,04+3%H) 5,0-49,2 mil Maßeinheiten-Umrechnung: 1 mil=25,4 µm Minimaler Messradius konvex: 5 mm Minimaler Messradius konkav: 50 mm Minimaler Messdurchmesserbereich: 20 mm Minimale Materialstärke: 0,5 mm... -
Seite 26: Entsorgungshinweise
12. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro- Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sam- melstelle für Elektronik-Altgeräte! Batterieverordnung beachten! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie sind verpflichtet, diese in den Wertstoffkreislauf zurückzugeben. - Seite 28 Impressum © 12/2019 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. Keine Haftung für technische und drucktechnische Fehler. Änderungen im Sinne des technischen Fortschritts können ohne Ankündigung vorgenommen werden.
