s/t
USB
Sleep Mode
· Das Gerät schaltet sich 30 Minuten nach der letzten Bedienhandlung selbständig aus.
· Das Aktivieren erfolgt durch Drehen des Drehschalters auf „Off" und dann auf eine Mess-
funktion.
Batterie-Warnung
Achtung!
Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Über-
lastung des Messgerätes zu vermeiden, baldmöglichst die Batterie wechseln,
sobald das Batteriesymbol (siehe Displaybeschreibung) erscheint.

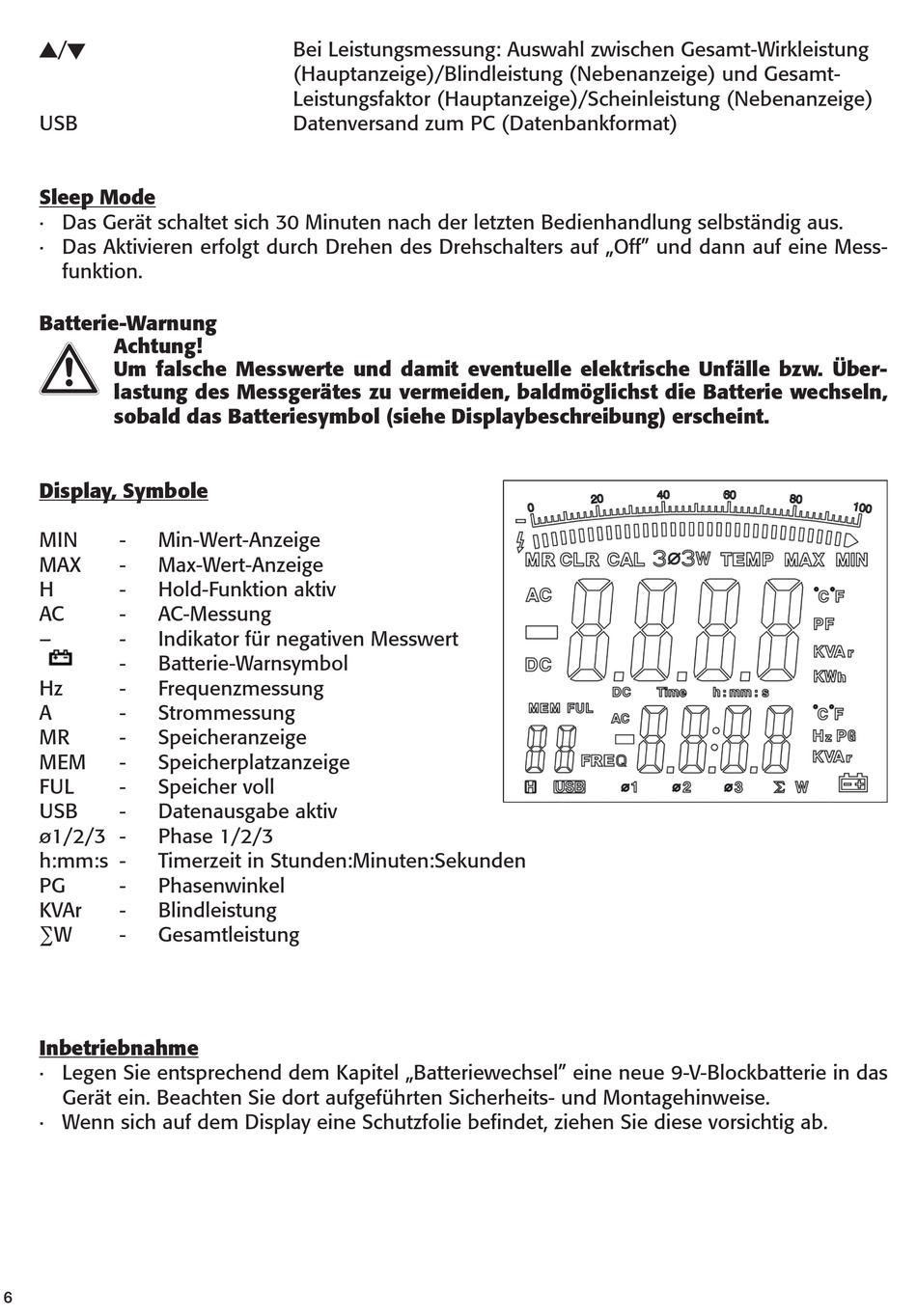

Display, Symbole
MIN
-
Min-Wert-Anzeige
MAX
-
Max-Wert-Anzeige
H
-
Hold-Funktion aktiv
AC
-
AC-Messung
–
-
Indikator für negativen Messwert
-
Batterie-Warnsymbol
Hz
-
Frequenzmessung
A
-
Strommessung
MR
-
Speicheranzeige
MEM
-
Speicherplatzanzeige
FUL
-
Speicher voll
USB
-
Datenausgabe aktiv
ø1/2/3 -
Phase 1/2/3
h:mm:s -
Timerzeit in Stunden:Minuten:Sekunden
PG
-
Phasenwinkel
KVAr
-
Blindleistung
-
Gesamtleistung
∑W
Inbetriebnahme
· Legen Sie entsprechend dem Kapitel „Batteriewechsel" eine neue 9-V-Blockbatterie in das
Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise.
· Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab.
6
Bei Leistungsmessung: Auswahl zwischen Gesamt-Wirkleistung
(Hauptanzeige)/Blindleistung (Nebenanzeige) und Gesamt-
Leistungsfaktor (Hauptanzeige)/Scheinleistung (Nebenanzeige)
Datenversand zum PC (Datenbankformat)
