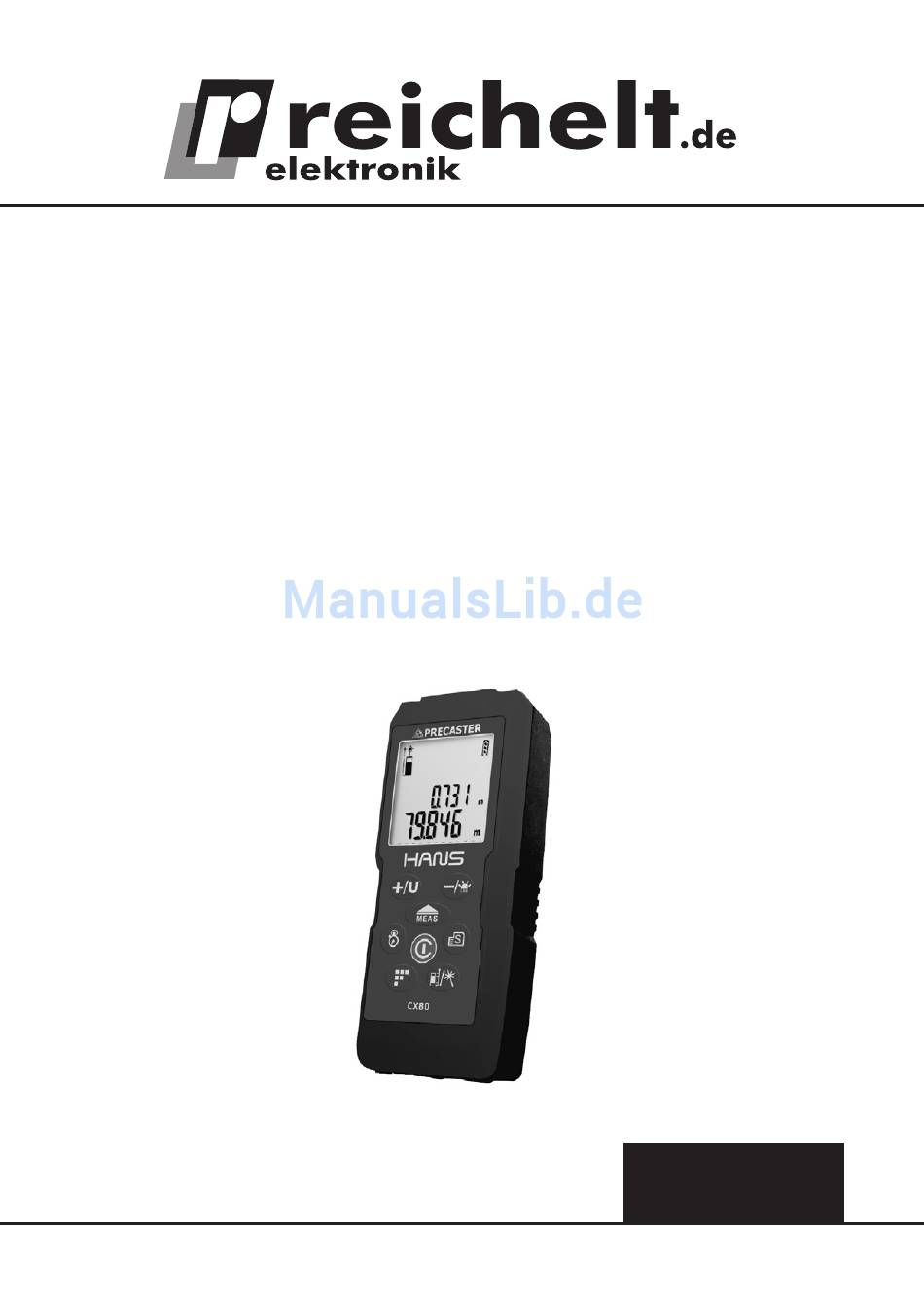

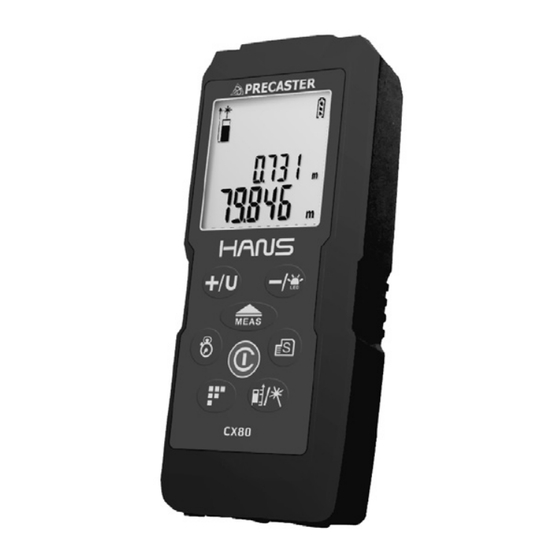

- Seite 1 Laser-Entfernungsmesser CX80 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 3/2016 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Der Laser-Entfernungsmesser ermöglicht die berührungslose Messung von Distan- zen. Darüber hinaus verfügt er über Rechenfunktionen für die Berechnung von Dis- tanzen, Flächen, Rauminhalten und für Höhenmessungen von Objekten. Die Funktionen und die Ausstattung: · Messbereich 0,05 bis 80 m, hohe Genauigkeit: ±1,5 mm ·... - Seite 4 mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. ·...
-
Seite 5: Bedien- Und Anzeigeelemente
4. Bedien- und Anzeigeelemente Display Messtaste Rechentaste +/Einheit Taste Löschen/Power Funktionstaste Flächen-/ Volumenberechnung, Höhenfunktion, Absteckfunktion Speichertaste Bezugspunkt-/ Bluetooth-Taste Rechentaste –/Beleuchtung Timertaste 10. Ausklapp-Pin 11. Laser-Empfänger 12. Laser-Sender Anzeigen im Display Anzeige „Laser aktiv” Indirekte Höhenmessung Flächen-/Volumenberechnung: Flächenberechnung Volumenberechnung Speicheranzeige Anzeige Messbezugspunkt Addition/Subtraktion Max-Anzeige Min-Anzeige... -
Seite 6: Inbetriebnahme Und Betrieb
5. Inbetriebnahme und Betrieb 5.1 Batterien einlegen/wechseln · Öffnen Sie das Batteriefach und legen Sie zwei Micro- Batterien polrichtig entsprechend der Polungsmarkie- rung im Batteriefach ein. · Verwenden Sie nur langlebige und auslaufsichere Alka- line-Batterien. · Bei voller Batterie erscheint das Batteriesymbol gefüllt ), bei leer werdender Batterie erscheint das halb gefüllte Symbol ( ), dann sind noch bis zu 1000 Mes-... -
Seite 7: Messungen
5.4 Messungen Einmalmessung · Schalten Sie den Laser durch Drücken der Messtaste ( ) ein und richten Sie ihn auf den Messpunkt. · Starten Sie dann die Messung durch nochmaliges Drücken der Messtaste. · Das Messergebnis wird bis zur nächsten Messung oder einer Rechenoperati- on im Display angezeigt. - Seite 8 · Drücken Sie kurz die Messtaste für die Erfassung der ersten Strecke. · Drücken Sie nochmals kurz die Messtaste für die Erfassung der zweiten Strecke. · Das Rechenergebnis erscheint im Display (z. B. in m Volumenberechnung · Drücken Sie die Funktionstaste ( ) 2 x bzw.
-
Seite 9: Messwertspeicher
wenn die Unterkante des zu messenden Objekts unterhalb der waagerechten Linie liegt. · Peilen Sie entsprechend den Anweisungen im Display die drei Messpunkte (A, oben/C, waagerecht/B, unten) an und drücken Sie jeweils die Messtaste zur Messung. Achten Sie dabei da- rauf, dass beim Messen des Punkts C das Mess- gerät genau im 90-Grad-Winkel zum Messobjekt liegt. -
Seite 10: Countdown-Messung
5.7 Countdown-Messung · Um eine mechanisch stabile Messung durchzuführen, z. B. auf einem Stativ, kann ein Timer gestartet werden, nach dessen Ablauf automatisch eine Mes- sung ausgelöst wird. · Drücken Sie die Taste ( ) so oft, bis die gewünschte Ablaufzeit (3 -15 s) eingestellt ist. -
Seite 11: Wartung, Lagerung Und Pflege
Err04 Höhenmessung falsch Messgerät ruhig halten und Mes- sung wiederholen Err01 Messziel außerhalb des Mess- Messbereich 0,05 bis 45 m einhal- bereichs Err07 Messfehler oder Hintergrund/ Dunklere Zielfläche einsetzen, bzw. Umgebung zu hell Messobjekt abschatten 7. Wartung, Lagerung und Pflege ·... -
Seite 12: Entsorgungshinweise
9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! Batterieverordnung beachten! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie sind verpflichtet, diese in den Wertstoffkreislauf zurückzugeben.
