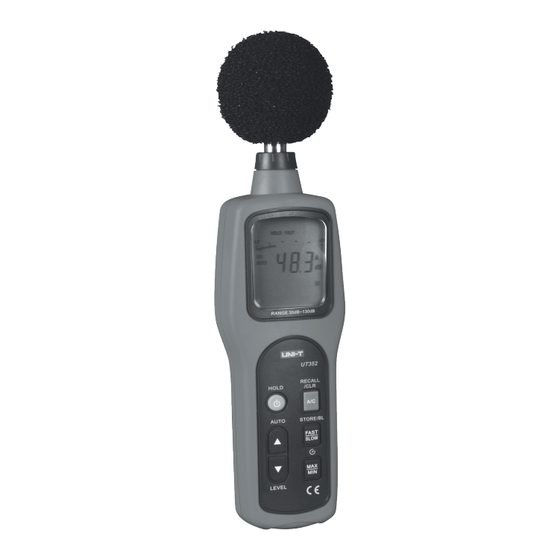

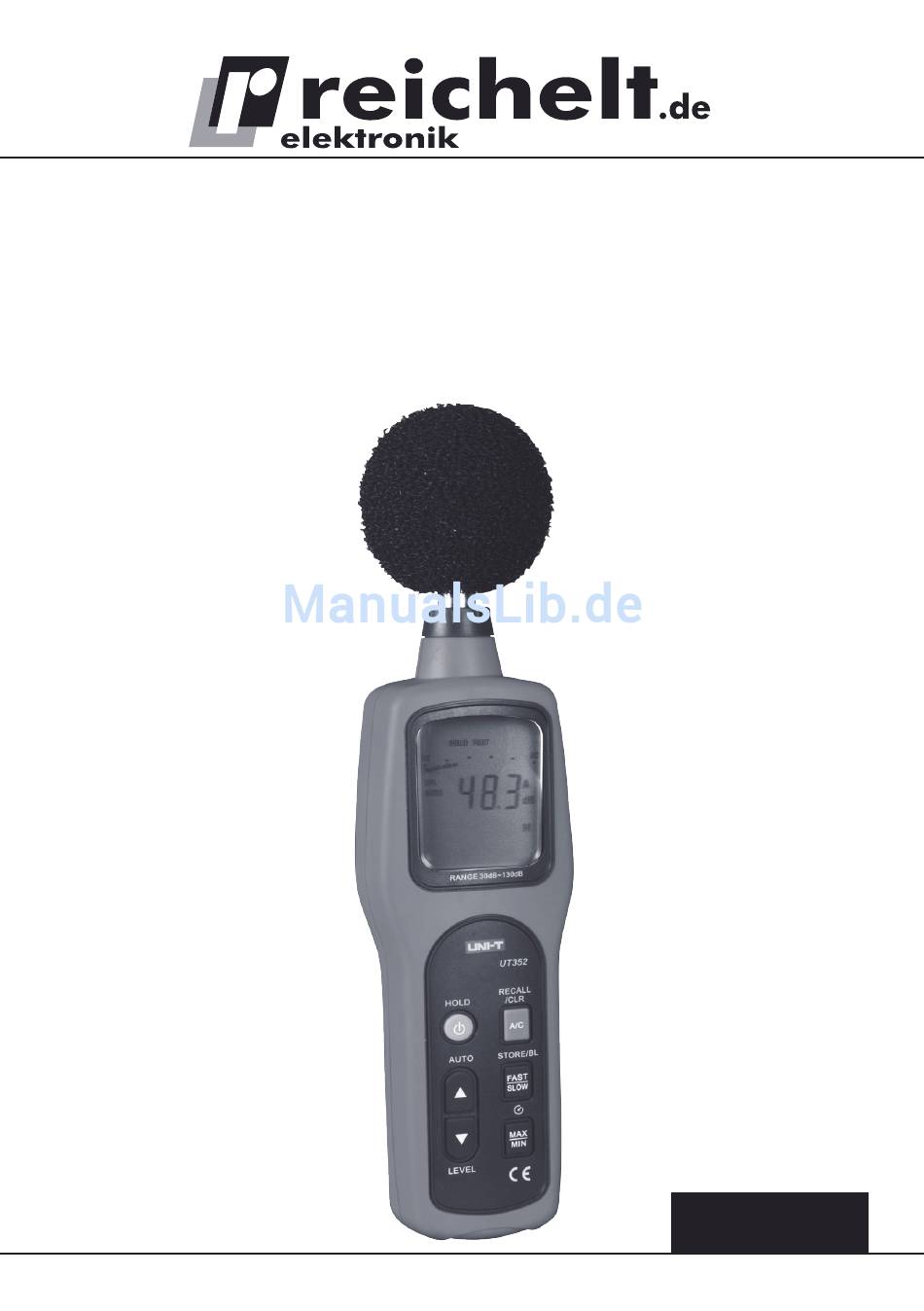

- Seite 1 Digital-Schallpegel-Messgerät UT 352 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 7/2011 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das digitale Schallpegelmessgerät dient zur Erfassung und Bewertung von Geräuschen und Schallquellen. Es ist in der Lage, bis zu 63 Messwerte zu speichern, Maximal- und Minimal- werte zu erfassen, und Messwerte nach verschiedenen Kriterien zu bewerten. Die Funktionen und Eigenschaften: ·... -
Seite 4: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
· Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschrif- ten. · Setzen Sie das Gerät keinen ungünstigen Umgebungsbedingungen wie starker Wärme- oder Kälteeinwirkung, unmittelbarem Sonnenlicht, Vibrationen und anderen mechani- schen Einwirkungen, elektromagnetischen und magnetischen Feldern, Feuchtigkeit oder Staubeinwirkung aus. ·... - Seite 5 Display 1 - Datenspeicher voll 2 - Datum/Zeit 3 - Speicheranzeige 4 - Maßeinheit 5 - Bewertungscharakteristik C 6 - Bewertungscharakteristik A 7 - Messwert 8 - Bereich 9 - Bereichsüberschreitung 10 - Messwerterfassung Slow 11 - Messwerterfassung Fast 12 - Batteriewarnung 13 - Data Hold 14 - Auto-Power-Off-Anzeige 15 - Bereichsunterschreitung...
- Seite 6 Max/Min - Kurz so oft drücken, bis gewünschte Erfassung angezeigt wird, Min- oder Max-Wert der laufenden Messung wird angezeigt und auto- matisch aktualisiert, wenn ein neuer Extremwert auftritt Verlassen zum Normalbetrieb durch nochmaliges Drücken der Taste - Länger drücken: Ein- und Ausschalten der automatischen Abschaltung Auto Power Off ·...
-
Seite 7: Hinweise Zu Messungen
5. Hinweise zu Messungen (Grundlegende Handlungen siehe Kapitel 4) Verwenden Sie an Messorten, wo Neben- und Windgeräusche zu erwarten sind, immer den Windschutz. 5.1. Messcharakteristik einstellen · Wählen Sie Messcharakteristik „A”, wenn Sie Messungen von Umgebungsgeräuschen, Ge- sprächen, oder Sprach-Lautsprecherwiedergaben vornehmen wollen. Diese Charakteristik entspricht der Hörkurve des menschlichen Ohrs. -
Seite 8: Technische Daten
7. Technische Daten Allgemeine Daten Spannungsversorgung: 4 x Mignonbatterie (AA/LR6), Betriebsdauer 20 h oder 6 V DC, extern Bereichswahl: Automatisch/Manuell Bereichs-Überlaufanzeige: Under/Over Erfassungsrate: Fast: 125 ms, Slow: 1 s Mikrofon: Elektret-Mikrofon Bargraphanzeige: 30-130 dB, Auflösung 1 dB, Auffrischrate 200/s DC-Ausgang: logarithmisch, 10 mV/dB, Z = 100 Ω...
