- Seite 1 Digital-Zangen-Multimeter/ Wattmeter DT-3353 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 7/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das True-RMS-Zangenmultimeter/Wattmeter DT3353 ist ein 3,5-stelliges (4000 Digit) Univer- salmessgerät für Spannung, Strom, Frequenz, Leistung, Leistungsfaktor, Phasenwinkel in Ein- und Dreiphasen-Stromnetzen. Es ist mit Sonderfunktionen wie Min-/Max-Speicher, optisch getrennter USB-Schnittstelle, 99 Datenspeichern, berührungsloser Spannungsdetektion und Data Hold-Funktion ausgestattet. Die Funktionen und Eigenschaften: ·... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme

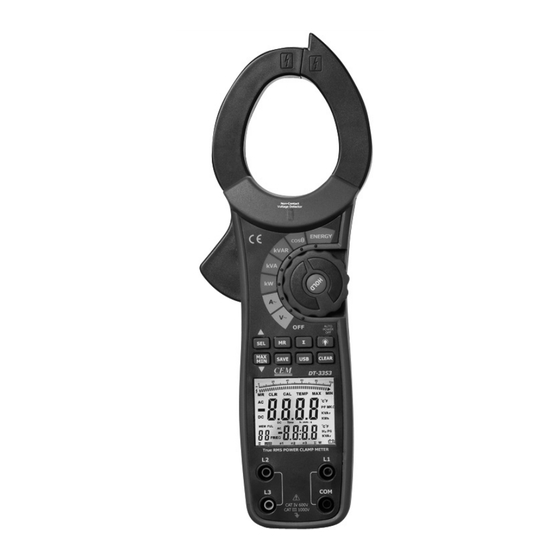

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Strommesszange 2 - Zangenöffner 3 - Taste MR (Speicher aufrufen) 4 - Taste SELECT (Phase, Gesamtleistung) 5 - Taste MIN/MAX 6 - Taste SAVE (Daten speichern) 7 - Display 8 - Messbuchse Phase 2 9 - Messbuchse Phase 3 10 - Messbuchse COM (N) 11 - Messbuchse Phase 1... - Seite 6 Bei Leistungsmessung: Auswahl zwischen Gesamt-Wirkleistung (Hauptanzeige)/Blindleistung (Nebenanzeige) und Gesamt- Leistungsfaktor (Hauptanzeige)/Scheinleistung (Nebenanzeige) Datenversand zum PC (Datenbankformat) Sleep Mode · Das Gerät schaltet sich 30 Minuten nach der letzten Bedienhandlung selbständig aus. · Das Aktivieren erfolgt durch Drehen des Drehschalters auf „Off” und dann auf eine Mess- funktion.
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Berührungslose Spannungsanzeige (NCV) Vor jeder Messung den Spannungsdetektor an einer bekannten Wechselspan- nung überprüfen. · Schalten Sie das Gerät mit dem Drehschalter ein (beliebige Stellung) · Führen Sie den Spannungsdetektor an eine spannungsführen- de Leitung. · Führt die Leitung Wechselspannung, leuchtet der Spannungs- detektor auf Bitte beachten: ·... -
Seite 8: Strommessung
5.2 Strommessung AC Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr! · Schalten Sie den zu messsenden Stromkreis ab. · Wählen Sie mit dem Drehschalter die Messart A (~) an. ·... - Seite 9 · Schalten Sie den Stromkreis ein. · Drücken Sie die Taste SEL, um die Daten für Phase 1 anzuzeigen. Das Display zeigt die Wirkleistung und den Phasenwinkel an: · Bei Bedarf können Sie die Gesamtleistung mit der Taste ∑ aufrufen. ·...
-
Seite 10: Schein- Und Blindleistungsmessung, Leistungsfaktor
5.4 Schein- und Blindleistungsmessung, Leistungsfaktor · Für diese Messarten gehen Sie wie in 5.3 beschrieben vor, wählen Sie mit dem Drehschal- ter die entsprechende Messart kVA/kVAR/cosj. · Beachten Sie, dass hier keinen Summenbildungen möglich sind. 5.5 Energieverbrauchsmessung Die Eingangsspannungen dürfen nicht den Wert 750 AC überschreiten, Ströme nicht den Wert 1000 A. -
Seite 11: Batteriewechsel
· Mit der Hold-Taste können Sie zwischenzeitlich den Verbrauchswert im Display speichern. Die messung läuft im Hintergrund weiter und nach nochmaligem Drücken der Taste Hold kehrt das Gerät zur laufenden Anzeige zurück. · Die messung endet automatisch nach 24 h oder Anwahl einer anderen Messart. Die maxi- male Energiemenge beträgt 9999 kWh, danach erscheint OL. -
Seite 12: Technische Daten
8. Technische Daten Allgemeine Daten Spannungsversorgung: 9-V-Blockbatterie 6LR61 Bereichswahl: Automatisch Überlaufanzeige: Messung: TrueRMS Anzahl Datenspeicher: Betriebstemperaturbereich: 5 bis 40°C Lagertemperaturbereich: -20 bis +60°C, Luftfeuchte max. 80% rH Luftfeuchtebereich Betrieb: Bei 0-31°C: ≤80% rH, bis 40°C sinkend auf 50% rH, Sicherheit: IEC61010 CAT III (1000 V), CAT IV (600 V), doppelt isoliert Max. - Seite 13 Wirkleistung: Strom/Spannung Spannung, Bereich 100 V 400 V 750 V Strom, 40 A 4,00 kW 16,00 kW 30,00 kW Bereich 100 A 10,00 kW 40,00 kW 75,00 kW 400 A 40,00 kW 160,0 kW 300,0 kW 1000 A 100,0 kW 400,0 kW 750,0 kW Genauigkeit...
- Seite 14 Leistungsfaktor: Bereich Auflösung Genauigkeit Bedingungen 0,3 - 1 0,001 ±0,022 Minimaler Messtrom: 10 A (kapazitiv/induktiv) Minimale Messspannung: 45 V 0,3 - 1 Nicht spezifiziert Minimaler Messtrom: unter 10 A (kapazitiv/induktiv) oder Minimale Messspannung: unter 45 V Phasenwinkel: Bereich Auflösung Genauigkeit Bedingungen 0 bis 90°...
-
Seite 15: Entsorgungshinweise
9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsor- gen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! Batterieverordnung beachten! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie sind verpflichtet, diese in den Wertstoffkreislauf zurückzugeben.
