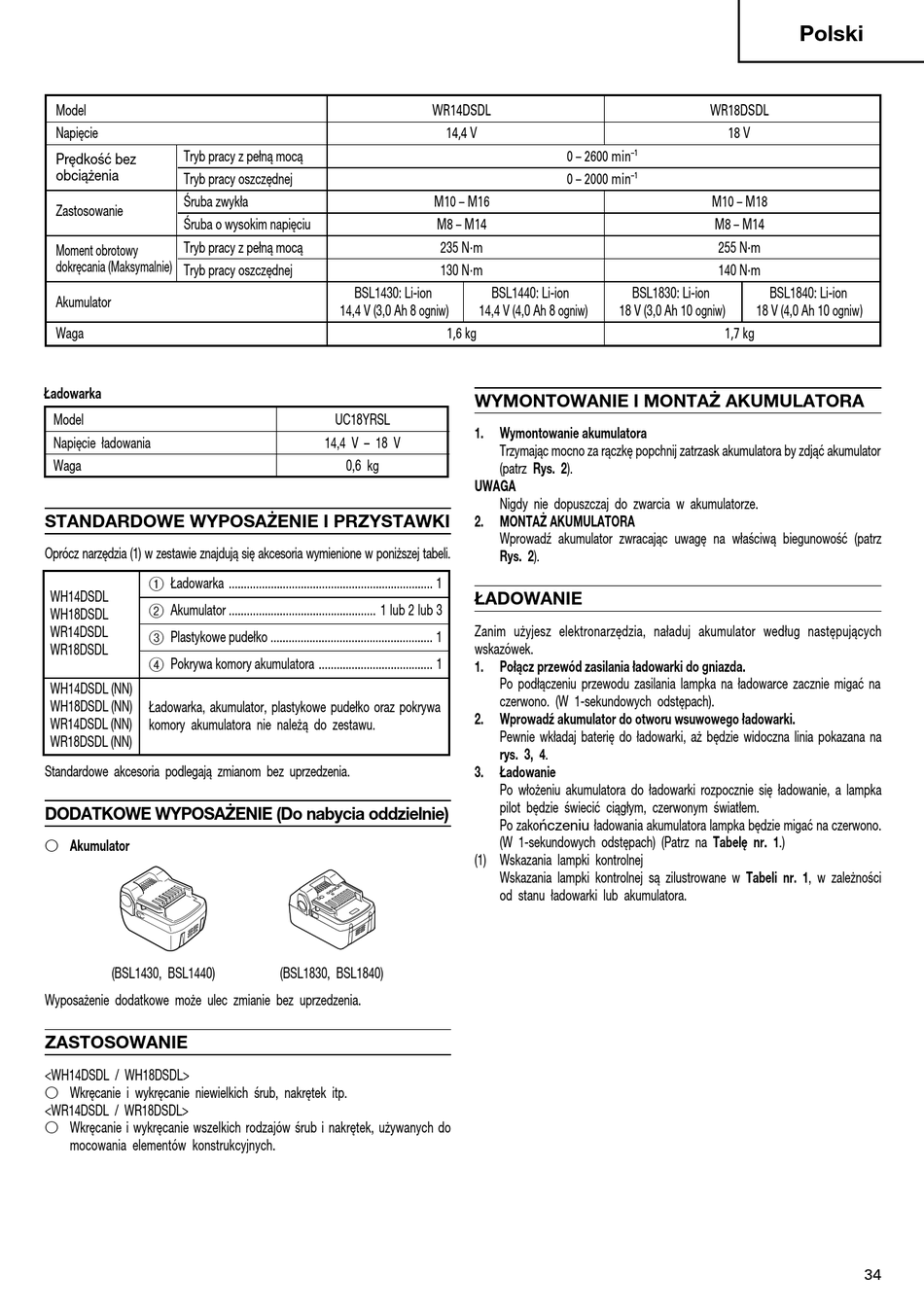

Model
Napięcie
Tryb pracy z pełną mocą
Prędkość bez
obciążenia
Tryb pracy oszczędnej
Śruba zwykła
Zastosowanie
Śruba o wysokim napięciu
Tryb pracy z pełną mocą
Moment obrotowy
dokręcania (Maksymalnie) Tryb pracy oszczędnej
Akumulator
Waga
Ładowarka
Model
Napięcie ładowania
Waga
STANDARDOWE WYPOSAŻENIE I PRZYSTAWKI
Oprócz narzędzia (1) w zestawie znajdują się akcesoria wymienione w poniższej tabeli.
1 Ładowarka .................................................................... 1
WH14DSDL
2 Akumulator ................................................. 1 lub 2 lub 3
WH18DSDL
WR14DSDL
3 Plastykowe pudełko ...................................................... 1
WR18DSDL
4 Pokrywa komory akumulatora ...................................... 1
WH14DSDL (NN)
WH18DSDL (NN)
Ładowarka, akumulator, plastykowe pudełko oraz pokrywa
WR14DSDL (NN)
komory akumulatora nie należą do zestawu.
WR18DSDL (NN)
Standardowe akcesoria podlegają zmianom bez uprzedzenia.
DODATKOWE WYPOSAŻENIE (Do nabycia oddzielnie)
Akumulator
(BSL1430, BSL1440)
Wyposażenie dodatkowe może ulec zmianie bez uprzedzenia.
ZASTOSOWANIE
<WH14DSDL / WH18DSDL>
Wkręcanie i wykręcanie niewielkich śrub, nakrętek itp.
<WR14DSDL / WR18DSDL>
Wkręcanie i wykręcanie wszelkich rodzajów śrub i nakrętek, używanych do
mocowania elementów konstrukcyjnych.
WR14DSDL
14,4 V
M10 – M16
M8 – M14
235 N·m
130 N·m
BSL1430: Li-ion
14,4 V (3,0 Ah 8 ogniw)
1,6 kg
UC18YRSL
14,4 V – 18 V
0,6 kg
(BSL1830, BSL1840)
0 – 2600 min –1
–1
0 – 2000 min
BSL1440: Li-ion BSL1830: Li-ion
14,4 V (4,0 Ah 8 ogniw) 18 V (3,0 Ah 10 ogniw)
WYMONTOWANIE I MONTAŻ AKUMULATORA
1. Wymontowanie akumulatora
Trzymając mocno za rączkę popchnij zatrzask akumulatora by zdjąć akumulator
(patrz Rys. 2).
UWAGA
Nigdy nie dopuszczaj do zwarcia w akumulatorze.
2. MONTAŻ AKUMULATORA
Wprowadź akumulator zwracając uwagę na właściwą biegunowość (patrz
Rys. 2).
ŁADOWANIE
Zanim użyjesz elektronarzędzia, naładuj akumulator według następujących
wskazówek.
1. Połącz przewód zasilania ładowarki do gniazda.
Po podłączeniu przewodu zasilania lampka na ładowarce zacznie migać na
czerwono. (W 1-sekundowych odstępach).
2. Wprowadź akumulator do otworu wsuwowego ładowarki.
Pewnie wkładaj baterię do ładowarki, aż będzie widoczna linia pokazana na
rys. 3, 4.
3. Ładowanie
Po włożeniu akumulatora do ładowarki rozpocznie się ładowanie, a lampka
pilot będzie świecić ciągłym, czerwonym światłem.
Po zakończeniu ładowania akumulatora lampka będzie migać na czerwono.
(W 1-sekundowych odstępach) (Patrz na Tabelę nr. 1.)
(1) Wskazania lampki kontrolnej
Wskazania lampki kontrolnej są zilustrowane w Tabeli nr. 1, w zależności
od stanu ładowarki lub akumulatora.
Polski
WR18DSDL
18 V
M10 – M18
M8 – M14
255 N·m
140 N·m
BSL1840: Li-ion
18 V (4,0 Ah 10 ogniw)
1,7 kg
