EINSCHALTEN
Werkseinstellungen verwenden
1. Schließen Sie an Klemme 1 und Klemme 2 auf der Klemmleiste T1
(siehe Tabelle 2) eine geeignete 24-V-DC-Spannungsversorgung
(gemäß EN 54-4) an.
2. Prüfen Sie die Spannung am Anschluss. Stellen Sie sicher, dass
sie innerhalb des vorgeschriebenen Spannungsbereichs liegt.
3. Wenn die Spannung innerhalb des angegebenen Bereichs liegt,
schließen Sie den Einspeisestecker an das Gerät an.
4. Schließen und sichern Sie die Gehäusetür. Prüfen Sie, ob der
Lüfter anläuft und Luft aus der Auslassöffnung austritt. Das Gerät
benötigt für die Initialisierung und Stabilisierung im normalen
Modus ein bis drei Minuten.
EXTERNES RÜCKSETZEN
Die Werkseinstellung für den konfigurierbaren, externen Eingang
lautet „Rücksetzen des Geräts" (Klemmleiste T8). Durch eine
Kurzschlussverbindung
zwischen
FAAST-LT-Gerät ein Reset durch.
BEDIENFELD
Je nachdem, welches der drei FL01-Modelle installiert wird, sieht
das Bedienfeld unterschiedlich aus. Alle Ausführungen sind unten
dargestellt.
Die folgenden Informationen werden angezeigt:
• Zustand des Melders: Normal, Alarm, Störung oder Abschaltung
• Alarmstufe: Alarm, Voralarm
• Partikelwerte: 1 - 9
• Luftstromstärke
• Tasten zum Testen, Rücksetzen und Deaktivieren

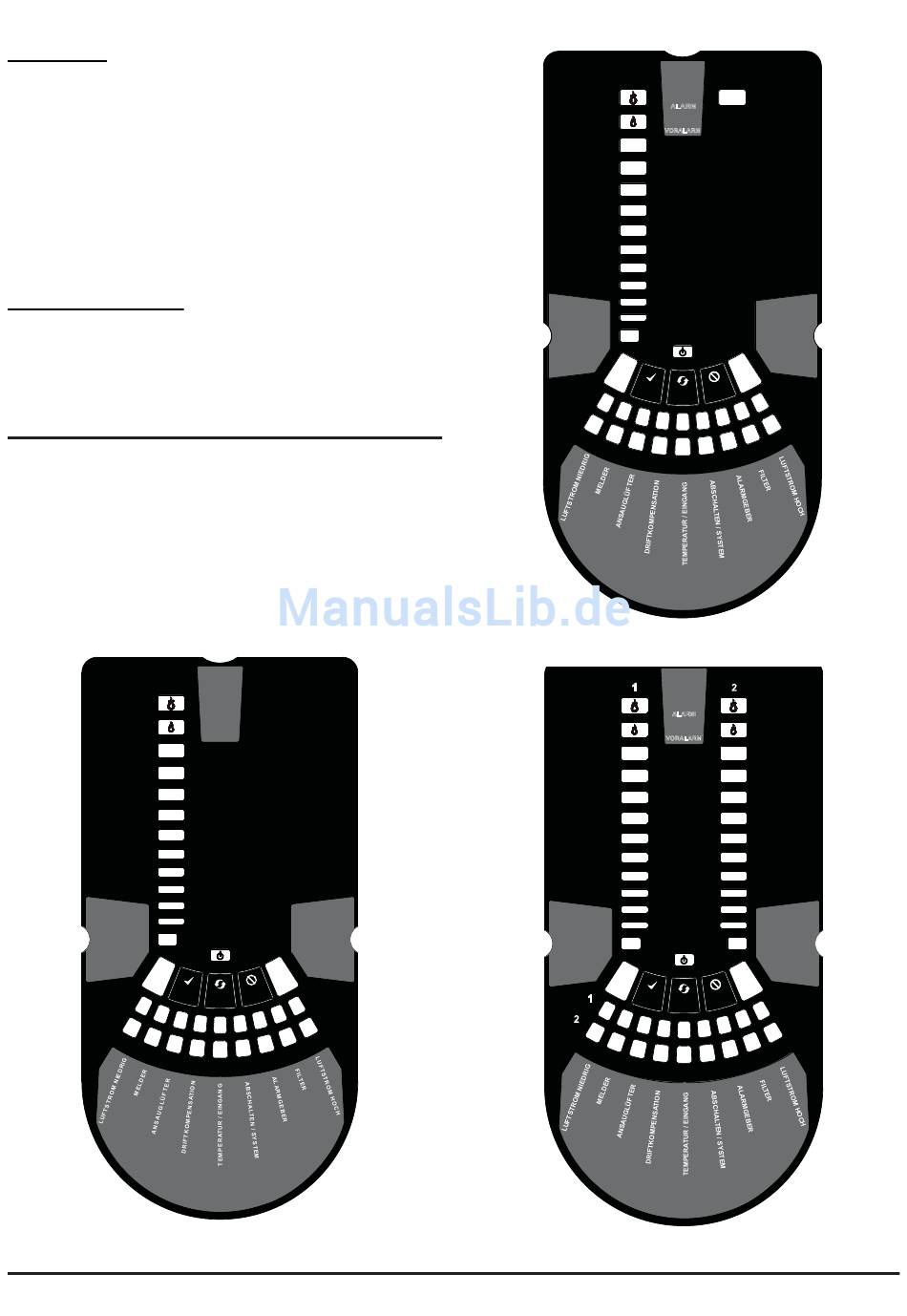

Abbildung 10: Anzeige des Bedienfelds
10
9
8
7
6
5
4
3
2
RAUCH-
1
STUFE
BEREITSTEL-
LUNG
STÖRUNG
10a: 1-kanaliger Melder FL0111E (1 Melder)
D200-101-00
diesen
Klemmen
ALARM
VORALARM
STÖRUNG
STROMVER-
SORGUNG
führt
das
10b: 1-kanaliger Melder FL0112E (2 Melder)
6
ALARM
VORALARM
10
9
8
7
6
5
4
3
2
RAUCH-
1
STUFE
BEREITSTEL-
LUNG
STÖRUNG
ALARM
VORALARM
10
9
8
7
6
5
4
3
2
RAUCH-
STUFE 1
1
BEREITSTEL-
LUNG
STÖRUNG
10c: 2-kanaliger Melder FL0122E
STÖRUNG
STROMVER-
SORGUNG
10
9
8
7
6
5
4
3
2
RAUCH-
1
STUFE 2
BEREITSTEL-
LUNG
STÖRUNG
STROMVER-
SORGUNG
