7.3 Nachjustieren des Polyflexriemens
Bei Austausch des Antriebsriemens muss die Riemenspannung nachjustiert werden. Hierzu
werden die Keilriemenabdeckungen abgenommen.
Anschließend wird die Riemenspannung am Spannelement neu eingestellt (Bild 6). Hierzu
werden die 3 Befestigungsschrauben des Motors (Bild 7 Nr. 1) um eine Umdrehung leicht
gelockert. An den Justierschrauben (Bild 7, Nr. 2) kann der Riemen nun entsprechend gelockert
oder gespannt werden.
Mit Hilfe eines Zubehörteils (Bild 8); zu beziehen über die Firma Nußbaum Hebetechnik GmbH &
CO.KG) wird der Polyflexriemen auf die entsprechende Riemenablenkung eingestellt.
•
Vor Beginn der Einstellung des Riemens ist das Meßgerät auf eine feste ebene Fläche
aufzulegen und nach unten zu drücken, bis der Taststift eben auf dem glatten Untergrund
aufliegt.
•
Danach ist die Uhr zu nullen d.h. der äußere Ring der Messuhr ist so zu drehen, das der
Zeiger auf die Null zeigt.

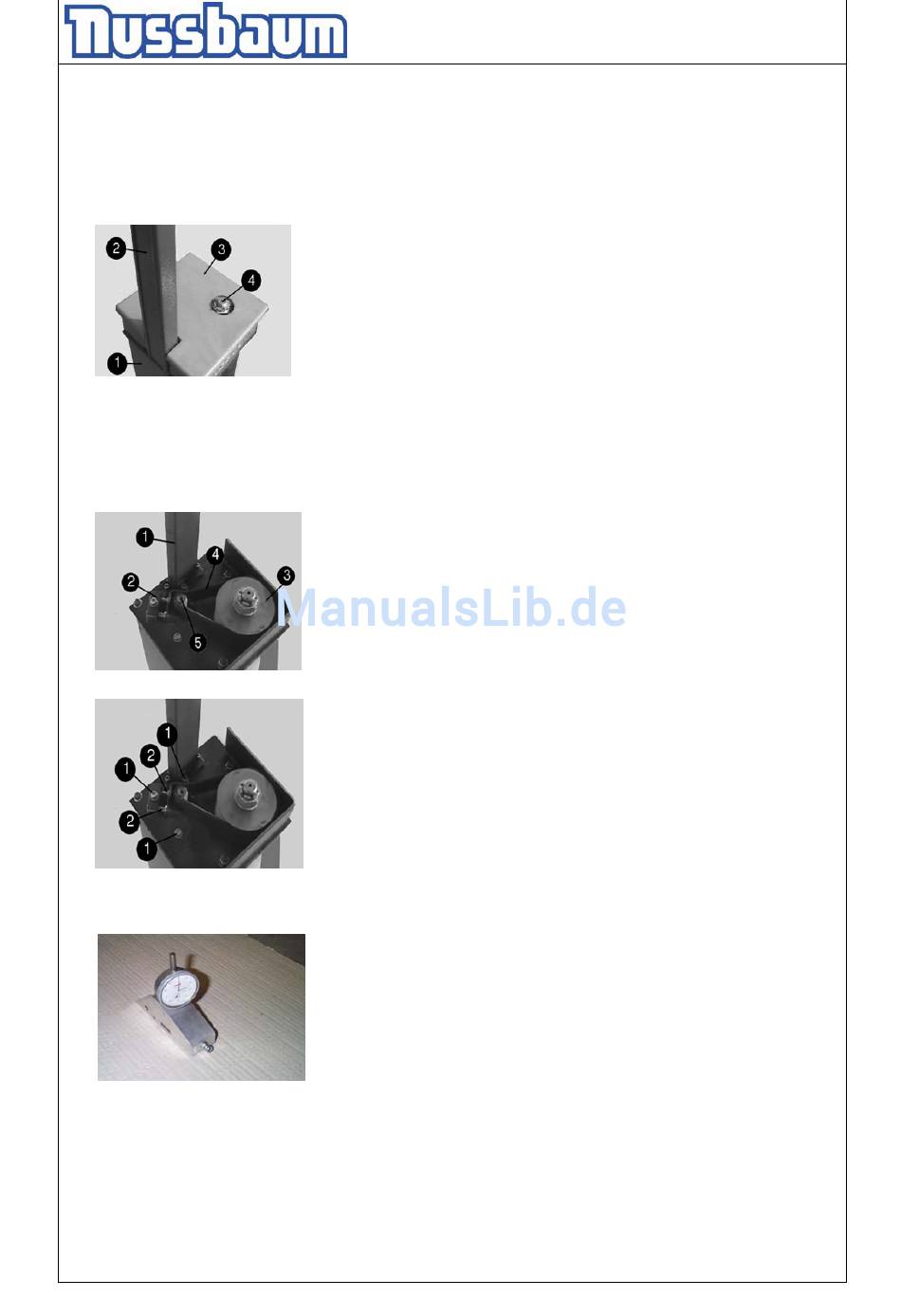

Bild 5: Keilriemenabdeckung (Version mit Steigrohr)
1: Säule
2: Steigrohr
3: Keilriemenabdeckung
4: Hubspindel
Bild 6: Position des Antriebsriemens
1: Steigrohr; (optional)
2: Spannelement zum Nachjustieren der Riemenspannung;
3: Rillenscheibe;
4: Polyflexriemen (Antriebsriemen);
5: Antriebswelle Motor
Bild 7: Einstellen der Riemenspannung
1: Befestigungsschrauben Motor
2: Justierschrauben für Riemenspannung
Bild 8: Zubehörteil
- 30 -
Betriebsanleitung und Prüfbuch
2.50 SL
