Montageanweisung – nur für Fachpersonal

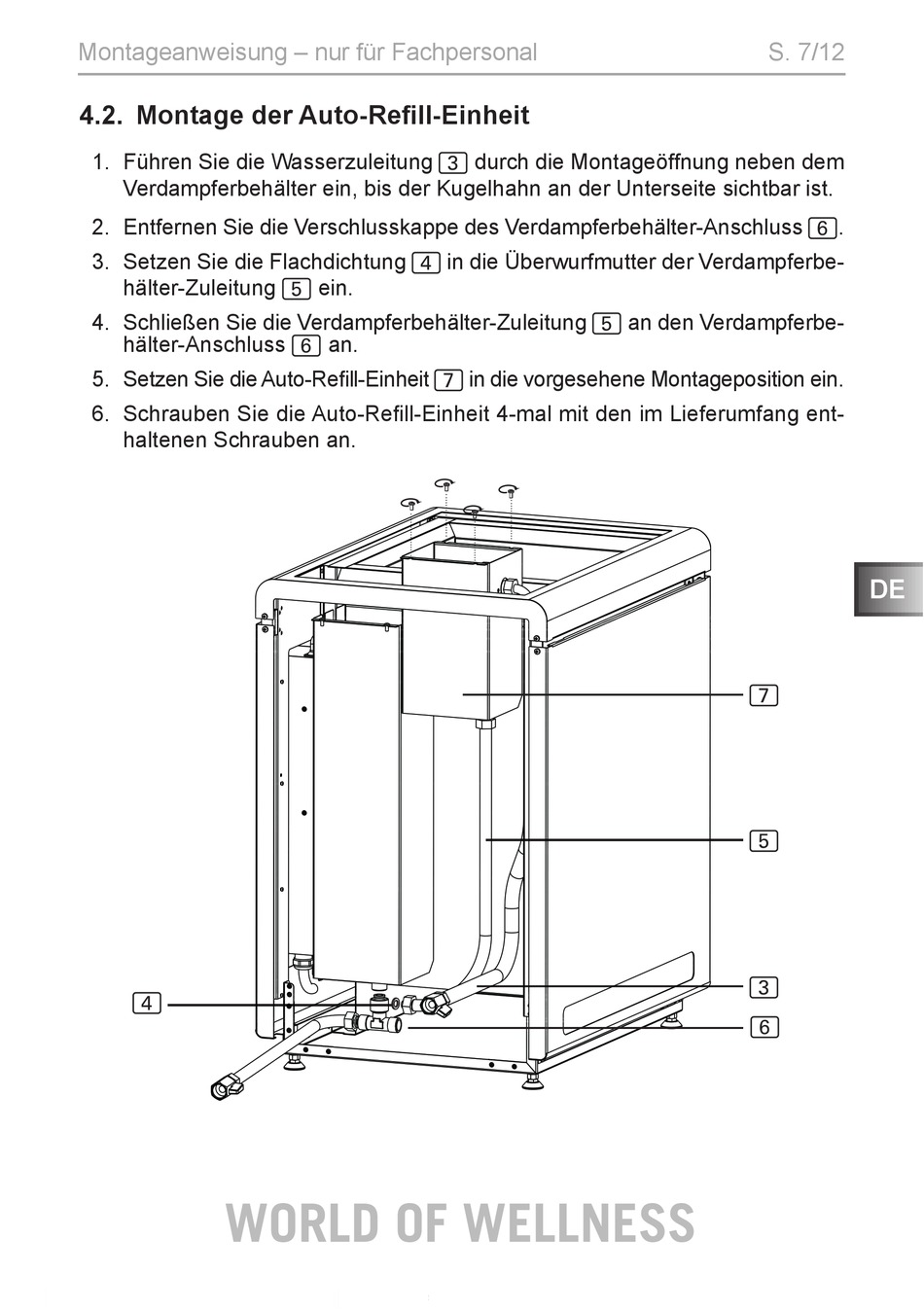

4.2. Montage der Auto-Refill-Einheit

1. Führen Sie die Wasserzuleitung 3 durch die Montageöffnung neben dem
Verdampferbehälter ein, bis der Kugelhahn an der Unterseite sichtbar ist.
2. Entfernen Sie die Verschlusskappe des Verdampferbehälter-Anschluss 6.
3. Setzen Sie die Flachdichtung 4 in die Überwurfmutter der Verdampferbe-
hälter-Zuleitung 5 ein.
4. Schließen Sie die Verdampferbehälter-Zuleitung 5 an den Verdampferbe-
hälter-Anschluss 6 an.
5. Setzen Sie die Auto-Refill-Einheit 7 in die vorgesehene Montageposition ein.
6. Schrauben Sie die Auto-Refill-Einheit 4-mal mit den im Lieferumfang ent-
haltenen Schrauben an.
4
WORLD OF WELLNESS
S. 7/12
DE
7
5
3
6
