Montage De L'unité Auto-Refill - Sentiotec Concept R CP-RC-AF Montage- Und Gebrauchsanweisung

Instructions de montage uniquement pour le personnel spécialisé

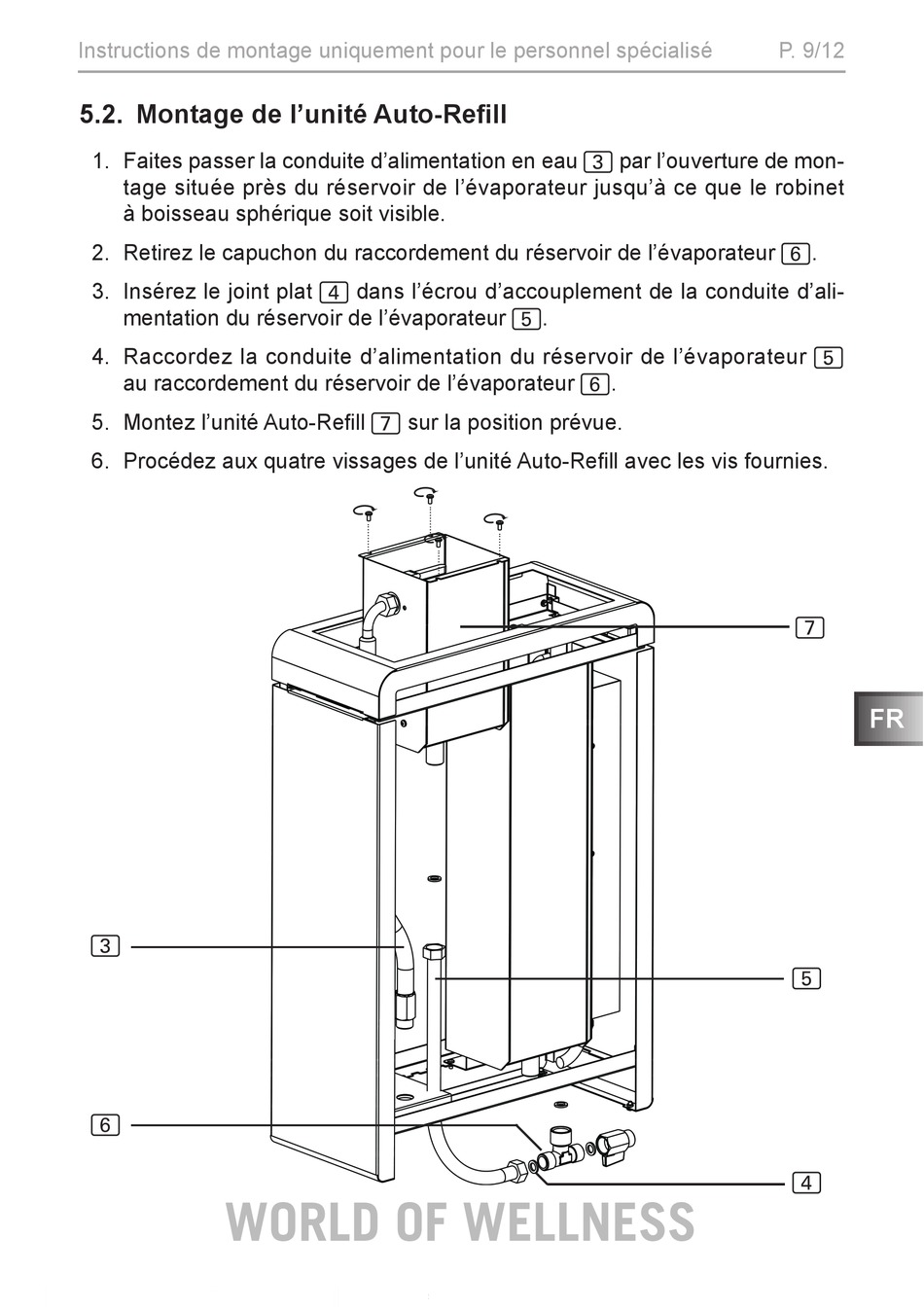

5.2. Montage de l'unité Auto-Refill
1. Faites passer la conduite d'alimentation en eau 3 par l'ouverture de mon-
tage située près du réservoir de l'évaporateur jusqu'à ce que le robinet
à boisseau sphérique soit visible.
2. Retirez le capuchon du raccordement du réservoir de l'évaporateur 6.
3. Insérez le joint plat 4 dans l'écrou d'accouplement de la conduite d'ali-
mentation du réservoir de l'évaporateur 5.
4. Raccordez la conduite d'alimentation du réservoir de l'évaporateur 5
au raccordement du réservoir de l'évaporateur 6.
5. Montez l'unité Auto-Refill 7 sur la position prévue.
6. Procédez aux quatre vissages de l'unité Auto-Refill avec les vis fournies.
3
6
WORLD OF WELLNESS
P. 9/12
7
FR
5
4
