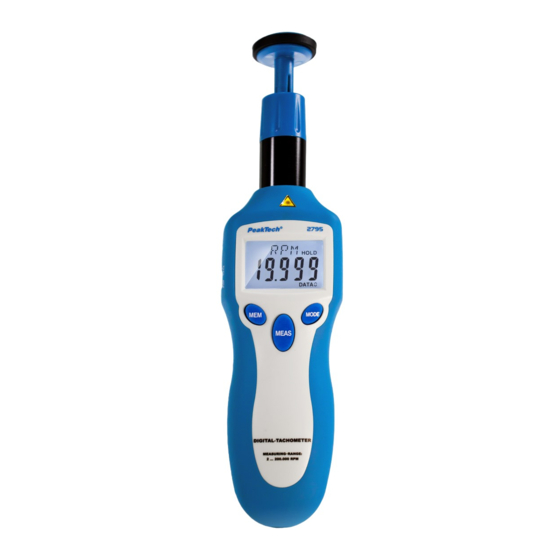

- Seite 1 ® PeakTech 2790 Bedienungsanleitung/ Operation Manual Digital- Drehzahlmesser/ Digital Tachometer mit /with Laser...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektro- magnetische Kompatibilität) (CE-Zeichen). Verschmutzungsgrad Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungs- überschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. Vermeiden jegliche Nähe explosiven entflammbaren Stoffen. Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
-
Seite 4: Technische Merkmale
Vermeiden Sie den Einsatz des Lasers auf Augenhöhe und mögliche Reflektionen durch spiegelnde Oberflächen wie Glas und poliertes Metall. Den Laser niemals auf gasförmige Stoffe oder Gasbehälter richten. (Explosionsgefahr) Eine Benutzung darf nur unter Beachtung der jeweiligen gesetzlichen Vorschriften durch qualifiziertes Fachpersonal erfolgen. - Seite 5 3. Vorderansicht 1. Reflektierendes Klebeband 2. Messstrahl (Laser) 3. LCD-Anzeige 4. Messtaste (MEAS) 5. Speichertaste (MEM) 6. Batteriefach 7. Funktionstaste (MODE) 8. Anschlussbuchse für 6 VDC-Adapter...
-
Seite 6: Speicherwertaufruftaste Mem
4. Speicherwertaufruftaste MEM Die gespeicherten minimalen und maximalen Messwerte sowie der letzte Messwert vor dem Ausschalten des Gerätes können mit der MEM-Taste jederzeit wieder abgerufen werden. Dazu wie beschrieben vorgehen: Um ein gemessenen Wert aufzurufen, drücken Sie nach der Messung die MEM-Taste und es wird der MAX (Maximalwert) der letzten Messung angezeigt Durch erneutes Drücken der MEM-Taste wird der MIN (Minimalwert) der letzten Messung angezeigt... -
Seite 7: Technische Daten
5. Technische Daten Anzeige: 5-stellige LCD-Anzeige (15 mm) Genauigkeit: +/- 0,05 % + 1 Stelle Messfolge: 0,5 Sek. (bei mehr als 120 UpM) Bereichswahl: automatisch Speicher: zur Speicherung der minimalen und maximalen Messwerte sowie letzten Messwertes: automatische Speicherung der gemessenen Werte Messbereich: 50 ... - Seite 8 6. Foto-Tachometer-Daten Messbereich: 2... 99999 Upm Auflösung: 0,1 Upm ( 2...999,9 Upm) 1 Upm (über 1000 Upm) Gesamt-Testbereich: 1...99999 Upm...
- Seite 9 7. Messbetrieb ® Das PeakTech 2790 Tachometer kann die Drehzahl (RPM) oder die Anzahl der Umdrehungen (REV) messen. Die REV-Funktion dient auch als Zählfunktion über Laser-Unterbrechungskontakt. Zur Bedienung gehen Sie bitte wie folgt vor: Reflektierendes Markierungsband am Messobjekt (Ventilator, Welle, Zahnrad etc.) anbringen MEAS-Taste kurz drücken, um das Gerät einzuschalten...
-
Seite 10: Hinweise Zum Messbetrieb
8. Hinweise zum Messbetrieb Mitgeliefertes Reflektionsband in ca. 1,2 cm große Quadrate • schneiden und je 1 Quadrat auf die Drehachsen aufkleben. Darauf achten, dass der nichtreflektierende Bereich immer • größer als der reflektierende ist. Reflektierende Achsen müssen vor dem Aufbringen der •... - Seite 11 9 V – Batterie (Neda 1604) Batteriefachdeckel wieder auflegen Schraube befestigen. Bei längerem Nichtgebrauch des Gerätes Batterien aus dem Batteriefach entfernen. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein.
- Seite 12 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von drei Jahren wird empfohlen. ® © PeakTech 10/2012/Th. -11-...
-
Seite 13: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 14 Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the front. Opening the equipment and service – and repair work must only be performed by qualified service personnel Measuring instruments don’t belong to children hands. 1.1.
- Seite 15 2. Features This digital photo tachometer uses micro-controller, photoelectrical- and laser technology for measurement of RPM (Rounds Per Minute) and REV (Revolution counting) Wide measurement range and high resolution Automatic measurement value storage for MIN, MAX and LAST recallable with MEM-key Easy to read LCD with Backlight “Auto Power Off”...
- Seite 16 3. Front Panel Descriptions 1. Reflective mark 2. Signal light beam 3. Display 4. Measure button (MEAS) 5. Memory button (MEM) 6. Battery cover 7. Function switch (MODE) 8. Input jack for 6 V DC -15-...
- Seite 17 4. Data-Memory function The last measured value before releasing the MEAS-key will be saved to data-memory automatically. You can recall this value by pressing the MEM-Key. The last measured value can be displayed as MAX (highest measured value), MIN (lowest measured value) and LAST (latest displayed value).
-
Seite 18: Specifications
5. Specifications Display: 5 digits, LCD Accuracy: +/- 0,05 % + 1 digit Sampling Time: 0,5 sec (over 120 RPM) Range select: Auto-Ranging Memory: The max. Value/Min; Value/Last Display Value will be automatically stored in Memory. Detecting Distance: 50 mm to 500 mm (Photo) Laser product: class 2, Output <... -
Seite 19: Measuring Procedure
6. Photo Tachometer Test range: 2…99999 Rpm Resolution: 0,1 Rpm (2…999,9 Rpm) (over 1000 Rpm) Total test range: 1…99999 Rpm 7. Measuring Procedure This device can measure the rounds per minute (RPM) or count the revolution (REV). The REV-function can be used as counter with laser as breaker contact. - Seite 20 8. Measuring consideration Reflective Mark Cut and peel adhesive tape provided into approx. 12 mm • (0,5”) squares and apply one square to each rotation shaft. The non-reflective area must always be greater than the • Reflective area. If the shaft is normally reflective, it must be covered with black •...
-
Seite 21: Battery Replacement
10. Battery Replacement When it is necessary to replace the battery, battery-symbol will appear on the display. 9 V – battery (Neda 1604) Loose the screw of battery cover Slide the battery cover away from the instrument and remove the battery. Replace the battery cover and secure it with the screw. - Seite 22 Batteries, which contain harmful substances, are marked with the symbol of a crossed-out waste bin, similar to the illustration shown left. Under the waste bin symbol is the chemical symbol for the harmful substance, e.g. „Cd“ for cadmium, „Pb“ stands for lead and „Hg “ for mercury.
- Seite 23 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 10/2012/Th. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
