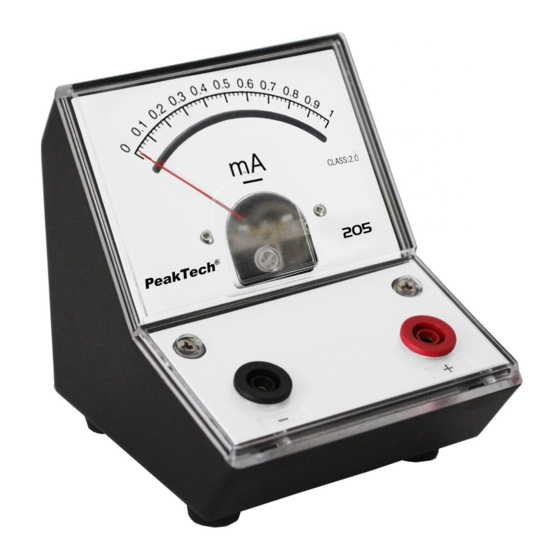

PeakTech 205 Bedienungsanleitung

PeakTech 205 Bedienungsanleitung

Prüfinstrumente für lehrzwecke

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

205
®
PeakTech
Bedienungsanleitung/
Operation Manual
Prüfinstrumente für Lehrzwecke/
Test Instruments for Educational
Use

Werbung

loading

Inhaltszusammenfassung für PeakTech 205

  • Seite 1 ® PeakTech Bedienungsanleitung/ Operation Manual Prüfinstrumente für Lehrzwecke/ Test Instruments for Educational...
  • Seite 2 Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Betriebssicherheit Gerätes Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind Ansprüchen...
  • Seite 3 angegebenen maximalen Eingangs- spannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden. Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
  • Seite 4 Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie keiner...
  • Seite 5 Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 1.) Einführung ED-205 werden hauptsächlich als Lehrmittel Schulgebrauch verwendet, Lektionen Elektrizität zu vermitteln.
  • Seite 6 1.) Verständnis der Symbole ACV, ACA, DCV und ACA 2.) Verständnis der Maßeinheiten von Elektrizität und von Ihren Umwandlungen 3.) Anschluss der Spannungsversorgung an ED-205 4.) Die Polarität von DCV und DCA 5.) Ablesen von Messwerten auf den Skalen 6.) Nullpunkteinstellung 3.) Spezifikationen...
  • Seite 7 4.) Standard-Messbereiche Spannungs- Bereich Innenwiderstand abfall 0–50uA DC 2000 100mV 0–100uA DC 1000 100mV 0–1mA DC 50 50mV 7,2 (Messwerk- Empfindlichkeit: 30mV) in Reihe geschaltet: 3,5 0–50mA/ 50mA-Bereich: 50mA-Bereich: 500mA/5A DC 821m 37mV 500mA-Bereich: 500mA-Be-reich: 83,6m 41mV 5A-Bereich: 5A-Bereich: 52mV 10,7m...
  • Seite 8 5. Anschlüsse...
  • Seite 10 Messkreis freischalten. (Spannungsversorgung abschalten) 1.) Bestimmen Sie vor der Messung den voraus- sichtlichen Strom bzw. die Spannung 2.) Verbinden Prüfleitungen entsprechenden Eingangsbuchsen Mess- bereiches des ED-205. Hinweis: Messbereiche sind Eingangsbuchsen mit entsprechenden Wert gekennzeichnet. 3.) Verbinden Prüfleitungen Messkreis schalten Spannungsversorgung ein.
  • Seite 11 This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
  • Seite 12 Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse holding. To avoid electric shock, do not operate this product in wet or damp conditions. Conduct measuring works only in dry clothing and rubber shoes, i.
  • Seite 13 1.) Application ED-205 are mainly used as teaching aid when school teacher providing lesson of electricity. It may also be used as measuring and comparison of current and voltage of equipment and /or instrument in a factory.
  • Seite 14 1.) Understand the symbols of ACV, ACA, DCV and 2.) Understand the Units of Electricity and their conversions 3.) Connection of power supply to ED-205 4.) The directions of DCV, DCA 5.) Acquaintance with readings on the scales 6.) Zeroing adjustment 3.) Specifications...
  • Seite 15 4. Standard-measuring ranges Range Internal resistance Voltage drop 0–50uA DC 2000 100mV 0–100uA DC 1000 100mV 0–1mA DC 50 50mV 7,2 (movement sensitivity: 30mV) series connection: 3,5 0–50mA/ 50mA-range: 50mA-range: 500mA/5A DC 821m 37mV 500mA-range: 500mA-range: 83,6m 41mV 5A-range: 5A-range: 52mV 10,7m...
  • Seite 16 5. Test Leads Connections -15-...
  • Seite 17 -16-...
  • Seite 18 2.) Connect the test leads with the appropriate input sockets of the measuring range of the ED-205. Note: The measuring range are characterized on the input sockets by the appropriate value. 3.) Connect the test leads with the measuring circle you want to test and switch on the power supply.
