3.2. Feederbox auf dem Rahmen der Traktoreinheit montieren

Feederbox
Klappe
_______________________________________________________________________________________________
MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung
1. Lokalisieren Sie die vier Gewindebohrungen in den
Oberseiten der beiden Winkel. (Diese Winkel verkleiden
die zwei Teleskopführungen; siehe Abb.3.1.a im vorigen
Abschnitt.)
Die Bodenplatte der Feederbox besitzt dazu passende
Bohrungen.
2. Heben Sie die Feederbox an und setzen Sie diese oben
auf den beiden Winkeln ab.
Hinweis: Richten Sie zuerst die linke Seite der Feederbox
zum Rahmen der Traktoreinheit aus; vergleiche
folgende Abbildung.

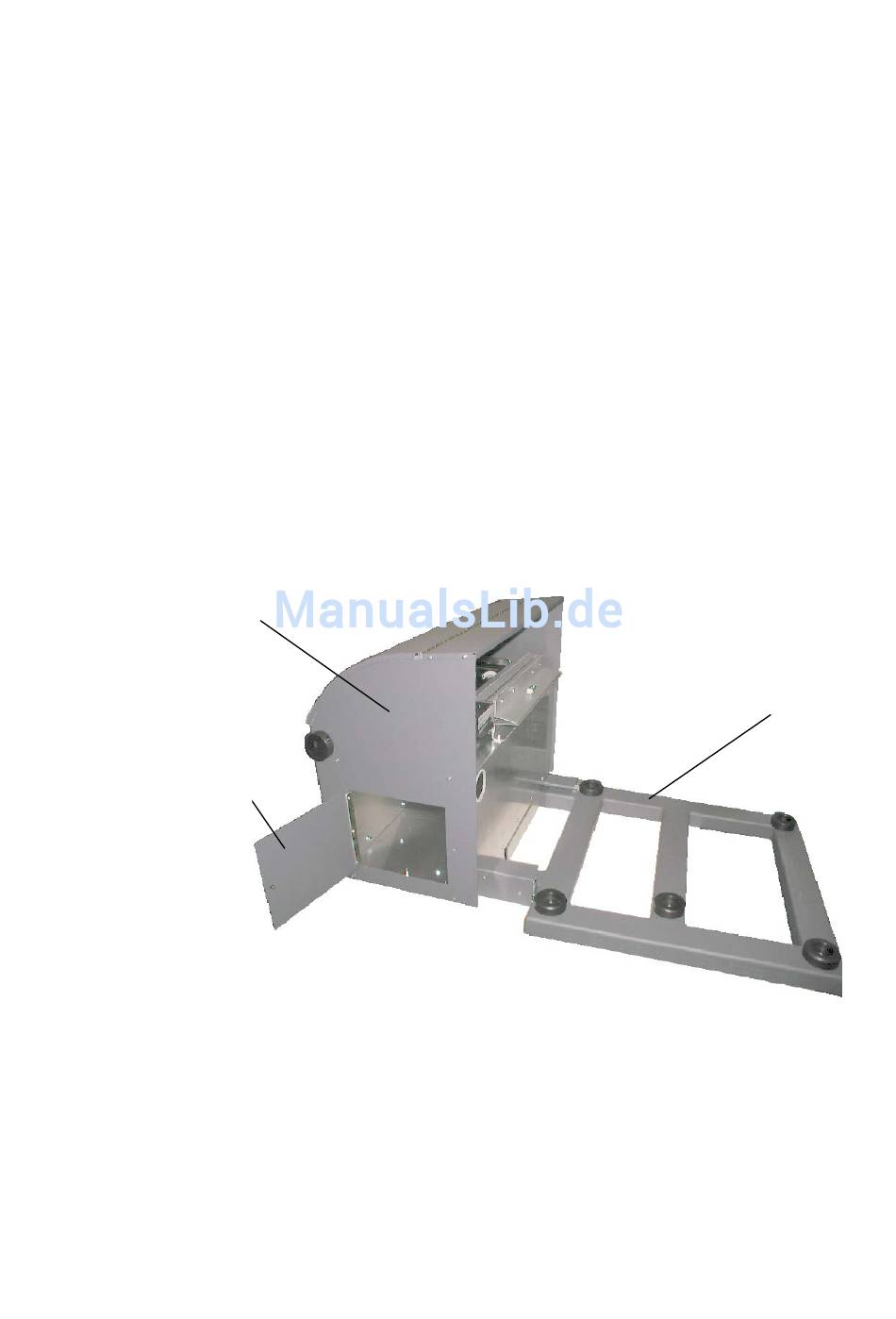

Abb. 3.2.a Feederbox auf den Rahmen setzen
3. Öffnen Sie die Klappe der Feederbox, um die Feinaus-
richtung der Feederbox auf dem Rahmen zu ermöglichen.
Ziel ist es, die 4 Bohrungen in der Bodenplatte der
Feederbox genau über den Gewindebohrungen der
Winkel zu positionieren.
Rahmen der
Traktoreinheit
Ausgabe 1.4
