Drucksystem mit traktoreinheit-b oder traktoreinheit-t
ausgabe 1.4l
_______________________________________________________________________________________________
Linker Arm
_______________________________________________________________________________________________
MICROPLEX
F36 Drucksystem Installations- und Benutzeranweisung

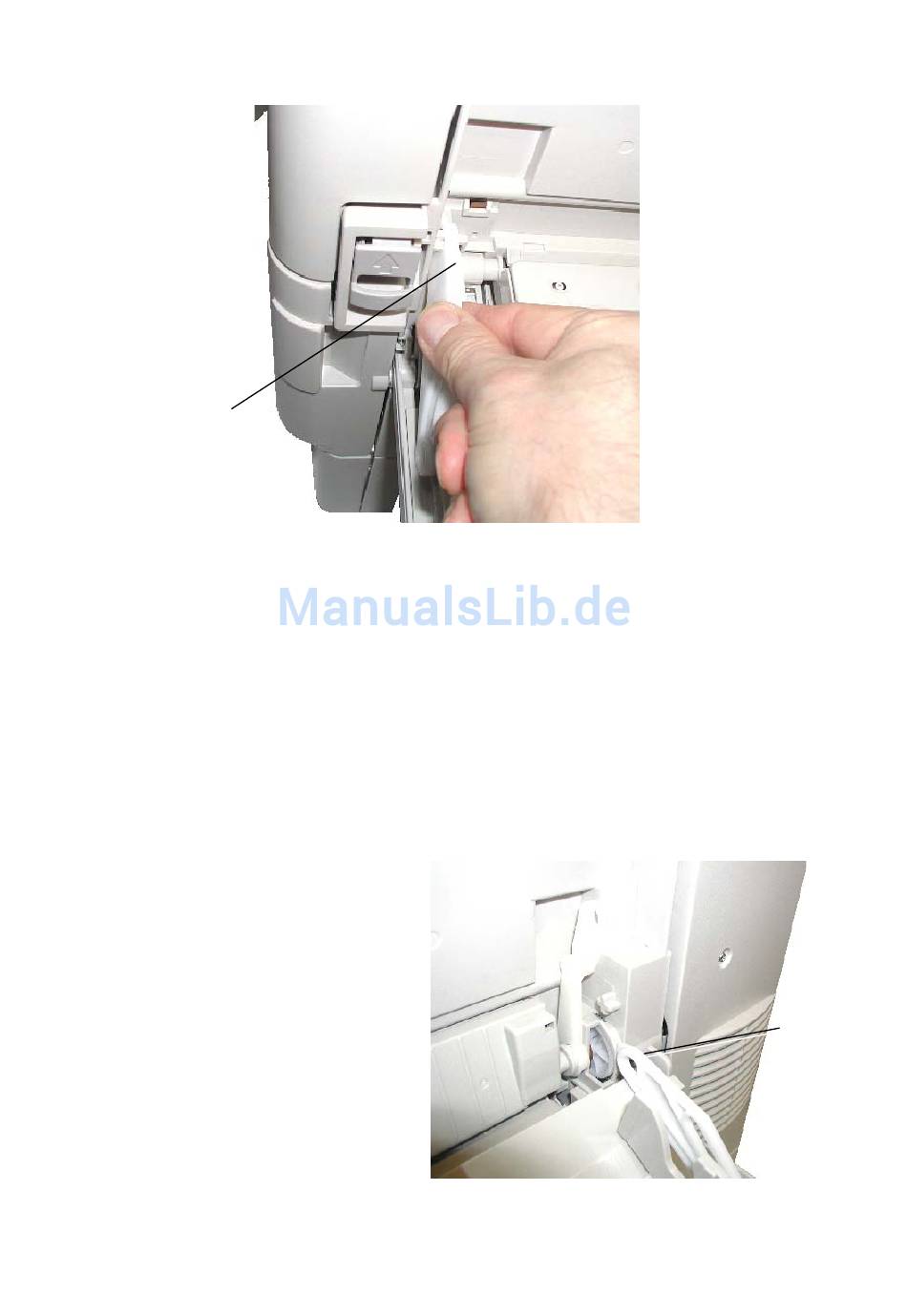

Abb. 2.2.1.e Linke Seite: Entfernen des Arms durch Drehen im Uhrzeigersinn
5. Jetzt muß das zweite MPT - Gelenk ausgehakt werden (das
Gelenk auf der rechten Seite des Papiereinlasses, vergleiche
folgende Abbildung).
Beachte: das Ende dieses "Arms" (das Ende, das am Drucker
befestigt ist) muß entgegen(!) dem Uhrzeigersinn gedreht werden,
bis Sie diesen Arm am Drucker aushaken können.
Abb. 2.2.1.f Rechte Seite: Arm entfernt durch Drehen entgegen
$
$
Vorbereitungen 15
Arm entfernt
durch Drehen
gegen den
Uhrzeigersinn
dem Uhrzeigersinnn
Ausgabe 1.4
