MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung
6. Greifen Sie die kleine Klappe des MPT und heben Sie diese
an (siehe folgende Abbildung).

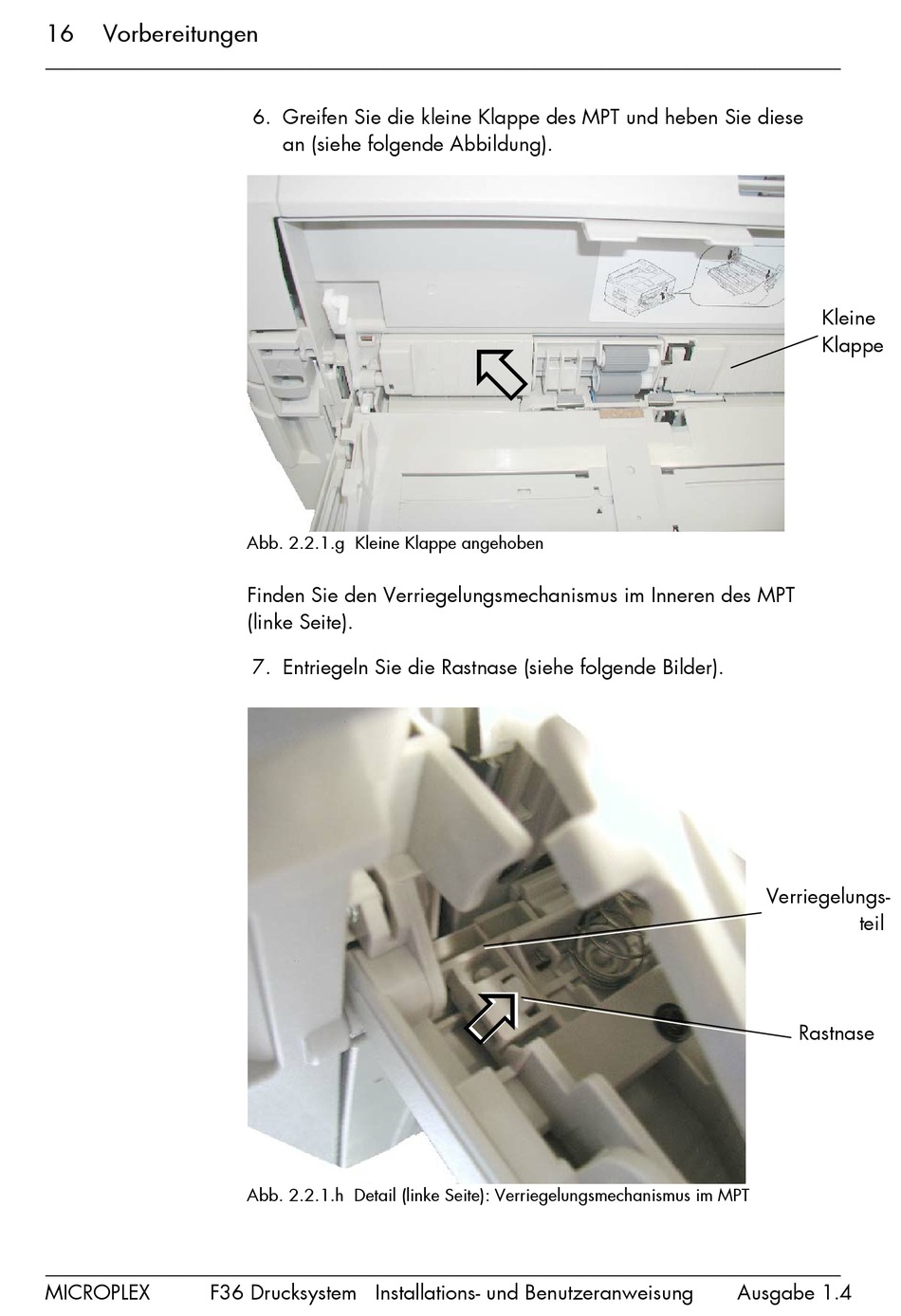

Abb. 2.2.1.g Kleine Klappe angehoben
Finden Sie den Verriegelungsmechanismus im Inneren des MPT
(linke Seite).
7. Entriegeln Sie die Rastnase (siehe folgende Bilder).
Abb. 2.2.1.h Detail (linke Seite): Verriegelungsmechanismus im MPT
%
&
&
Kleine
Klappe
Verriegelungs-
teil
Rastnase
