Microplex F36 Installations- Und Benutzerhandbuch Seite 32
Drucksystem mit traktoreinheit-b oder traktoreinheit-t
ausgabe 1.4l
32
Installation der Traktoreinheit
_______________________________________________________________________________________________
_______________________________________________________________________________________________
MICROPLEX
F36 Drucksystem Installations- und Benutzeranweisung

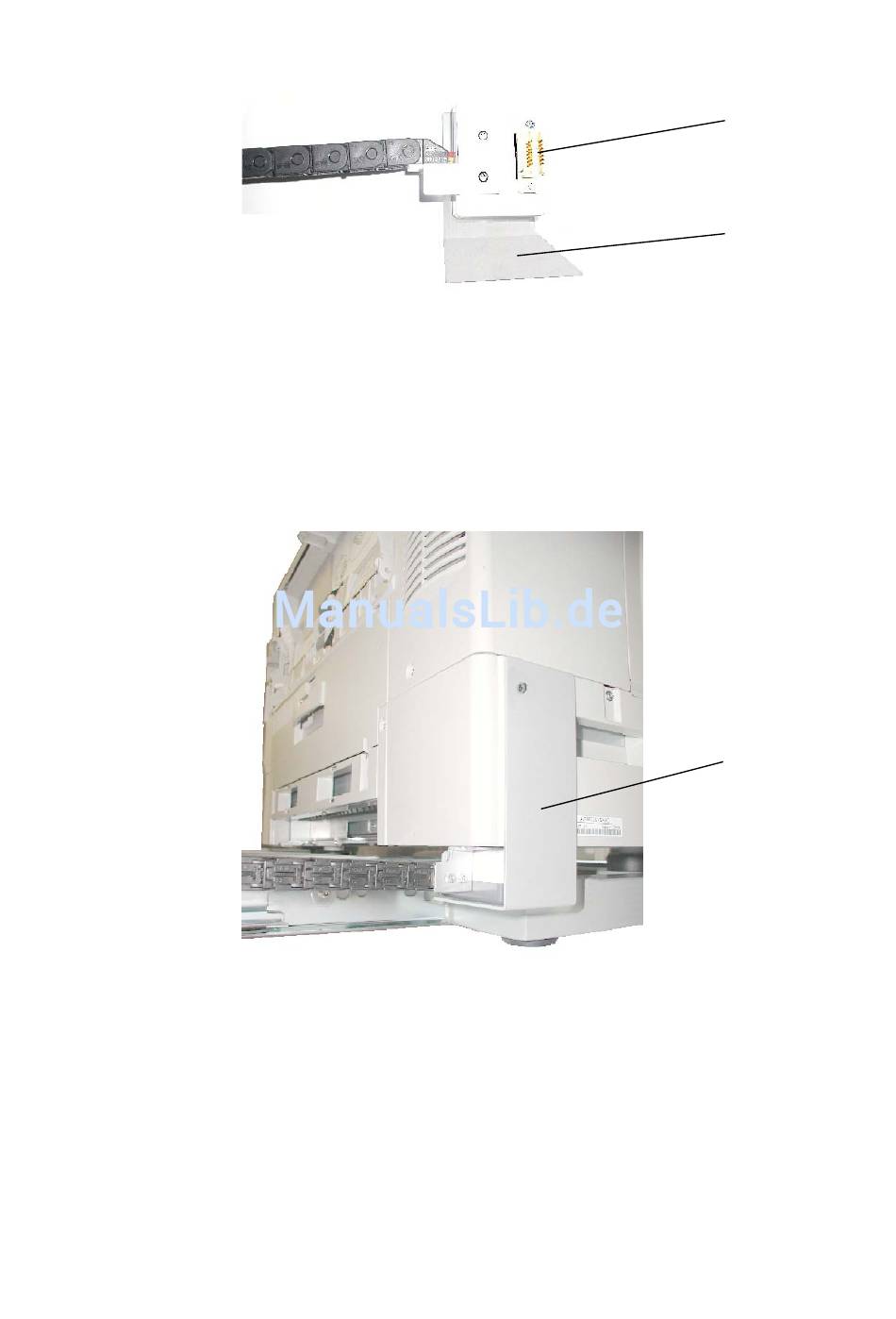

Abb. 3.4.c Draufsicht auf den Stecker
7. Nehmen Sie den Stecker der Traktoreinheit (dieser ist an
einen Haltewinkel montiert; siehe obige Abbildung) und
stecken Sie ihn in den zugehörigen Steckplatz an der
Unterseite des Druckers.
Abb. 3.4.d Stecker der Traktoreinheit mit dem Drucker verbinden
8. Sichern Sie die obige Steckverbindung, indem Sie die
Rändelschraube (Lieferumfang) montieren.
,
Stecker
Halter (Winkel)
für den Stecker
Halter (Winkel)
für den Stecker
Ausgabe 1.4
