Microplex F36 Installations- Und Benutzerhandbuch Seite 30
Drucksystem mit traktoreinheit-b oder traktoreinheit-t
ausgabe 1.4l
30
Installation der Traktoreinheit
_______________________________________________________________________________________________
Bodenplatte
des
Druckers
!
_______________________________________________________________________________________________
MICROPLEX
F36 Drucksystem Installations- und Benutzeranweisung

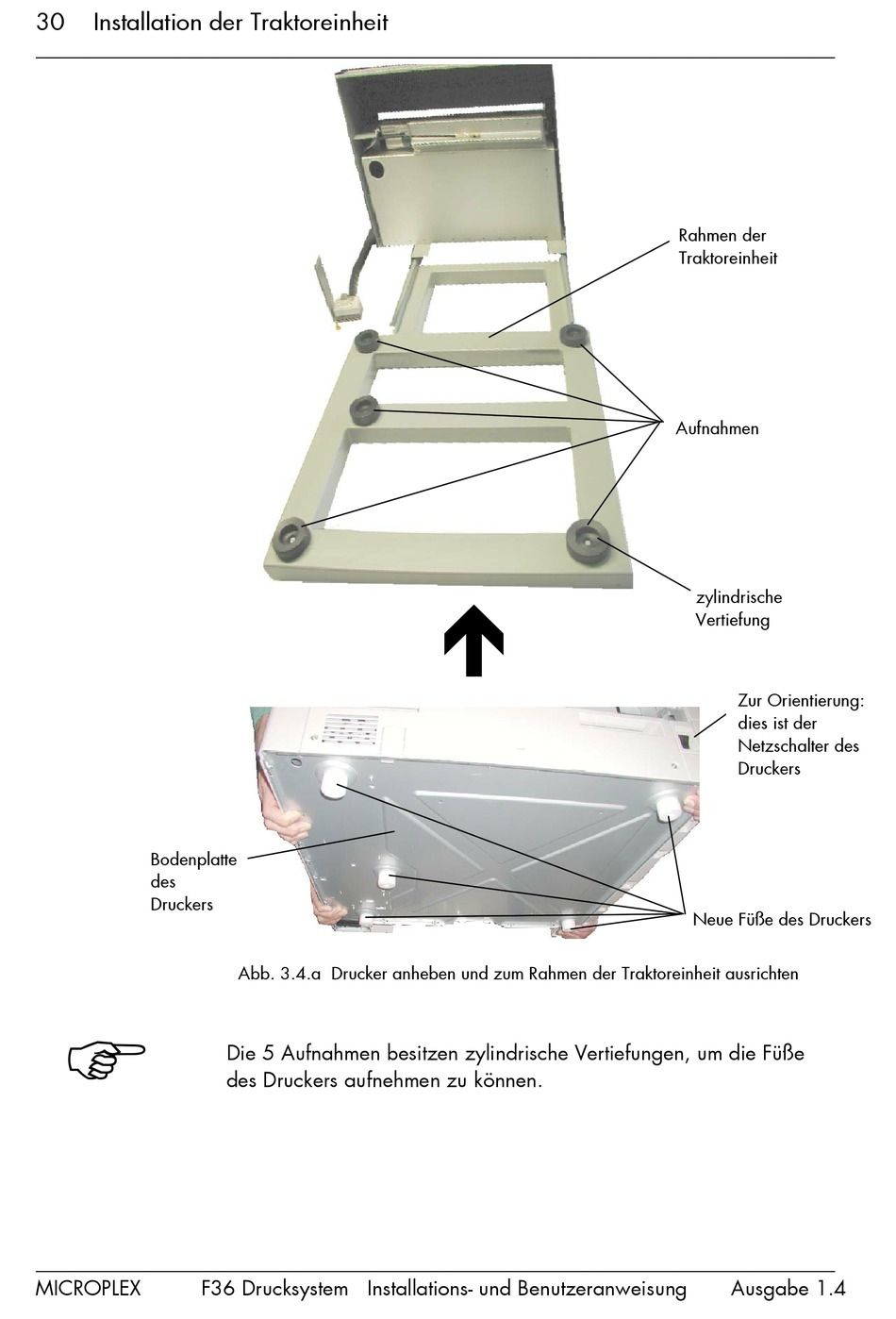

Abb. 3.4.a Drucker anheben und zum Rahmen der Traktoreinheit ausrichten
Die 5 Aufnahmen besitzen zylindrische Vertiefungen, um die Füße
des Druckers aufnehmen zu können.
,
Rahmen der
Traktoreinheit
Aufnahmen
zylindrische
Vertiefung
Zur Orientierung:
dies ist der
Netzschalter des
Druckers
Neue Füße des Druckers
Ausgabe 1.4
