MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung
Die beiden MPT - Gelenke (das linke Gelenk ist in der nächsten
Abbildung gezeigt) müssen ausgehakt werden. Die folgenden
Arbeitsschritte müssen jeweils für beide MPT - Gelenke
durchgeführt werden.
2. Drehen Sie den kleinen Hebel soweit, bis er vom Drucker weg
zeigt (siehe Pfeil in der folgenden Abbildung).
"
"

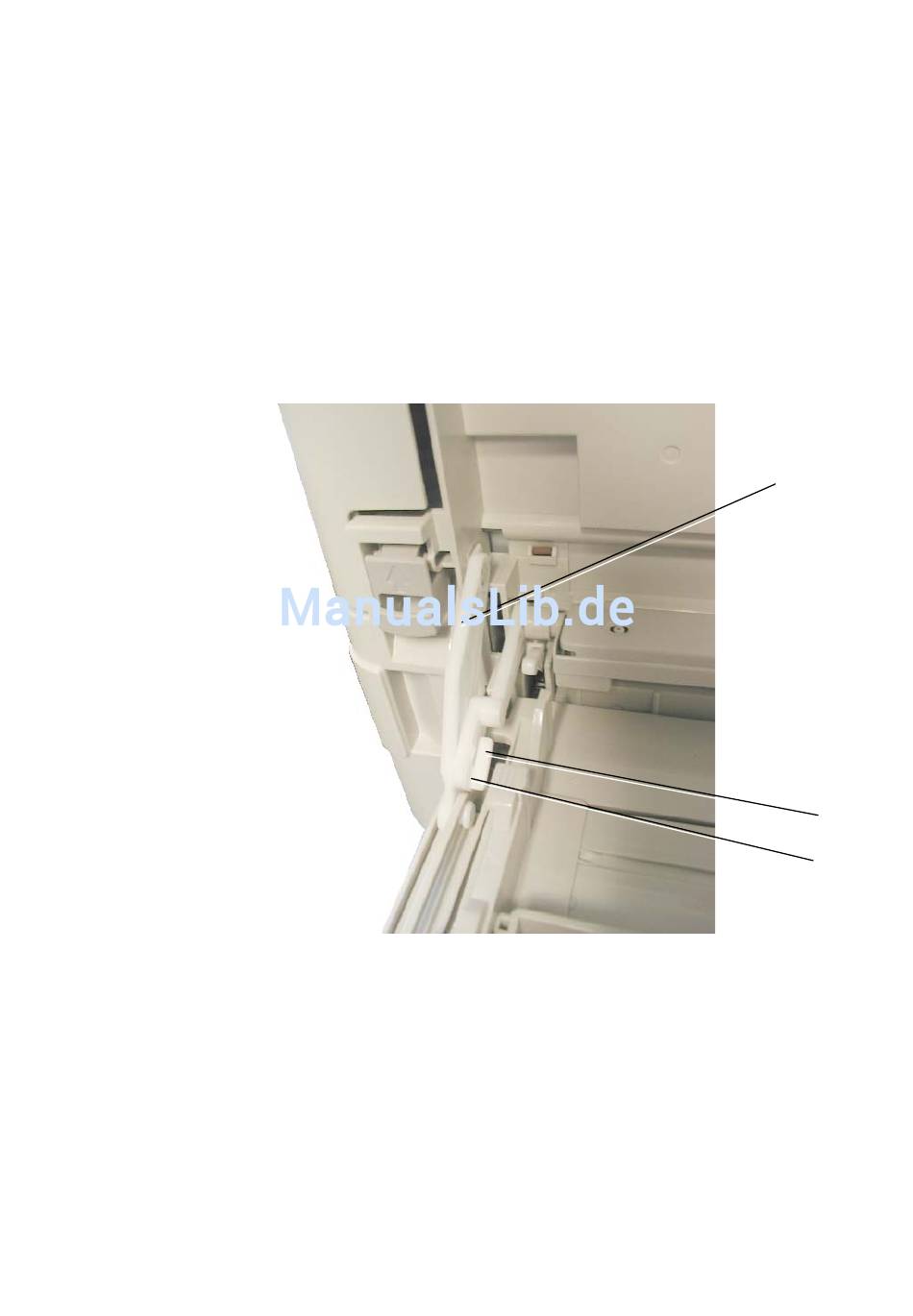

Abb. 2.2.1.c Drehen des kleinen Hebels am linken MPT - Gelenk
(das gleiche muß am rechten MPT - Gelenk erfolgen)
3. Entfernen Sie die Achse, um die beiden „Arme" des MPT —
Gelenks zu trennen.
Vorbereitungen 13
Linker Arm
Ausgabe 1.4
Hebel
(Achse des
Hebels)
