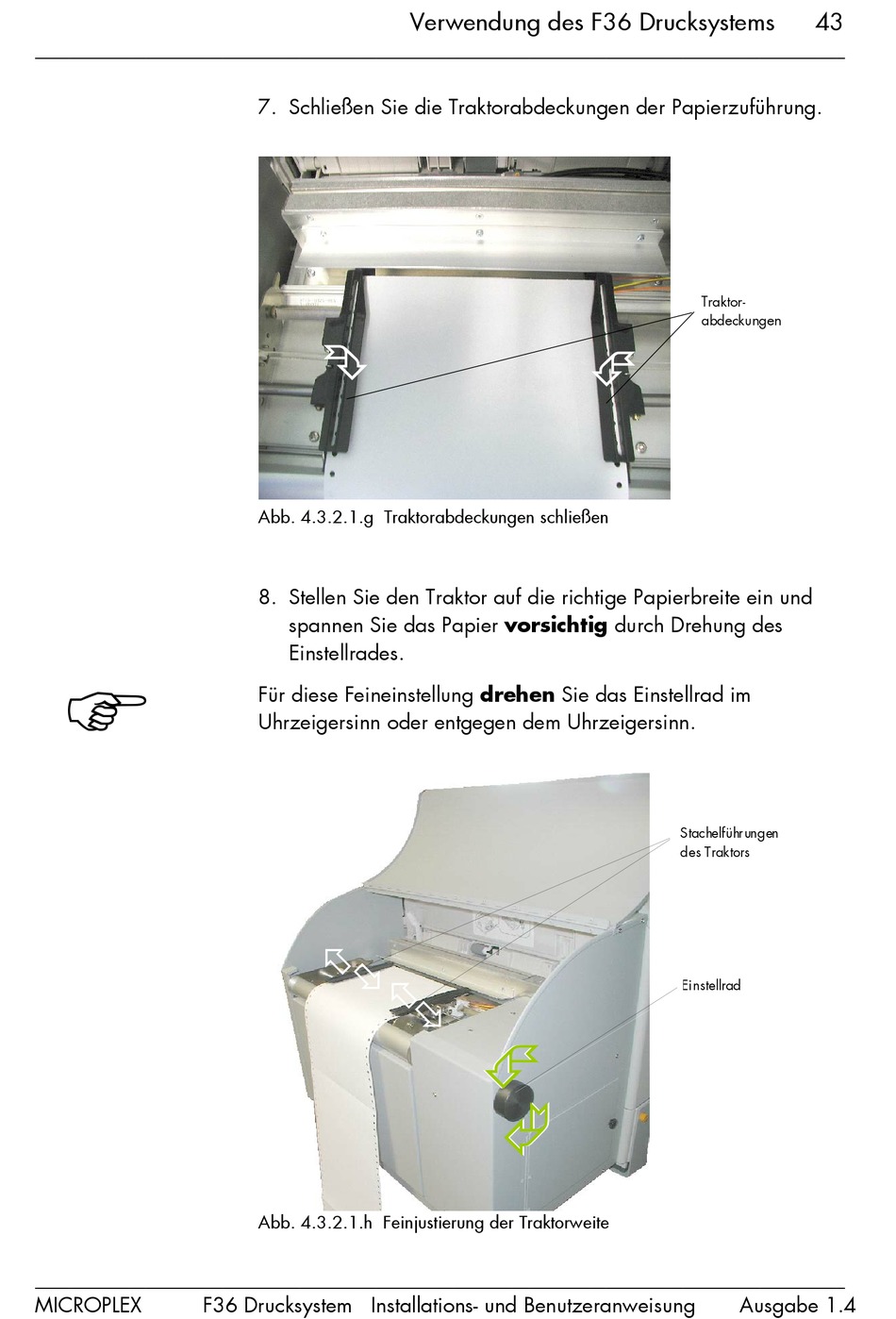

Microplex F36 Installations- Und Benutzerhandbuch Seite 43
Drucksystem mit traktoreinheit-b oder traktoreinheit-t
ausgabe 1.4l
_______________________________________________________________________________________________
!
_______________________________________________________________________________________________
MICROPLEX
F36 Drucksystem Installations- und Benutzeranweisung
Verwendung des F36 Drucksystems
7. Schließen Sie die Traktorabdeckungen der Papierzuführung.
$
Abb. 4.3.2.1.g Traktorabdeckungen schließen
8. Stellen Sie den Traktor auf die richtige Papierbreite ein und
spannen Sie das Papier vorsichtig durch Drehung des
Einstellrades.
Für diese Feineinstellung drehen Sie das Einstellrad im
Uhrzeigersinn oder entgegen dem Uhrzeigersinn.
% 1
% 1
Abb. 4.3.2.1.h Feinjustierung der Traktorweite
"
"
"
43
Traktor-
abdeckungen
Stachelführungen
des Traktors
Einstellrad
Ausgabe 1.4
