14 Vorbereitungen
_______________________________________________________________________________________________
_______________________________________________________________________________________________
MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung

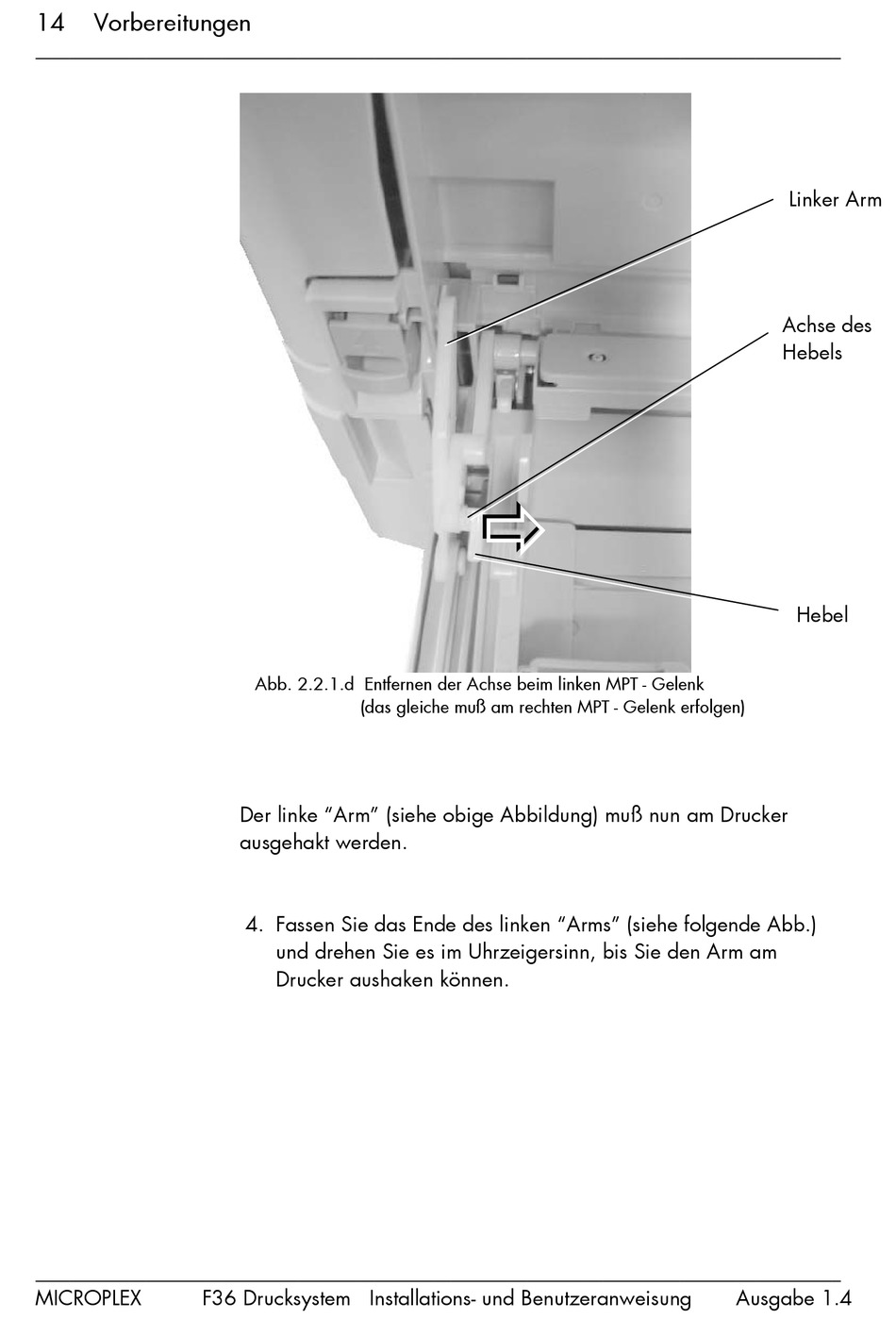

Abb. 2.2.1.d Entfernen der Achse beim linken MPT - Gelenk
(das gleiche muß am rechten MPT - Gelenk erfolgen)
Der linke "Arm" (siehe obige Abbildung) muß nun am Drucker
ausgehakt werden.
4. Fassen Sie das Ende des linken "Arms" (siehe folgende Abb.)
und drehen Sie es im Uhrzeigersinn, bis Sie den Arm am
Drucker aushaken können.
#
#
Linker Arm
Achse des
Hebels
Hebel
Ausgabe 1.4
