MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung
4. Richten Sie den Drucker mit seinen 5 Füßen zu den 5
Aufnahmen der Traktoreinheit aus.
5. Setzen Sie dann den Drucker ab (die Füße gleiten dabei in
die Aufnahmen und sichern damit die richtige Position des
Druckers zur Traktoreinheit).
Überprüfen Sie noch einmal, ob die Kanten von Drucker und
Traktoreinheit miteinander fluchten und damit zeigen, daß die
Komponenten richtig zusammengefügt wurden.
6. Entfernen Sie eine Originalschraube am Drucker
(siehe folgende Abbildung).

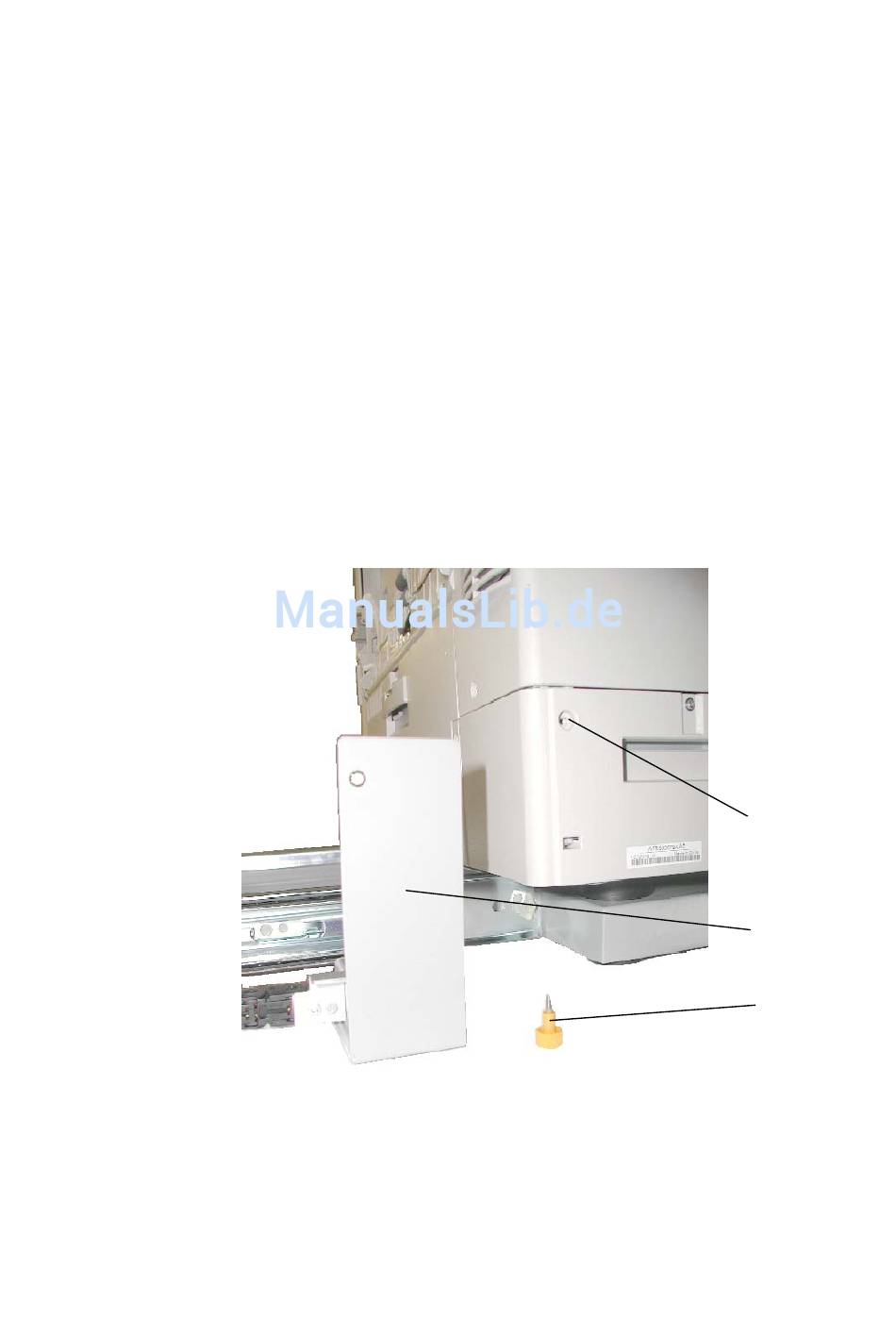

Abb. 3.4.b Vorbereitungen für den Anschluß der Traktoreinheit an den Drucker
Installation der Traktoreinheit 31
Originalschraube
entfernt
Halter (Winkel)
für Stecker der
Traktoreinheit
Neue Schraube
(Rändelschraube)
