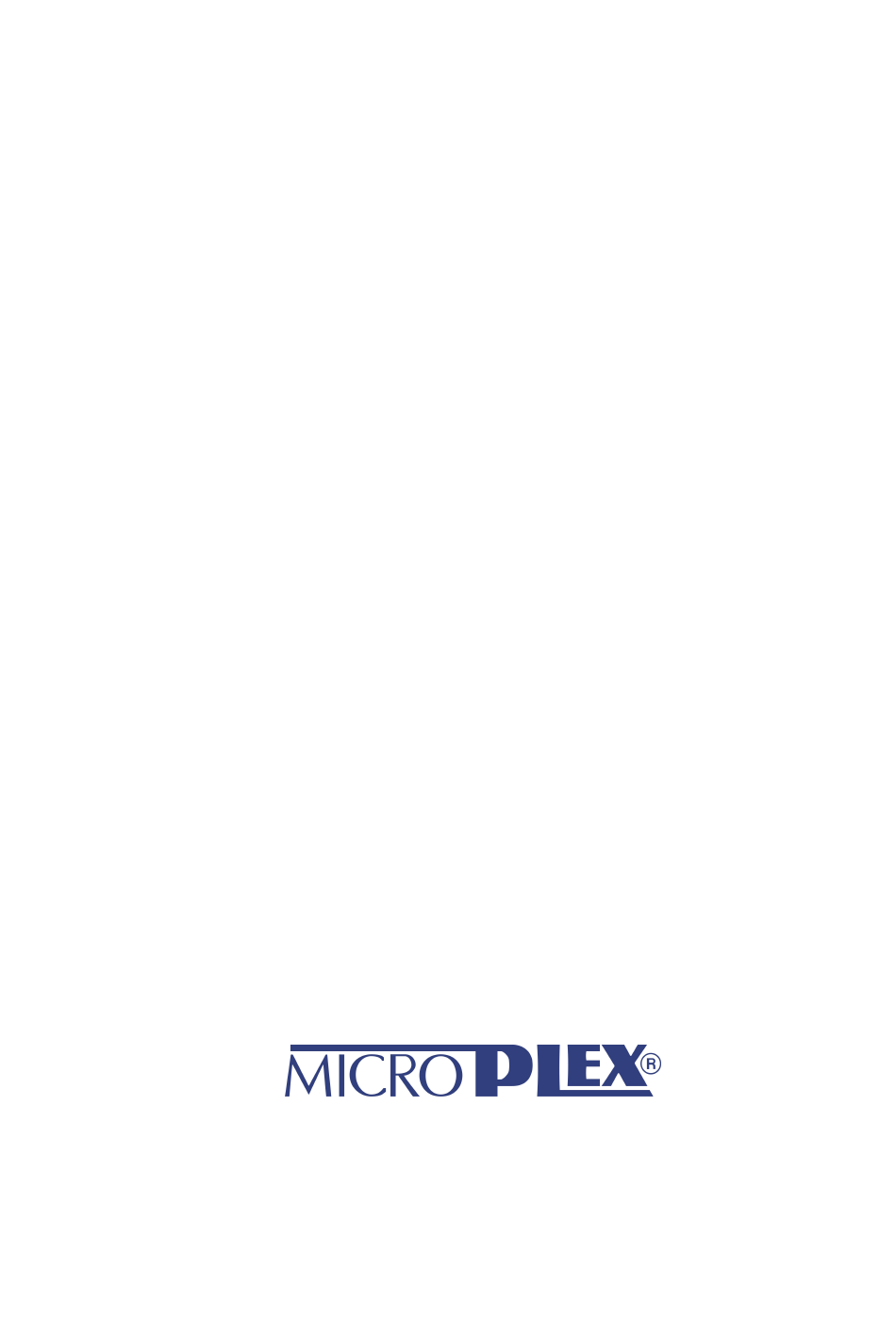

- Seite 1 _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Installations- und Benutzeranweisung Ausgabe 1.1L _______________________________________________________________________________________________...
- Seite 2 _______________________________________________________________________________________________ _______________________________________________________________________________________________...
-
Seite 3: Inhaltsverzeichnis
4.3. Einstellung der Gewichtsachse (Weight Shaft) 4.4. Einstellung der Position des Faltungssensors (Folding Sensor) 4.5. Papier herausnehmen 4.6. Tasten für Vorschub und Tischabsenkung 5. Problembehebung 5.1. Spannungsversorgung 5.2. Papierstau in der vorderen Papierführungseinheit 5.3. Papierstapel schief 6. Spezifikationen _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 4: Hinweise, Vorsichtsmaßnahmen
Falls die Vorgaben zur Lagerung und zum Betrieb des Stackers nicht beachtet werden und/oder falsche Bauteile verwendet werden, erlischt die Garantie für dieses Produkt. Falls Sie weitere Fragen zur Verwendung des Stackers haben, wenden Sie sich an unsere Serviceabteilung. _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 5: Allgemeine Beschreibung
Allgemeine Beschreibung 5 _______________________________________________________________________________________________ 2. Allgemeine Beschreibung 2.1. Eigenschaften (Features) Der F36 Power Stacker ermöglicht das schnelle und zuverlässige stapeln von z-gefaltetem Endlospapier bei Druckgeschwindigkeiten bis zu 40 Seiten pro Minute. 1. Hohe Geschwindigkeit Der Power Stacker eine sehr gute Stapelleistung bei hohen Geschwindigkeiten (high speed stacking). -
Seite 6: Komponenten
Vordere Papierführung Tasten (Vorschub = Feed Rollenmotoreinheit & Tisch absenken = Table down) Hintere Paddeleinheit Passive Rolle Riemen (Knob Belt) 10. Obere Halterung Vordere Paddeleinheit 11. Stapeltisch Netzkontrollleuchte (Power on) 12. Knopf Hintere Papierführung _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 7: Allgemeine Beschreibung
Allgemeine Beschreibung 7 _______________________________________________________________________________________________ Ansicht von links: 13. Netzanschluß/Schnittstelle 14. Höhenverstellbarer Fuß 15. Rolle (mit Bremse) 16. Papierbreiteneinstellung _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 8: Beschreibung Des Sensorsystems
Das Sensorsystem des F36 Power Stackers wird in den folgenden Abbildungen dargestellt. 1. Papierbewegungssensor des Stackers (Stacker Paper Moving Sensor) (Stacker PMS) <Interrupt Sensor> 2. Papier Top Sensor des Stackers (Stacker Paper Top Sensor) (Stacker PTS) <Sensor PS-R50D> _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... - Seite 9 _______________________________________________________________________________________________ 3. Schalter für die höchste Position des Tisches (Table Highest Position Switch) <Micro Switch (SW V-12FL13-C1)> 3. Schalter für die tiefste Position des Tisches (Table Lowest Position Switch) <Micro Switch (SW V-12FL13-C1)> _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1...
-
Seite 10: Installation Des Stackers
" Rollensatz (Rolle 2 x, Rolle mit Bremse 2 x) & Höhenverstellbarer Fuß 4 x " Obere Halterung 2 x " Gitterkonsole (Grid support plant) × 2 & Halterung für Sensor (Feed sensor fixed plant) × 1 " Vordere Papierführungseinheit 1 x _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... - Seite 11 Installation des Stackers 11 _______________________________________________________________________________________________ " Hintere Papierführung 1 x " Netzkabel 1 x _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1...
-
Seite 12: Anbau Des Stackers
4. Befestigen Sie die 4 höhenverstellbare Füße vorne und hinten an der Unterseite des Grundkörpers. 5. Stellen Sie den Stacker aufrecht hin. Grundkörper Unterseite vorne Rollen mit Bremse Rollen Unterseite hinten Höhenverstellbare Füße _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 13: Installation Des Stackers
Halterung am Unterschrank des Druckers zu befestigen. Linke obere Unterschrank Halterung Schrauben e) Verwenden Sie zwei M4 Schrauben, um eine Seite der rechten oberen Halterung an der rechten Seite/Abdeckung des Stackers zu befestigen. _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... - Seite 14 Verwenden Sie zwei M4 Schrauben, um die andere Seite der rechten oberen Halterung am Unterschrank des Druckers zu befestigen. F36 Unterschrank Schrauben Rechte obere Halterung g) Schließen Sie das Netzkabel an eine 230 V AC 50/60 Hz Steckdose an. Netzkabel _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1...
-
Seite 15: Installation Der Vorderen Papierführungseinheit
Führen Sie folgende Schritte aus, um die vordere Papierführungseinheit am Stacker zu installieren: a) Take out front paper guide unit from its box. b) Drücken Sie die Haken der Papierführungseinheit links und rechts in die Befestigungsöffnungen des oberen Rahmens des Stackers. Befestigungsöffnung Befestigungsöffnung _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 16: Installation Der Hinteren Papierführung
Führen Sie folgende Schritte aus, um die hintere Papierführung zu installieren: a) Entnehmen Sie die hinter Papierführung aus ihrer Verpackung. Haken an der Haken an der linken Seite rechten Seite b) Installation der hinteren Papierführung an der Gitterkonsole (grid support plant). _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 17: Betrieb
Hinweis Der Einstellbereich für die Papierlänge ist 7 bis 14 Zoll. Skala Skala (Bereich von 7” bis 14”) (Bereich von 7” bis 14”) Knopf Drehen Sie den Knopf, um die Position der vorderen und hinteren Paddeleinheiten auf die Papierlänge einzustellen. Knopf (Papierlängeneinstellung) _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 18: Einstellung Der Papierbreite
Betrieb _______________________________________________________________________________________________ 4.2. Einstellung der Papierbreite Hinweis Der Einstellbereich für die Papierbreite ist 3 bis 13 Zoll. Stellen Sie die Papierführungen auf die Breite des von Ihnen verwendeten Papiers ein. _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 19: Einstellung Der Gewichtsachse (Weight Shaft)
“Position 1” für Papier mit einem Gewicht von 60 g/m und darüber. c) “Position 2” für Papier mit einem Gewicht unter 60 g/m Vordere Papierführungseinheit Position 1 Gewichtsachse Position 2 (Weight shaft) _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 20: Einstellung Der Position Des Faltungssensors (Folding Sensor)
Papier erhöht. c) Wird die Rändelschraube entgegen dem Uhrzeigersinn gedreht, wird der Faltungssensor nach unten bewegt. Dadurch verringert sich der Druck der Paddel auf das Papier. Hintere Paddeleinheit Rändelschraube Stacker Paper Top Sensor _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 21: Papier Herausnehmen
Taste einige Zeit gedrückt. Drehen Sie danach den Papierstapel, dies erleichtert das Herausnehmen. b) Bewegen Sie danach den Hubtisch von Hand nach oben, damit der Stacker wieder bereit ist für den nächsten Stapelauftrag. _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 22: Tasten Für Vorschub Und Tischabsenkung
Betätigen Sie die Taste , um den Hubtisch des Stackers nach unten zu bewegen. Sobald Sie die Taste nicht mehr gedrückt halten, stoppt die Abwärtsbewegung des Tisches. Taste FEED (Vorschub) Taste (Tisch absenken) _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 23: Problembehebung
“Position 1” ist richtig für Papier mit Gewichten von 60 g/m und darüber. b. “Position 2” ist richtig für Papier mit einem Gewicht unter 60 g/m Position 1 Vordere Papierführungseinheit Gewichtsachse Position 2 (Weight shaft) _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 24: Papierstapel Schief
Einstellung der Papierbreite (zu große Abstände zum Papierrand oder zu dicht am Papier) die Ursache sein. Überprüfen Sie die Einstellung der Papierbreite und stellen Sie die Papierbreite sorgfältig auf das zu verarbeitende Papier ein. _______________________________________________________________________________________________ MICROPLEX F36 Power Stacker Ausgabe 1.1... -
Seite 25: Spezifikationen
Spezifikationen 25 _______________________________________________________________________________________________ 6. Spezifikationen Spezifikationen F36 Power Stacker Geschwindigkeit Bis zu 40 Seiten pro Minute Endlospapier, z-gefaltet (Standard) Gewicht 60 bis 330 g/m Medien Breite 3 bis 13 Zoll (76,2 bis 330 mm) Länge 7 bis 14 inches (177,8 bis 355,6 mm) Stapelkapazität...
