MICROPLEX F36 Drucksystem Installations- und Benutzeranweisung

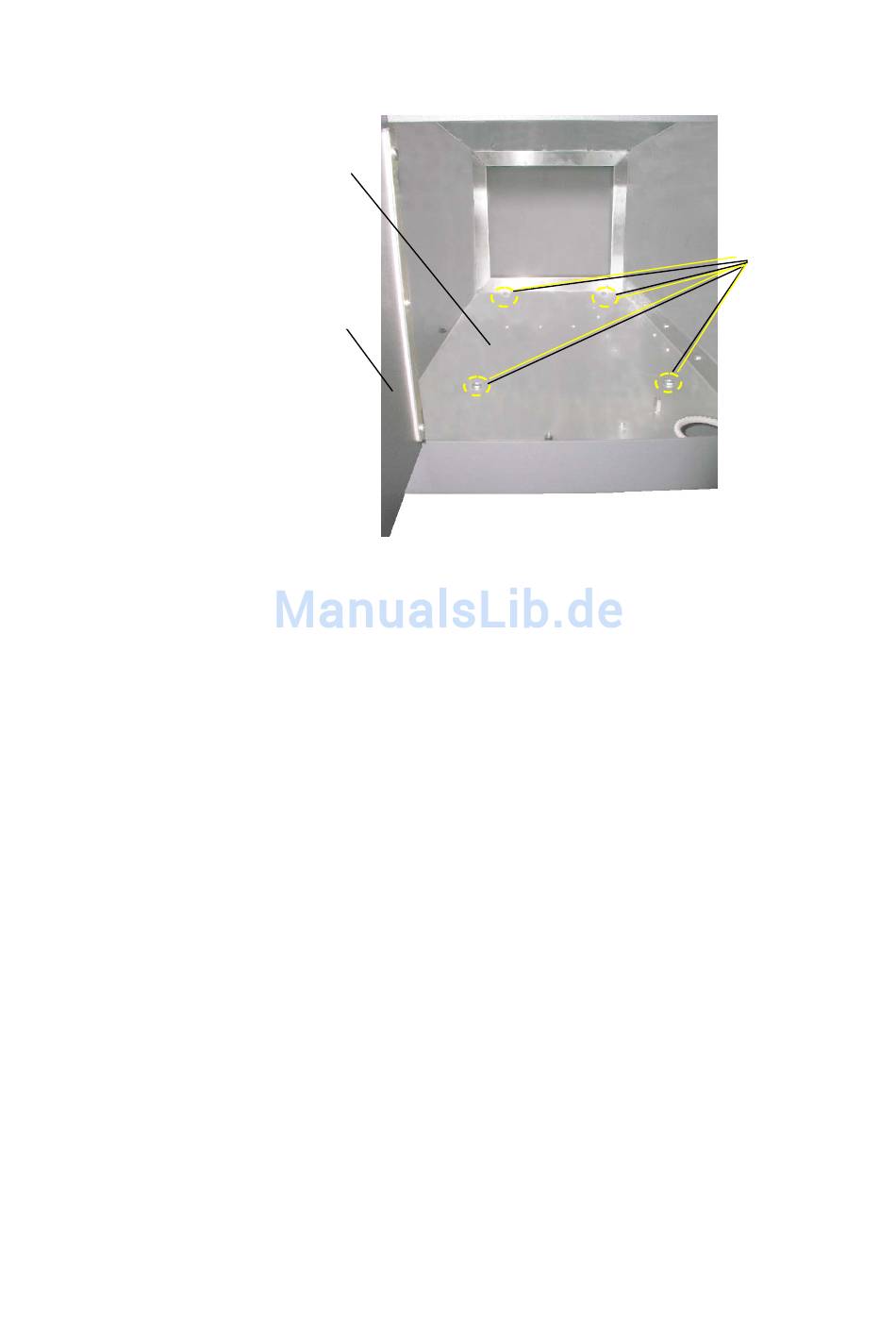

Bodenplatte
der
Feederbox
Klappe
Abb. 3.2.b Detail: Blick in die Feederbox
4. Verwenden Sie die 4 Kreuzschlitzschrauben (Lieferumfang),
um die Feederbox auf dem Rahmen zu befestigen (bzw.
genauer: auf den beiden Winkeln festzuschrauben).
5. Nutzen Sie einen Kreutzschlitzschraubendreher, um die 4
Schrauben fest anzuziehen.
6. Gehen Sie jetzt auf die andere Seite des Rahmens und
bewegen Sie die Feederbox so weit wie möglich nach
rechts (dies erleichtert die folgende Montage von Drucker
und Traktoreinheit).
Installation der Traktoreinheit 25
4 Bohrungen
für die
Schrauben
Ausgabe 1.4
