MICROPLEX
F36 Drucksystem Installations- und Benutzeranweisung
Verwendung des F36 Drucksystems

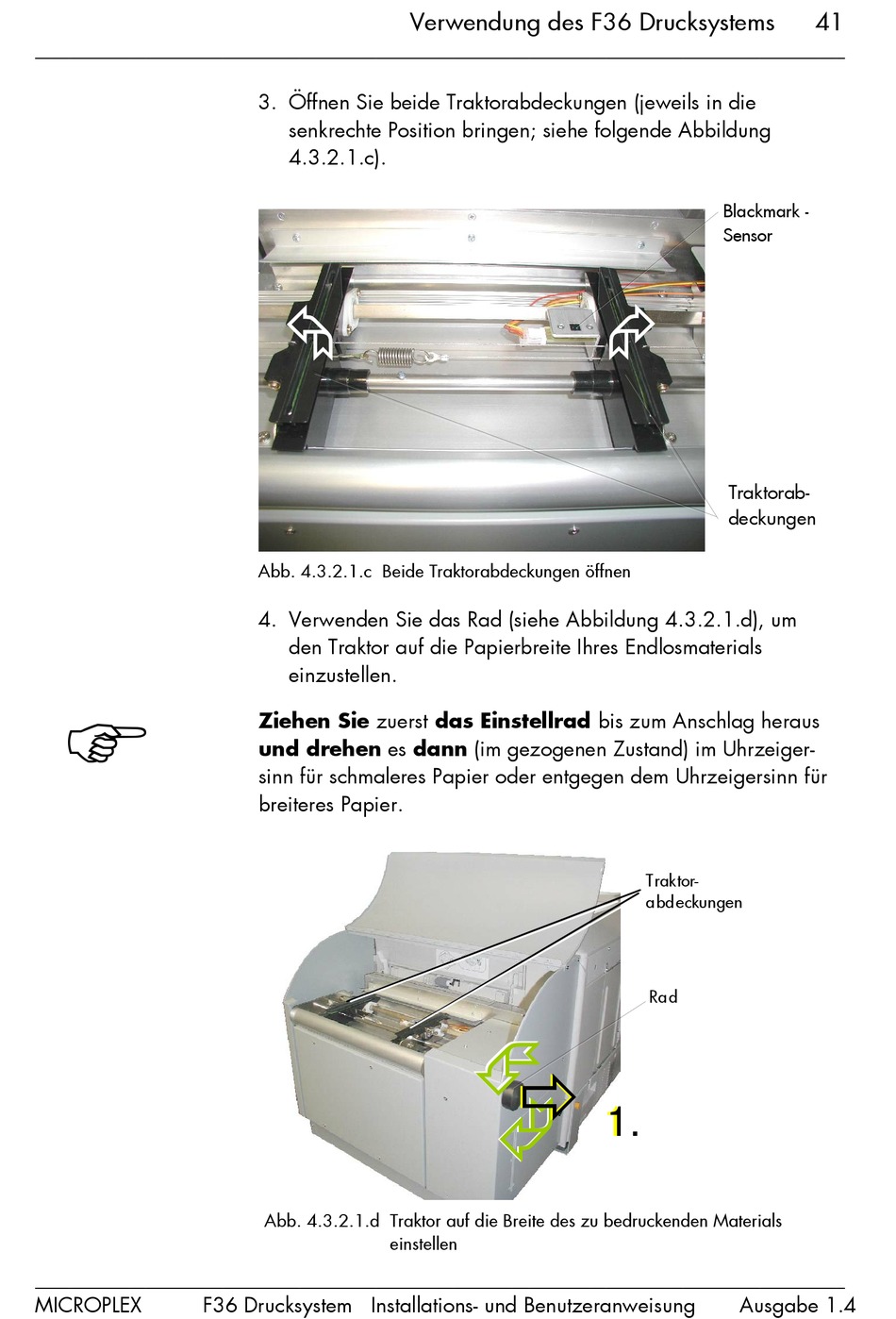

3. Öffnen Sie beide Traktorabdeckungen (jeweils in die
senkrechte Position bringen; siehe folgende Abbildung
4.3.2.1.c).
-
Abb. 4.3.2.1.c Beide Traktorabdeckungen öffnen
4. Verwenden Sie das Rad (siehe Abbildung 4.3.2.1.d), um
den Traktor auf die Papierbreite Ihres Endlosmaterials
einzustellen.
Ziehen Sie zuerst das Einstellrad bis zum Anschlag heraus
und drehen es dann (im gezogenen Zustand) im Uhrzeiger-
sinn für schmaleres Papier oder entgegen dem Uhrzeigersinn für
breiteres Papier.
Abb. 4.3.2.1.d Traktor auf die Breite des zu bedruckenden Materials
einstellen
.
"
"
#
#
1
1.
Blackmark -
Sensor
Traktorab-
deckungen
Traktor-
abdeckungen
Rad
Ausgabe 1.4
41
