Handhabung des Verbrauchsmaterials

_______________________________________________________________________________________________
4. Handhabung des Verbrauchsmaterials

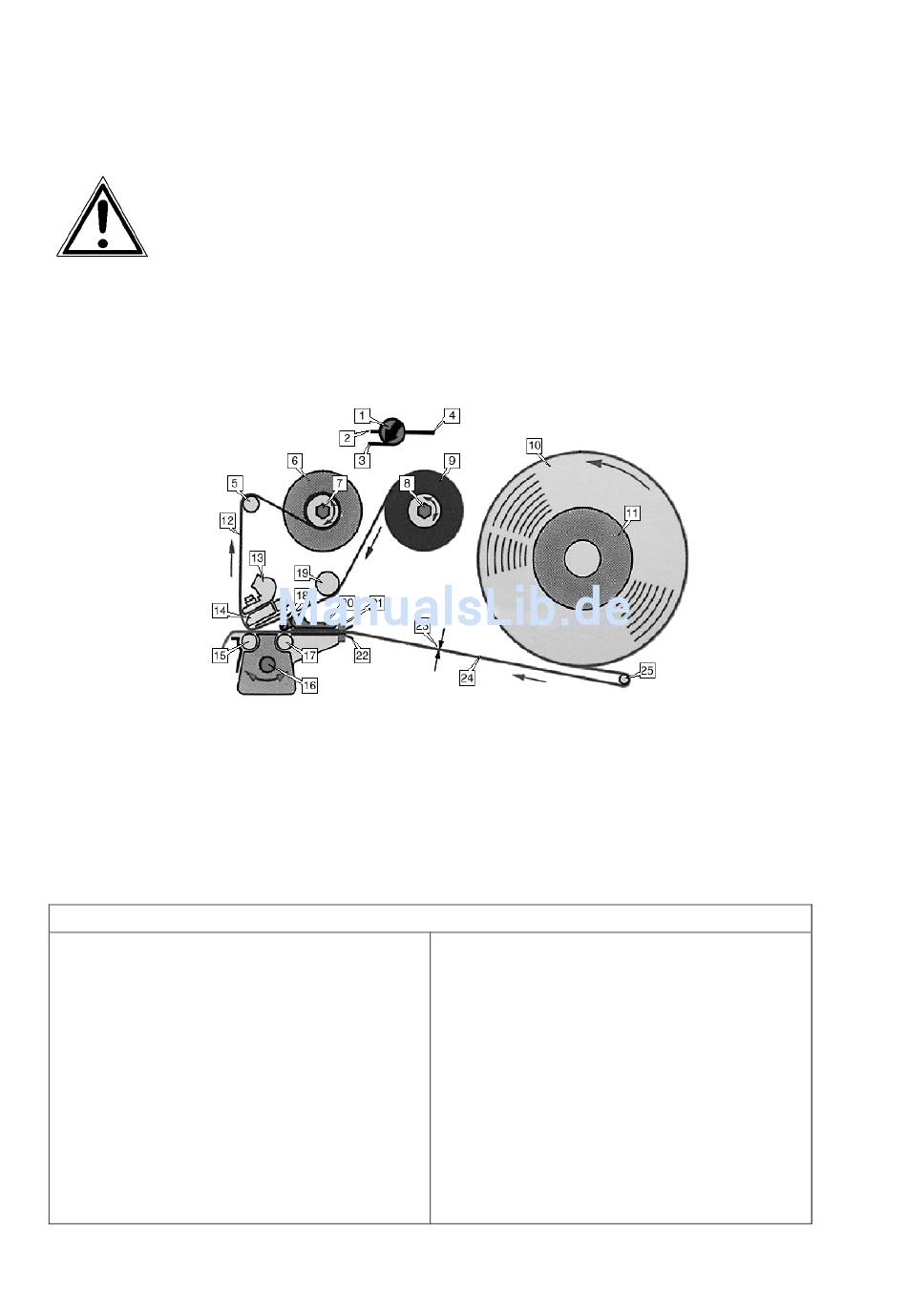

4.1. Schema der Wickelrichtungen

Das obige Schema zeigt die üblichen Wickelrichtungen von Material und Farbband.
Folgen Sie beim Einlegen/Wechseln von Material und Farbband (Folie) diesem
prinzipiellen Schema.
Beachten Sie auch die Instruktionen auf der Innenseite des Gerätedeckels.
Das Einlegen/Wechseln von Farbband und Material sollte durch speziell einge-
wiesenes Personal erfolgen.

Bezeichnung der Teile

1 Verstellschraube Druckkopfandruck
2 Stellung dünnes/schmales Material
3 Stellung mittleres Material
4 Stellung dickes/breites Material
5 Folientransportwalze
6 Folienaufrolldorn (Foliendorn links)
7 Einstellung Aufrollmoment
8 Einstellung Abrollmoment
9 Folienabroller mit Folie
10 Materialabroller mit Material
11 äußere Führungsscheibe
12 Folie
13 Kopfaufnahme
_______________________________________________________________________________________________
MICROPLEX
Für den Thermodirektdruck darf kein Farbband eingelegt sein,
da sonst eine Beschädigung des Druckkopfes möglich ist.
Achten Sie deshalb darauf, daß Ihre Einstellungen mit Hilfe von
Bedienfeld und Display bzw. über Schnittstelle (siehe Kapitel 5
und 6) zu dem Rüstzustand des Druckers (Farbband eingelegt
oder nicht) passen.
Bedienhandbuch SOLID T4 / T5 / T6 / T8
14 Druckkopf (Thermoleiste)
15 Druckwalze
16 Sensoreinstellung Stanzenerkennung
17 Vorschubwalze
18 Andruckrollen
19 Folienumlenkdorn
20 Lifthebel für Andruckrollen
21 Materialende-Lichtschranke
22 Materialführung
23 Materialdicke
24 Material
25 Tänzerarm (nicht bei SOLID T4)
Ausgabe 2.0
