05.10.2000

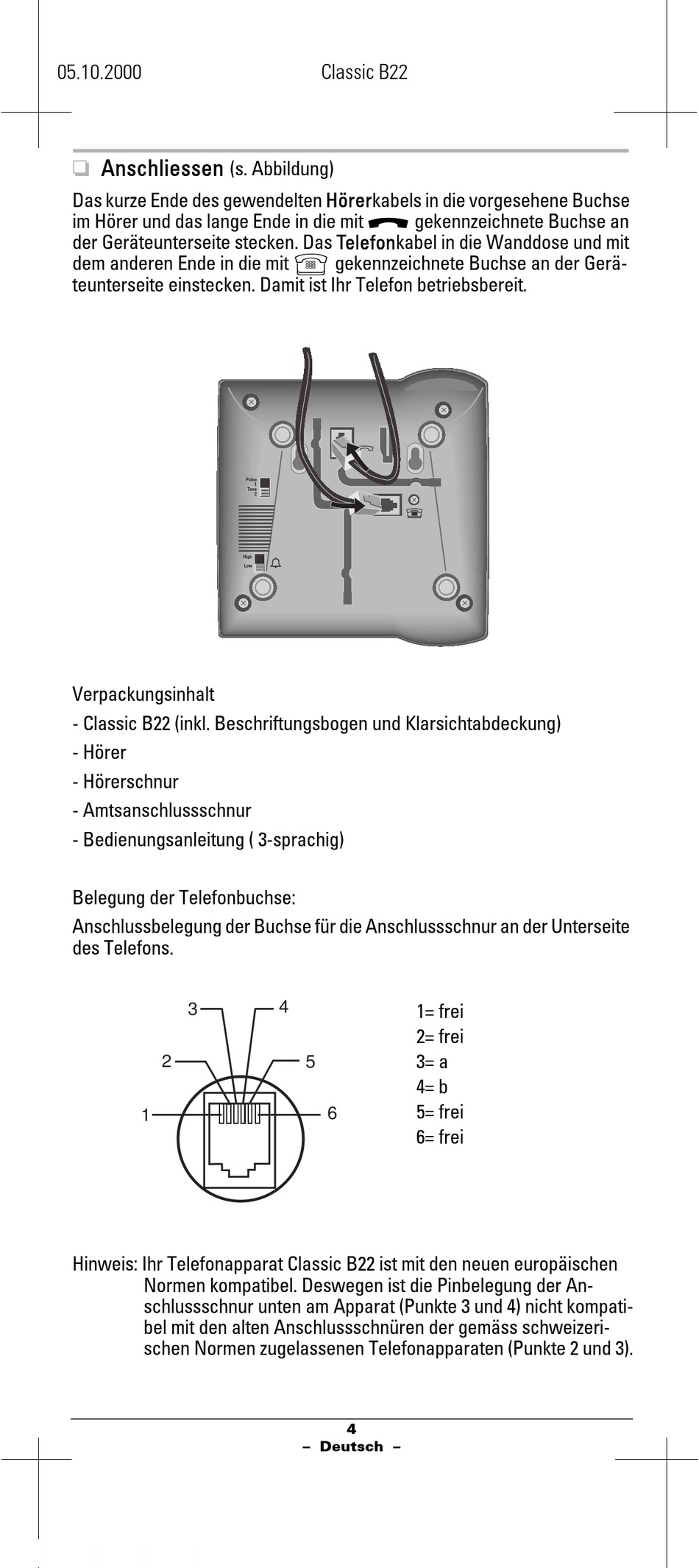

Anschliessen
Das kurze Ende des gewendelten H H örerkabels in die vorgesehene Buchse
im Hörer und das lange Ende in die mit
der Geräteunterseite stecken. Das T T elefonkabel in die Wanddose und mit
dem anderen Ende in die mit
teunterseite einstecken. Damit ist Ihr Telefon betriebsbereit.
Verpackungsinhalt
- Classic B22 (inkl. Beschriftungsbogen und Klarsichtabdeckung)
- Hörer
- Hörerschnur
- Amtsanschlussschnur
- Bedienungsanleitung ( 3-sprachig)
Belegung der Telefonbuchse:
Anschlussbelegung der Buchse für die Anschlussschnur an der Unterseite
des Telefons.
3
2
1
Hinweis: Ihr Telefonapparat Classic B22 ist mit den neuen europäischen
Normen kompatibel. Deswegen ist die Pinbelegung der An-
schlussschnur unten am Apparat (Punkte 3 und 4) nicht kompati-
bel mit den alten Anschlussschnüren der gemäss schweizeri-
schen Normen zugelassenen Telefonapparaten (Punkte 2 und 3).
Classic B22
(s. Abbildung)
&
gekennzeichnete Buchse an der Gerä-
Pulse
1
Tone
2
High
Low
4
5
6
4
– Deutsch –
<
gekennzeichnete Buchse an
1= frei
2= frei
3= a
4= b
5= frei
6= frei
