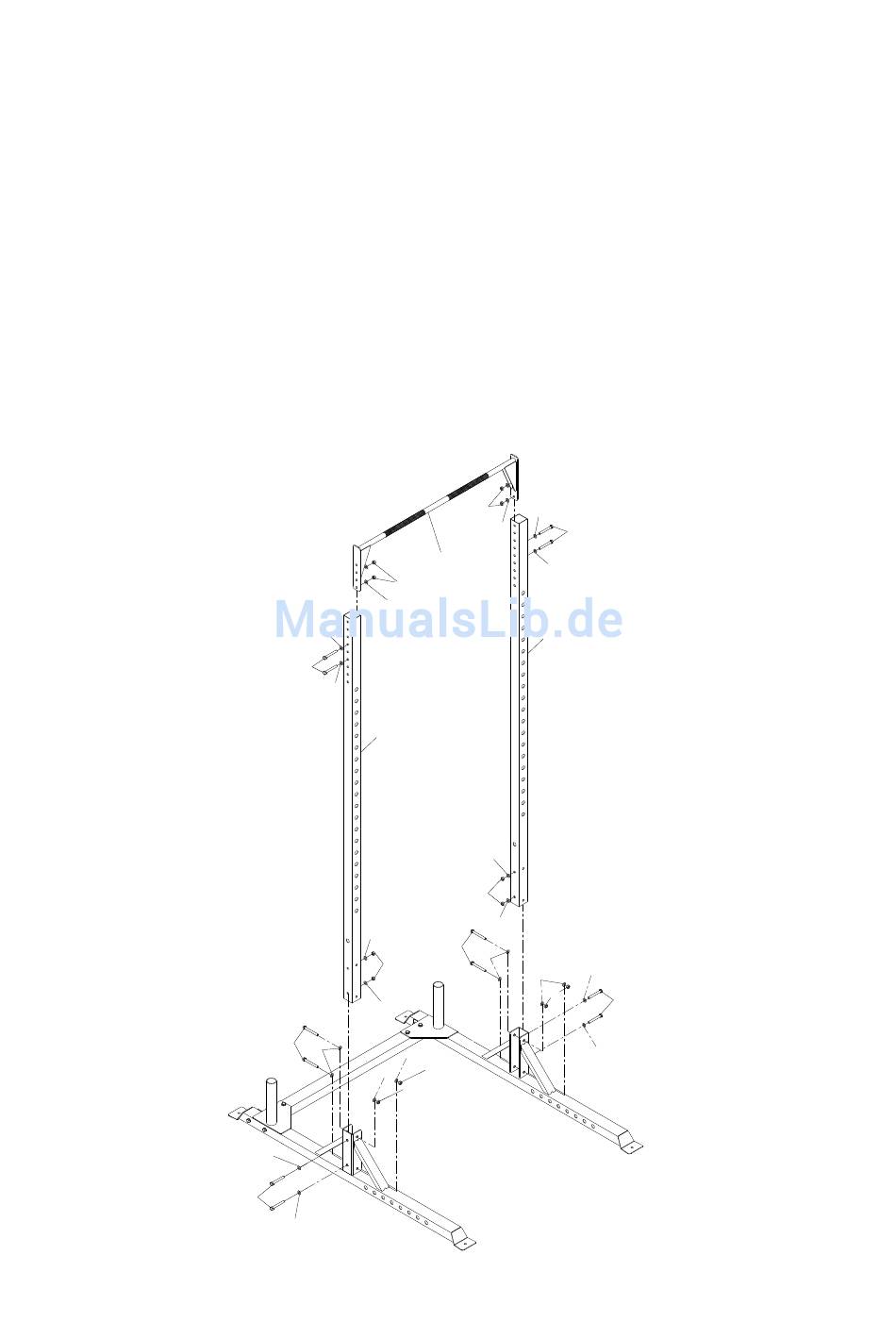

SCHRITT 2
A. EINE VERTIKALE STÜTZE (4) IN DIE HALTERUNG DES LINKEN
UNTEREN HOLMS (1) SETZEN UND MIT 2 M10 x 80
SECHSKANTSCHRAUBEN (19), 4 M10 UNTERLEGSCHEIBEN (23) UND
2 M10 KONTERMUTTERN (24) FESTSCHRAUBEN. AN DER RECHTEN
SEITE DEN VORGANG WIEDERHOLEN.
B. DANN MIT 2 M10 x 85 SECHSKANTSCHRAUBEN (18), 4 M10
UNTERLEGSCHEIBEN (23) UND 2 M10 KONTERMUTTERN (24) VON
DER ANDEREN SEITE FESTSCHRAUBEN (SIEHE ABBILDUNG). AN
DER RECHTEN SEITE DEN VORGANG WIEDERHOLEN.
C. DIE OBERE VERBINDUNGSSTANGE (5) MIT 4 M10 x 80
SECHSKANTSCHRAUBEN (19), 8 M10 UNTERLEGSCHEIBEN (23) UND
4 M10 KONTERSCHRAUBEN (24) AM OBEREN ENDE DER
VERTIKALEN HOLME (4) BEFESTIGEN.
