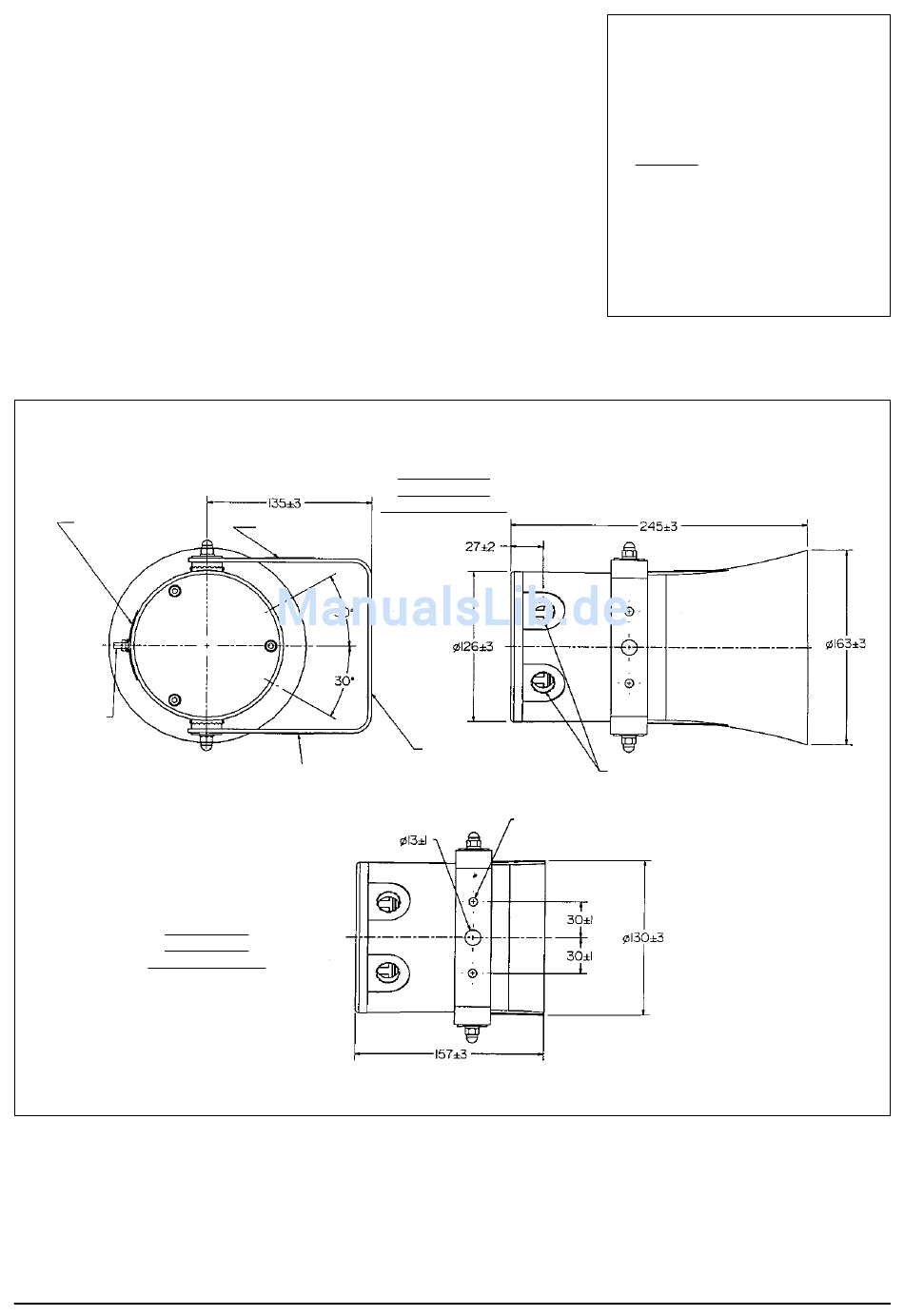

General Arrangement/Disposition Generale/ Übersichtszeichnung
CERTIFICATION LABEL
ETIQUETTE DE CERTIFICATION
PRÜFETIKETT
EXTERNAL EARTH
TERRE EXTERNE
EXTERNE ERDUNG
8W VERSION
VERSION 8W
8W AUSFÜHRUNG
06/03
15W VERSION
VERSION 15W
15W AUSFÜHRUNG
TAG/DUTY LABEL
ETIQUETTE DESCRIPTIVE
BESCHRIFTUNGSSCHILD
TAG/DUTY LABEL
ETIQUETTE DESCRIPTIVE
BESCHRIFTUNGSSCHILD
FIXING HOLE
TROU DE FIXATION
BEFESTIGUNGSBOHRUNG
MOUNTING STIRRUP
ETRIER
BEFESTIGUNGSBÜGEL
FIXING HOLE Ø7 ±1 2 OFF POS.
2 TROUS DE FIXATION Ø7 ±1
2 BEFESTIGUNGSBOHRUNG Ø7 ±1
nicht beschädigt werden. Setzen
Sie die 3 Schrauben wieder ein
und ziehen Sie sie an; stellen Sie
dabei sicher, dass an der Dichtung
ein gleichmäßiger Druck anliegt.
3. BETRIEB
Der Lautsprecher ist in 2 Standard-
Leistungsstufen erhältlich: 15W und
8W. Die Auswahl der Leistungsstufe
erfolgt über den Anschluss der
Feldkabel an der entsprechenden
Transformatorwicklung/Klemme.
GLAND ENTRIES
ENTREES PRESSE-ETOUPE
KABELEINFÜHRUNG
© MEDC 2003
