3 x HPSU compact

3.3 Abmessungen

3.3.1 Außengerät
A
910
832
580
C
18
Ø 10,5
23
A Vorderseite

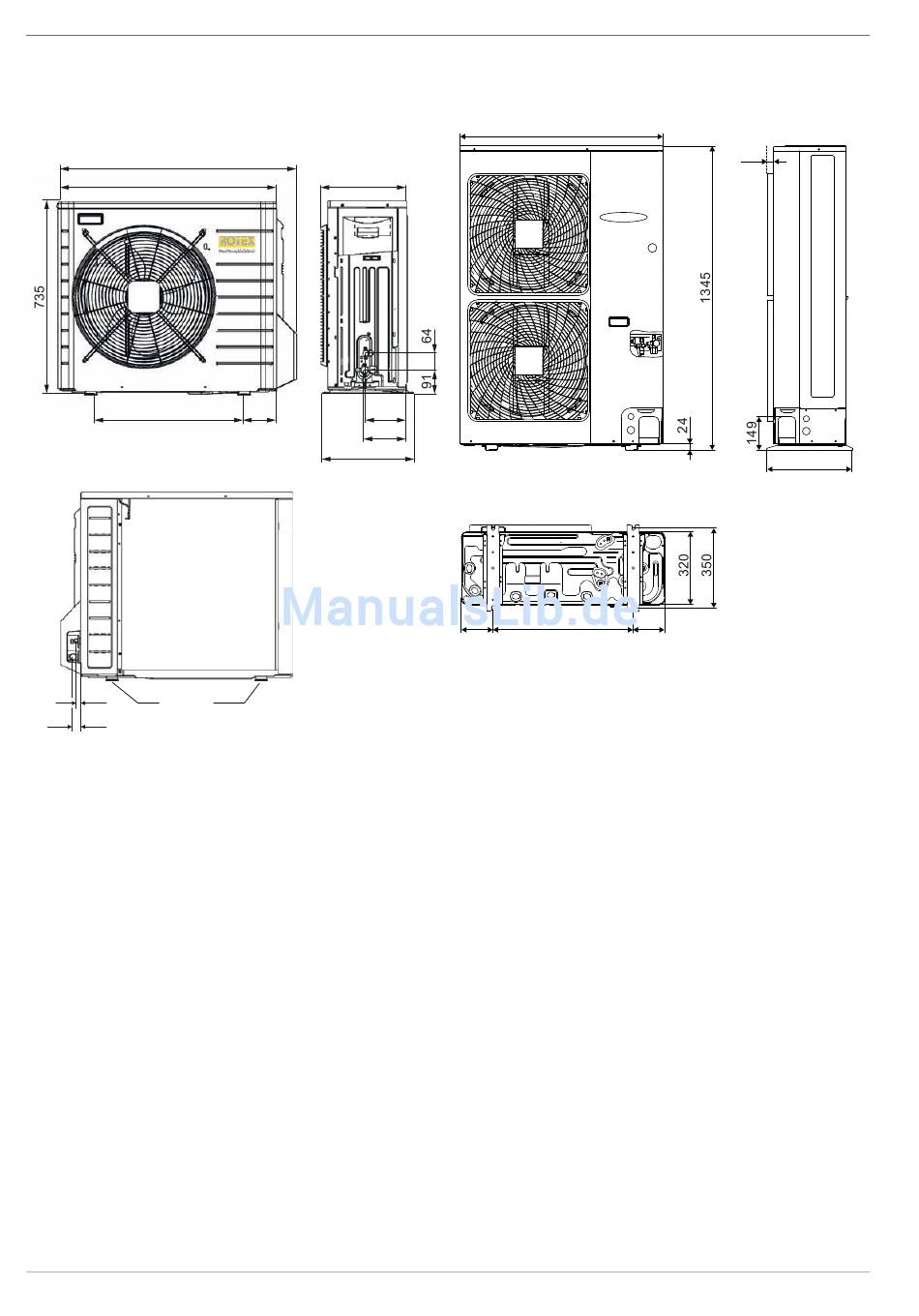

Bild 3-1 Abmessungen Außengerät
RRLQ 4-8 kW
14
B
323
121 155
160
333
B Rechte Seite
C Rückseite
900
A
140 620
C
A Vorderseite
Bild 3-2 Abmessungen Außengerät
RRLQ 11-16 kW
30
380
B
140
B Rechte Seite
C Unterseite
TD ROTEX HPSU/HPU - 11/2013
